Microchip Technology 25CS640 64Kb SPI串行EEPROM利用串行外设接口(SPI)兼容总线提供64Kb串行EEPROM。该器件的结构为8192字节,每个8位(8Kb)。 Microchip Technology 25CS640 EEPROM优化用于需要可靠、稳健的非易失性存储器的消费及工业应用。 25CS640可在宽电压范围(1.7V至5.5V)内工作。 25CS640设有独立于64Kb主内存阵列的非易失性安全寄存器。安全寄存器的前半部为只读,在前16字节中包含一个工厂编程、全局唯一的128位序列号。128位只读序列号后面有一个32字节的用户可编程EEPROM。
数据手册:*附件:Microchip Technology 25CS640 64Kb SPI串行EEPROM数据手册.pdf
25CS640具有可配置写入保护方案,允许用户选择传统写入保护模式或增强型写入保护模式。为防止掉电事件,当VCC 电源电压降至设定的电压电平以下时,欠压锁定检测电路会禁止所有写入序列。电压电平可通过欠压闭锁检测(UVLO)寄存器进行配置。25CS640采用内置纠错码(ECC)方案来提高可靠性。
Microchip 25CS640具有一个识别寄存器,其中包含可从器件读取的识别信息。这样,应用程序即可在系统中对25CS640进行电子查询和识别。可从器件读取的
信息类型包括JEDEC®定义的制造商ID、供应商特定设备ID和供应商特定扩展设备信息(EDI)。
特性
- 64Kb串行EEPROM
- 8192个8位结构
- 页面大小:32字节
- 字节或顺序读取
- 字节或页面写入
- 自定时写入周期:4 ms(最大值)
- 安全寄存器
- 可编程128位序列号
- 32字节用户可编程、可锁定ID页面
- 内置纠错码(ECC)逻辑、通过状态寄存器实现的ECC状态位
- 欠压闭锁检测
- 支持JEDEC® SPI制造商读取ID
- 高速时钟频率
- 20MHz(V
CC ≥4.5V时) - 10MHz(V
CC ≥2.5V时) - 5MHz(V
CC ≥1.7V时)
- 传统写入保护模式、块保护功能(四分之一、二分之一或完整存储器阵列)
- 增强型写入保护模式
- 用户可定义的内存分区
- 每个分区均可独立设置,并具有独特的保护行为
- 低功耗CMOS技术
- 1.7 V 至 5.5 V 电压范围
- 写入电流:5.0mA(5.5V、20MHz时)
- 读取电流:3.0mA(4.5V、10MHz时)
- 待机电流:1.0µA(5.5V、I-Temp.时)
- 高可靠性
- 超过100万次擦除/写入循环
- 内置ECC逻辑,用于提高可靠性
- 数据保留超过200年
4000 V ESD保护
- 8引线MSOP、8引线SOIC、8引线TSSOP和8焊盘UDFN封装选项
- 温度范围
- 工业 (I) :-40 °C至+85 °C
- 扩展温度 (E):-40 °C至+125 °C
- 扩展温度(H):-40°C至+150°C
总线连接

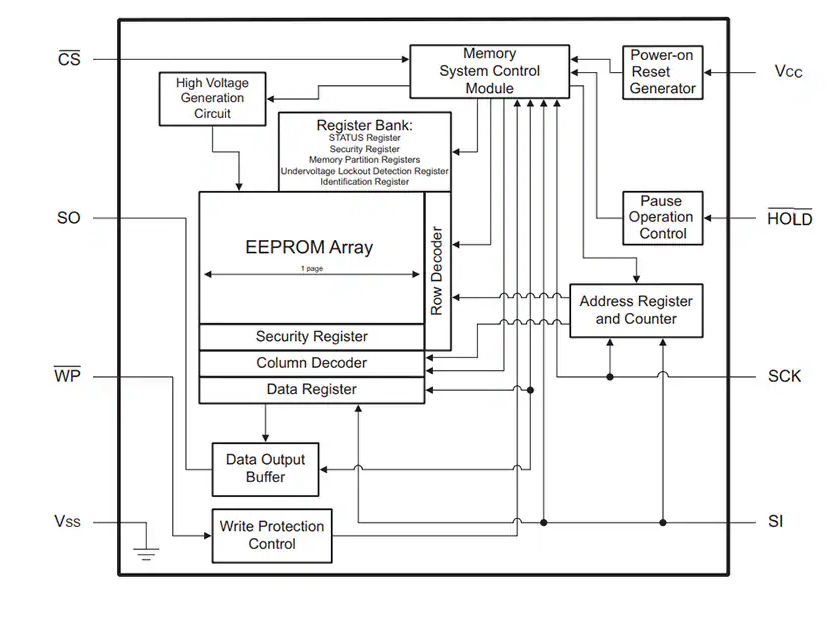

框图

Microchip 25CS640 SPI串行EEPROM技术解析与应用指南
一、核心特性与架构概述
Microchip 25CS640是一款64Kbit(8KB)SPI接口串行EEPROM,具备128位唯一序列号和增强型写保护功能,适用于工业、消费电子及汽车电子领域。其关键特性包括:
- 存储架构:8,192×8位组织,32字节页写能力,支持字节/连续读写。
- 性能参数:
- 工作电压范围:1.7V至5.5V(工业级),支持20MHz高速时钟(VCC≥4.5V)。
- 自定时写周期(最大4ms),擦写寿命超400万次,数据保存>200年。
- 安全功能:
- 预编程128位全球唯一序列号,32字节用户可编程锁存ID页。
- 内置ECC(纠错码)逻辑,可纠正单比特错误。
- 封装选项:8引脚MSOP、SOIC、TSSOP、UDFN及VDFN(支持汽车级AEC-Q100认证)。
二、SPI接口与时序设计
1. 通信模式
- 支持SPI Mode 0和Mode 3,数据在SCK上升沿锁存,下降沿输出。时序参数如下:
- 时钟频率:20MHz(VCC≥4.5V)、10MHz(VCC≥2.5V)、5MHz(VCC≥1.7V)。
- 建立/保持时间:数据建立时间(TSU)最小5ns(VCC≥4.5V),保持时间(THD)同步优化。
2. 关键引脚功能
| 引脚 | 功能描述 |
|---|
| CS | 片选信号,低电平有效 |
| SCK | 时钟输入,同步数据传输 |
| SI/SO | 串行数据输入/输出 |
| WP | 写保护使能,配合STATUS寄存器控制保护范围 |
| HOLD | 暂停通信,保持当前操作状态 |
时序图示例(字节写入):
- CS拉低后发送操作码(02h)+ 16位地址 + 数据,SCK上升沿锁存数据,CS在SCK低电平时拉高以启动写周期。
三、存储保护机制
1. 传统写保护模式(Legacy Mode)
- 通过STATUS寄存器的
BP[1:0]位设置保护范围: 00:无保护01:保护高16KB11:全阵列保护(包括安全寄存器)。
2. 增强写保护模式(Enhanced Mode)
- 通过4个 内存分区寄存器(MPR0-MPR3) 自定义保护策略:
- 每个分区可独立设置为:无保护、软件锁定、硬件(WP引脚)锁定或永久锁定。
- 分区地址以128字节为增量,灵活适配应用需求。
四、安全寄存器与唯一ID应用
- 128位序列号:位于地址0000h-000Fh,出厂固化,适用于设备身份认证。
- 用户可编程ID页(0020h-003Fh):
- 支持字节/页写入,可通过
LOCK指令永久锁定,防止篡改。 - 锁定状态通过
CHLK指令查询(返回xxxxxxx1b表示已锁定)。
五、低功耗与可靠性设计
- 功耗优化:
- 读电流3mA(4.5V, 10MHz),待机电流1μA(5.5V)。
- 电源监控:
- 可编程欠压锁定(UVLO)阈值(1.4V-4.5V),防止异常写入。
- 状态寄存器
WLS位指示是否因欠压导致写操作中断。
六、汽车级应用适配
- AEC-Q100认证:支持-40°C至+150°C工作温度(Grade 0)。
- ECC增强可靠性:每4字节数据包含6位校验码,纠正单比特错误,STATUS寄存器的
ECS位标记纠错事件。
七、开发建议
- 初始化流程:
- 上电后等待
TVCSL(100μs)再拉低CS,确保电源稳定。 - 通过
RDSR指令检查RDY/BSY位,确认设备就绪。
- 写操作优化:
- 使用页写(32字节)减少写周期损耗,注意物理字边界(4字节对齐)。
- 错误处理:
- 监控
STATUS寄存器的WLS和ECS位,实现故障自诊断。
