Microchip Technology MCP60711/1U/3 10MHz精密运算放大器的工作电压介于2.2V和5.5V之间。放大器的扩展温度范围为-40°C至+125°C。输入失调电压在25°C和VDD = 3.5V时进行微调。

数据手册：*附件：Microchip Technology MCP60711，1U，3 10MHz精密运算放大器数据手册.pdf

Microchip MCP60711/1U/3 精密运算放大器采用5L SC70、 5L SOT-23和6L SOT-23（带SHDN引脚）封装。

特性

• 增益带宽积：10MHz（典型值）
• 压摆率：15V/µs（VDD = 5.5V时的典型值）
• 轨道到轨道是输入/输出
• 电源范围：2.2V至5.5V
  • 单电源或双电源（分离式）
  • 静态电流为 720µA/通道（典型值）
  • 某些封装带有关断引脚
• 总谐波失真：-115dBc（典型值，1kHz和2V P-P ）
• 输入偏移电压：±105µV（最大值，VCM = 0.1V）
• 对EMIRR的增强型EMI保护，81dB、2.4GHz（典型值）
• 扩展温度范围：-40 °C至+125 °C

输入失调电压与温度的关系

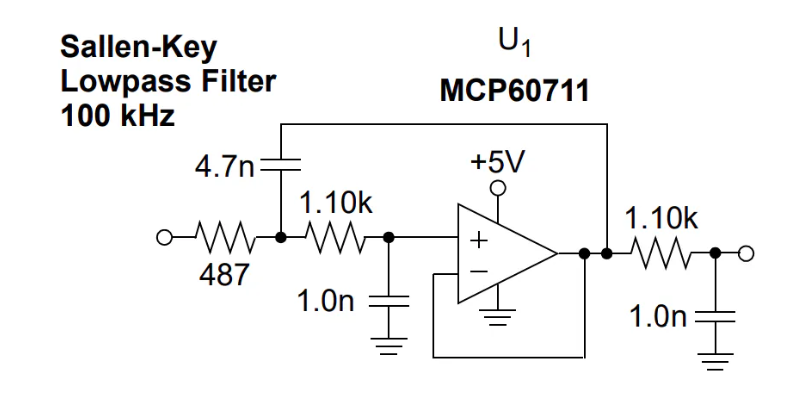

典型应用电路

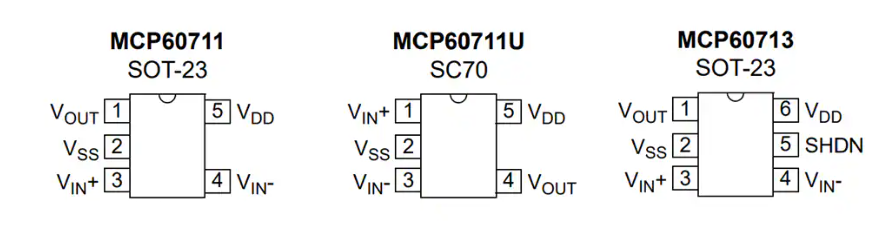

封装类型（俯视图）

MCP60711精密运算放大器的技术解析与应用指南

一、产品概述

Microchip Technology公司的MCP60711/1U/3系列是10MHz增益带宽积的精密运算放大器，具有优异的DC精度和AC性能。该系列器件采用先进的CMOS工艺制造，专为低成本、高速度和DC精密应用而设计，工作电压范围为2.2V至5.5V，扩展温度范围为-40°C至+125°C。

‌关键特性‌：

• 增益带宽积：10MHz（典型值）
• 压摆率：15V/µs（VDD=5.5V时典型值）
• 总谐波失真：-115dBc（1kHz，2VP-P时典型值）
• 输入失调电压：±105µV（最大值，VCM=0.1V）
• 轨到轨输入/输出
• 静态电流：720µA/通道（典型值）
• 增强型EMI保护：EMIRR在2.4GHz时为81dB（典型值）

二、电气特性分析

2.1 DC性能

MCP60711在25°C时的输入失调电压典型值为±50µV（VCM=0.1V），最大值±105µV。温度漂移系数典型值为±0.4µV/°C（VCM=0.1V）。电源抑制比(PSRR)在VCM=0.1V时达到95dB（典型值），共模抑制比(CMRR)同样为95dB（典型值）。

输入偏置电流在25°C时仅为±0.4pA（VDD=5.5V，VCM=2.75V），即使在125°C高温下也仅增加到420pA（典型值），这使得它非常适合高阻抗传感器接口应用。

2.2 AC性能

作为10MHz GBWP的运放，MCP60711在小信号条件下表现出优秀的频率响应：

• 相位裕度：65°（G=+1，CL=30pF）
• 建立时间：110ns（G=+1，±0.1V阶跃，1%建立精度）
• 输入噪声电压密度：5.4nV/√Hz（f=100kHz，VCM=0.1V）

大信号性能方面，在VDD=5.5V时全功率带宽达到1.1MHz（VOUT=4.6VP-P，增益=-1V/V），能够处理音频频段的满幅信号。

三、设计注意事项

1 稳定性考虑

驱动容性负载时需特别注意稳定性：

• CL > 30pF（G=+1时）建议增加输出隔离电阻RISO
• 噪声增益零点的补偿（光电二极管应用中）
• 推荐根据CL/GN（归一化负载电容）选择RISO值

图2-45提供了不同增益下RISO的选型指导，通过合理补偿可避免频率响应中的峰值和阶跃响应中的振铃。

2 布局与散热

• 电源引脚必须放置0.1μF陶瓷去耦电容（距引脚<2mm）
• 对于高精度应用，考虑保护环设计以减少PCB漏电流
• 注意热阻参数（SC70封装θJA=209°C/W）和最大结温150°C的限制

3 功耗管理

MCP60713型号提供关断引脚(SHDN)，可将静态电流降至1.5μA（典型值）。关断功能在电源上电tPON_TR时间（235-285μs）后可用，适合电池供电的便携式设备。

四、EMI抗干扰设计

MCP60711内置增强型EMI保护，在2.4GHz时EMI抑制比(EMIRR)达81dB。为进一步提高系统抗干扰能力：

• 保持输入走线简短，必要时使用内层走线
• 对敏感节点可采用屏蔽措施
• 在输入端口可考虑添加RF滤波器

测试数据显示，在900MHz时EMIRR为50dB，1800MHz时提升至71dB，6000MHz时高达112dB，能够满足严苛的RF环境要求。

五、选型与替代

MCP60711系列提供多种封装选择：

• MCP60711：5引脚SOT-23
• MCP60711U：5引脚SC70
• MCP60713：6引脚SOT-23（带SHDN功能）

对于不同应用需求，Microchip还提供相关替代型号：

• MCP6051/2/4：385kHz，低输入失调电压
• MCP6061/2/4：730kHz，低输入失调电压
• MCP6071/2/4：1.2MHz，低输入失调电压
