串口通信协议简介

第18章

SCIUART——串口通信

在计算机设备与设备之间或集成电路之间常常需要进行数据传输，在本书后面的章节中我们会学习到各种各样的通讯方式，所以在本章中我们先统一介绍这些通讯的基本概念。

18.1

串口通信协议简介

串口通讯（SerialCommunication）是一种设备间非常常用的串行通讯方式，因为它简单便捷，因此大部分电子设备都支持该通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。

在计算机科学里，大部分复杂的问题都可以通过分层来简化。如芯片被分为内核层和片上外设。对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协议层。

物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流，协议层则规定我们用中文还是英文来交流。

下面我们分别对串口通讯协议的物理层及协议层进行讲解。

18.1.1

物理层

串口通讯的物理层有很多标准及变种，我们主要讲解RS-232标准，RS-232标准主要规定了信号的用途、通讯接口以及信号的电平标准。

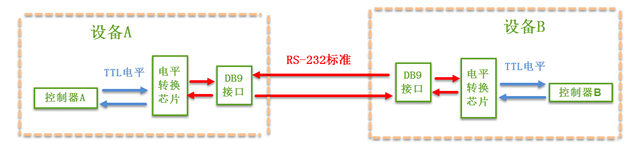

使用RS-232标准的串口设备间常见的通讯结构见图19_1。

图19-1 串口通讯结构图

在上面的通讯方式中，两个通讯设备的“DB9接口”之间通过串口信号线建立起连接，串口信号线中使用“RS-232标准”传输数据信号。由于RS-232电平标准的信号不能直接被控制器直接识别，所以这些信号会经过一个“电平转换芯片”转换成控制器能识别的“TTL标准”的电平信号，才能实现通讯。

18.1.1.1

电平标准

根据通讯使用的电平标准不同，串口通讯可分为TTL标准及RS-232标准，见表19‑1。

表19‑1 TTL电平标准与RS232电平标准

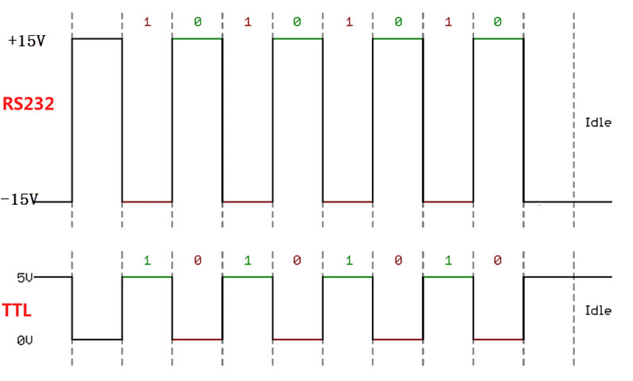

我们知道常见的电子电路中常使用TTL的电平标准，理想状态下，使用5V表示二进制逻辑1，使用0V表示逻辑0；而为了增加串口通讯的远距离传输及抗干扰能力，RS-232使用-15V表示逻辑1，+15V表示逻辑0。使用RS232与TTL电平校准表示同一个信号时的对比见图19_2。

图19-2 RS-232与TTL电平标准下表示同一个信号

因为控制器一般使用TTL电平标准，所以常常会使用MA3232芯片对TTL及RS-232电平的信号进行互相转换。



18.1.1.2

RS-232 信号线

在最初的应用中，RS-232串口标准常用于计算机、路由与调制调解器（MODEN，俗称“猫”）之间的通讯，在这种通讯系统中，设备被分为数据终端设备DTE（计算机、路由）和数据通讯设备DCE（调制调解器）。我们以这种通讯模型讲解它们的信号线连接方式及各个信号线的作用。

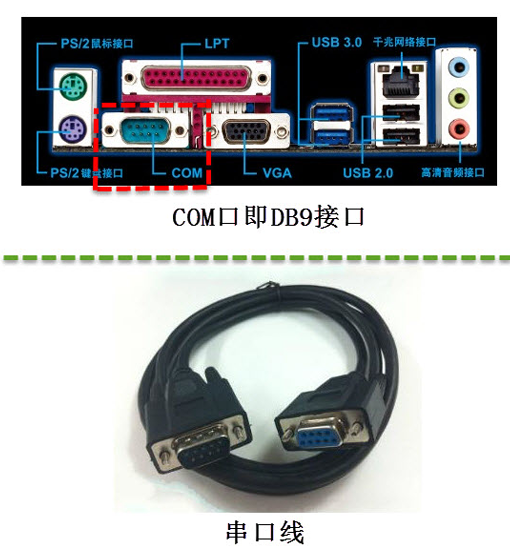

在旧式的台式计算机中一般会有RS-232标准的COM口（也称DB9接口），见图19_3。

图19‑3 电脑主板上的COM口及串口线

其中接线口以针式引出信号线的称为公头，以孔式引出信号线的称为母头。在计算机中一般引出公头接口，而在调制调解器设备中引出的一般为母头，使用上图中的串口线即可把它与计算机连接起来。通讯时，串口线中传输的信号就是使用前面讲解的RS-232标准调制的。

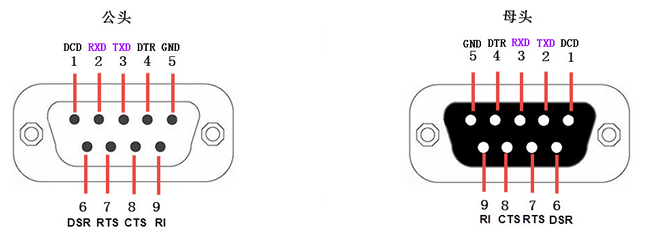

在这种应用场合下，DB9接口中的公头及母头的各个引脚的标准信号线接法见图19_4及表19_2。

图19-4 DB9标准的公头及母头接法

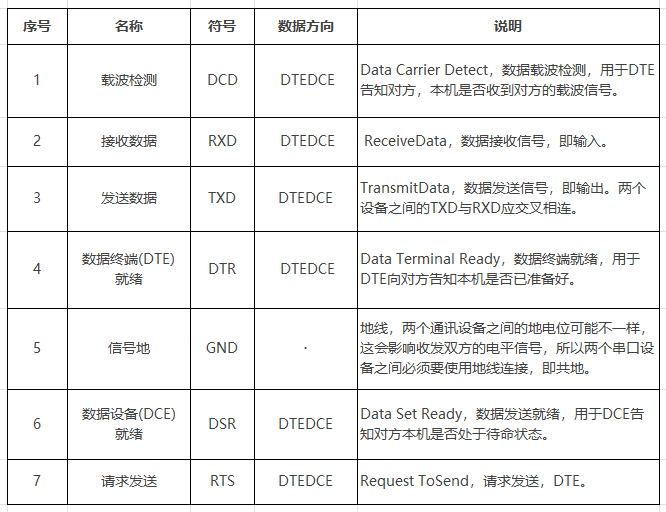

表19-2DB9信号线说明

（公头，为方便理解，可把DTE理解为计算机，DCE理解为调制调解器）

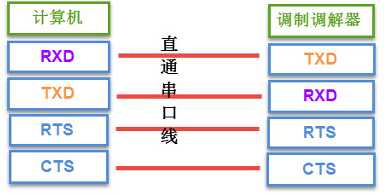

上表中的是计算机端的DB9公头标准接法，由于两个通讯设备之间的收发信号（RXD与TXD）应交叉相连，所以调制调解器端的DB9母头的收发信号接法一般与公头的相反，两个设备之间连接时，只要使用“直通型”的串口线连接起来即可，见图19_5。

图19-5 计算机与调制调解器的信号线连接

串口线中的RTS、CTS、DSR、DTR及DCD信号，使用逻辑1表示信号有效，逻辑0表示信号无效。例如，当计算机端控制DTR信号线表示为逻辑1时，它是为了告知远端的调制调解器，本机已准备好接收数据，0则表示还没准备就绪。

在目前的其它工业控制使用的串口通讯中，一般只使用RXD、TXD以及GND三条信号线，直接传输数据信号，而RTS、CTS、DSR、DTR及DCD信号都被裁剪掉了。
