TRF1305A2 射频放大器技术总结

科技绿洲 2025-10-21 318

描述

该TRF1305A2是一款非常高性能的闭环双通道射频放大器，工作带宽从真直流到>5.8GHz。该器件具有出色的性能，可驱动高速、高性能的ADC，例如具有直流或交流耦合接口的ADC12DJ5200RF和ADC32RF5x。该放大器经过优化，可用于射频、零中频和复中频以及高速时域应用。该器件针对固定增益配置的性能进行了优化。如果需要较低的增益，请使用外部电阻。
*附件：trf1305a2.pdf

该TRF1305A2具有一个VOCM引脚，允许设置不同的输出共模和输入共模电压;例如，电平转换或大多数具有不同直流共模电压的IQ下变频器ADC接口应用。该TRF1305A2还具有浮动双轨分体式或单电源选项，以及一个MODE引脚，可将输入共模范围扩展到更靠近电源的位置。该器件还具有断电功能，可单独关闭每个通道。

该器件采用 TI 专有的先进 BiCMOS 工艺，采用节省空间的 2.5mm × 3mm、16 引脚 WQFN-FCRLF 封装。

特性

三种性能优化的功率增益变体：
- 15分贝（TRF1305A2）
- 10分贝（TRF1305B2）
- 5dB （TRF1305C2）
固定增益可以通过外部电阻降低
宽大信号射频带宽：
- D2D：5.8GHz （3dB）、5.2GHz （1dB）
- S2D：6.1GHz （3dB）、5.2GHz （1dB）
OP1dB（差分100Ω负载）：
- D2D：15dBm （2GHz）、11.6dBm （4GHz）
- S2D：15.2dBm （2GHz）、11.8dBm （4GHz）
OIP3 （PO = 1dBm/音调）：
- D2D：32.5dBm （2GHz）、21dBm （4GHz）
- S2D：33dBm （2GHz）、22dBm （4GHz）
噪声系数：
- D2D：9.2dB （2GHz）、11.7dB （4GHz）
- S2D：9.6dB（2GHz）、11.4dB（4GHz）
转换速率：25kV/μs
大输入（±1V）和输出（±0.5V）共模电压范围
灵活的配置和模式：
- 单端输入、差分输出（S2D）
- 差分输入、差分输出（D2D）
- 交流或直流耦合输入/输出
- 可调输出共模电压
- 输入共模范围扩展模式
支持 5V、单电源或分流电源
有功功耗：每通道 503mW
每个通道的断电

参数
射频放大器

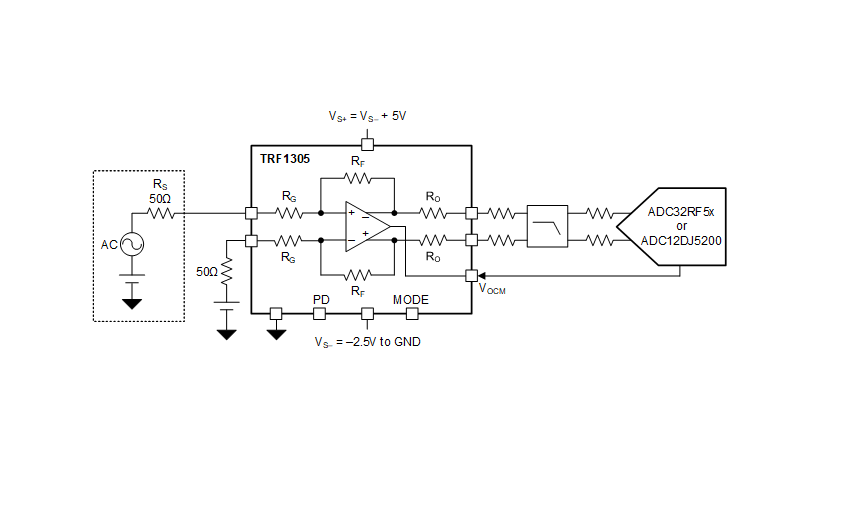

方框图

射频放大器

一、产品概述

TRF1305A2是德州仪器推出的高性能双通道射频放大器，具有以下关键特性：

二、核心特性

‌1. 性能优化增益版本‌

15dB (TRF1305A2)
10dB (TRF1305B2)
5dB (TRF1305C2)

‌2. 射频带宽性能‌

宽大信号射频带宽：
- D2D配置：5.8GHz (3dB)，5.2GHz (1dB)
S2D配置：6.1GHz (3dB)，5.2GHz (1dB)

‌3. 输出功率特性‌

OP1dB (差分100Ω负载)：
- D2D：15dBm (2GHz)，11.6dBm (4GHz)
- S2D：15.2dBm (2GHz)，11.8dBm (4GHz)

‌4. 线性度指标‌

OIP3 (PO = 1dBm/音调)：
- D2D：32.5dBm (2GHz)，21dBm (4GHz)
- S2D：33dBm (2GHz)，22dBm (4GHz)

‌5. 噪声系数‌

D2D：9.2dB (2GHz)，11.7dB (4GHz)

三、配置灵活性

‌1. 输入输出配置‌

单端输入差分输出 (S2D)
差分输入差分输出 (D2D)

‌2. 耦合方式‌

直流耦合
交流耦合

四、应用领域

‌ 主要应用场景： ‌

RF采样或GSPS ADC驱动器
测试和测量设备
无线通信测试
RF数字化仪
示波器 (DSOs)
频谱分析仪
矢量信号收发器 (VST)
质谱系统
共模电平转换
IQ混频器接口

五、技术优势

‌ 关键性能亮点： ‌

从直流到>5.8GHz的极宽工作带宽
优异的线性度表现
灵活的配置选项
支持多种工作模式
优化的热管理设计

六、封装信息

‌ 封装规格： ‌

封装类型：VQFN-FCRLF (RYP)
引脚数量：16引脚
封装尺寸：紧凑型设计

总结建议

TRF1305A2系列射频放大器特别适合需要：

精确功率控制
高效驱动能力
宽频带信号处理
高可靠性要求的工业应用

通过PWM操作实现功率优化，显著降低温升，从而提高系统整体可靠性。该器件在驱动高速ADC等应用中表现出色，是高性能射频系统的理想选择
