‌STM32WL5MOC多协议LPWAN模块技术解析与应用指南

描述

STMicroelectronics STM32WL5MOC多协议LPWAN双核模块采用两个Arm^®^ Cortex ^®^ -M内核(M4和M0+)。这些模块集成了功能强大、超低功耗、符合LPWAN标准的无线电解决方案,支持以下调制:LoRa^®^ 、(G)FSK、(G)MSK和BPSK。STM32WL5MOC模块无需射频专业知识,为加快任何开发并最大限度地降低相关成本提供了最佳解决方案。这些模块具有48MHz最大CPU频率、256KB闪存密度以及64KB SRAM。STM32WL5MOC模块的工作电压范围为1.8V至3.6V,环境温度范围为-40°C至85°C。这些模块采用10mm x 10mm LGA92封装,完全免协议堆栈版税。典型应用包括工业、智慧城市和物联网。

数据手册:*附件:STMicroelectronics STM32WL5MOC多协议LPWAN双核模块数据手册.pdf

特性

  • 包括专利技术
  • 多协议
  • 嵌入功能强大、超低功耗、符合LPWAN标准的无线电解决方案
  • 无线
  • 远程无线电性能
  • 超低功耗
  • 易于使用

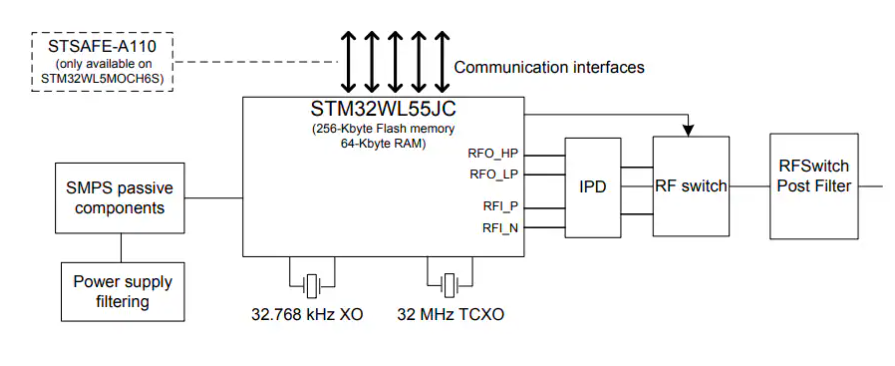

框图

LPWAN

典型应用图

LPWAN

STM32WL5MOC多协议LPWAN模块技术解析与应用指南

一、模块核心架构与特性概述

STM32WL5MOC是一款高度集成的多协议低功耗广域网模块,其核心基于双核Arm® Cortex®-M4/M0+架构,运行频率高达48 MHz。模块内部集成256 KB闪存与64 KB SRAM(划分为32 KB SRAM1和SRAM2),并嵌入完整的射频前端,支持LoRa®、(G)FSK、(G)MSK、BPSK等多种调制方式。

1.1 射频性能关键指标13

  • 发射功率‌:高功率模式可编程至+22 dBm,低功率模式达+15 dBm
  • 接收灵敏度‌:LoRa®模式下达-148 dBm(10.4 kHz,扩频因子12),FSK模式下为-123 dBm(1.2 Kbps)
  • 频率范围‌:覆盖864 MHz至928 MHz,兼容全球主流Sub-GHz频段

二、硬件设计关键要素

2.1 电源管理架构

模块采用1.8 V至3.6 V宽电压供电,集成SMPS(开关电源)被动元件,显著优化功耗表现:

  • 典型工作电流:接收模式(LoRa® 125 kHz)仅需5.97 mA
  • 待机模式(RC 13 MHz开启)功耗低至0.7 µA

2.2 时钟系统配置

模块预集成32 MHz TCXO(温度补偿晶振)与32.768 kHz RTC晶振,提供以下配置要点:

  • LSE必须配置为高驱动能力模式(RCC_BDCR_LSEDRV[1:0] = 11)
  • HSE无需额外调校,TCXO确保频率稳定度达±2 ppm

三、天线设计与射频优化

3.1 天线阻抗匹配要求

数据手册通过负载牵引测试明确天线性能边界:13

  • 发射优化‌:低功率模式(868 MHz)需保持TOS(电压驻波比)≤2,最佳负载阻抗为62 + j×30
  • 接收优化‌:915 MHz频段下,天线TOS同样需≤2以保证RSSI准确性

3.2 硬件配置模式

提供两种功率输出配置方案:

  • 焊桥配置‌:通过硬件布线固定高/低功率模式
  • 直流开关配置‌:通过GPIO动态切换功率模式,支持应用场景灵活调整

四、安全功能集成

模块支持STSAFE-A110安全元件(仅STM32WL5MOCH6S版本),通过以下方式实现安全供电:

  • 单一GPIO(PB8)供电:适用于VDD≥2.6 V场景
  • 多GPIO并联供电:扩展电流承载能力
  • 外部开关控制:支持全电压范围(1.8 V-3.6 V)操作

五、实际应用建议

5.1 PCB设计注意事项

  • 采用2层板兼容设计,92引脚LGA封装(10×10 mm)
  • 射频走线需严格匹配50 Ω阻抗,减小传输损耗

5.2 协议栈开发优势

模块完全免除协议栈版权费用,支持以下标准化协议:

  • LoRaWAN®
  • Sigfox™
  • W-MBUS
  • mioty®(完全开放的无线片上系统)
