支持电压/电流/电位器的模拟采集芯片GP9312

1.特性

GP9312M将0-10V的模拟电压输入，线性转换成0%-100%占空比的PWM信号，并且将PWM信号
高频调制后输出，应用于电容隔离/隔离变压器方案。
输入信号支持0-20mA/4-20mA，0-10V, PWM, 电位器（VSP=10.5V）
输入PWM信号高电平：2.7V
输入PWM信号频率：50Hz-50KHz
输出PWM信号的频率范围: 50Hz-50KHz（由出厂设定）
输出PWM信号高电平：5V/10mA
最大PWM占空比误差：< 0.5%
PWM占空比线性度误差 <0.1%
4-20mA/0-20mA负载电阻默认选择100Ω
VSP输出电压10.5V，用于电位器调速，输出驱动能力10mA
采集零点小于1mV
内部基准温度系数<20ppm/℃
电源电压：10.7V - 40V
封装：EMSOP10
功耗：1mA @TYP
启动时间：<2ms
工作温度：-40°C to 125°C

2.外围电路

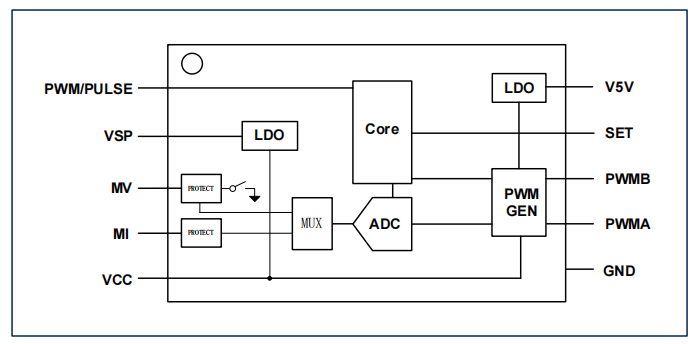

3.简介

GP9312是一款高性能APC芯片（模拟到PWM转换器），输出PWM信号的频率可以从50Hz到50KHz中选择（由出厂设定）。输入电压范围为0V至10V，PWM信号的占空比为0％至100％，DPWM = VIN / 10V。
例如输出PWM曲线为L1H1，输入低于满量程1%的电压输出时为0% duty PWM，输入高于满量程99%的电压时输出为100% dutyPWM；例如输出PWM曲线为N，输入为电压为0V，输出时为0% duty PWM，输入的电压为10V时输出为100% duty PWM 。
输入为0-20mA/4-20mA时，需要将VISEL接高电平，此时芯片内部的3脚模拟开关接地，形成电流通路，电流采样的250Ω电阻建议1206封装。 PWM输入时输入频率范围为50Hz-50KHz，输入频率与输出频率不关联。低于1% duty PWM输入时输出为0% duty PWM，高于99% duty PWM输入时输出为100% duty PWM。使用外部电位器，需要用到VSP电压，VSP电压为10.5V输出，满足一些较大误差的电位器接入，电位器阻值选择从1KΩ-100KΩ范围内选择。GP9311M是在GP9311的基础上，将PWM信号进行高频调制，其高电平期间被调制成75%占空比的周期信号， 低电平期间被调制成25%占空比的周期信号，此种调制方式可以运用在电容隔离和变压器隔离。PWMA和PWMB组成差分信号来驱动变压器或电容来进行信号隔离。

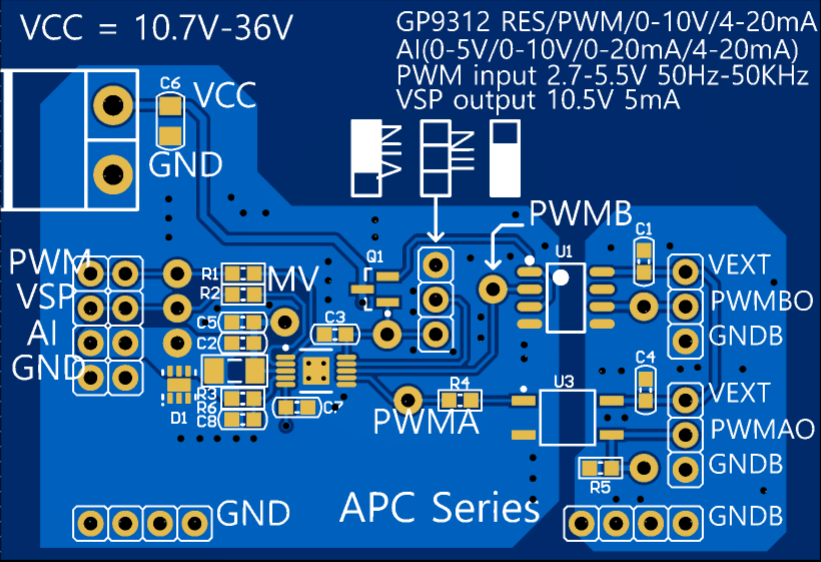

4.成品PCB
