AFEx39xx 系列智能模拟前端技术总结

描述

8 位 AFE439A2、10 位 AFE539A4 和 12 位 AFE639D2 (AFEx39xx) 是智能模拟前端 (AFE),用于使用电压或 PWM 输出进行热电冷却 (TEC) 控制。该AFE639D2支持一个 I 2C 控制器接口,以与外部数字温度传感器连接。AFE639D2和AFE539A4支持电压输出,AFE439A2支持PWM输出。AFEx39xx 支持用于故障管理的比较器通道。这些器件还支持断电期间 DAC 通道上的 Hi-Z 掉电模式和 Hi-Z 输出。这些器件具有一个集成状态机,该状态机预编程为比例积分 (PI) 控制器。AFEx39xx 是 TEC 控制、温度控制和动态裕量控制应用的绝佳选择。AFEx39xx集成了高级功能、内部基准电压源和NVM,使这种智能AFE能够实现无处理器应用和设计重用。
*附件:afe439a2.pdf

特性

  • 集成比例积分 (PI) 控制
    • 从非易失性存储器 (NVM) 进行独立作
    • 可编程比例和积分增益
    • 用于输出箝位的比较器输入
    • 可编程的输出最小值、最大值和共模值
    • 可编程环相反相
  • AFE639D2
    • 用于外部数字温度传感器接口的 I 2C 控制器
    • 12 位 DAC 输出:4-LSB DNL、1-LSB DNL
  • AFE539A4
    • 10位ADC输入:2-LSB INL、1-LSB DNL
    • 10位DAC输出:1LSB INL和DNL
  • AFE439A2
    • 8位ADC输入:1LSB INL和DNL
    • 7位占空比PWM输出
  • 用于故障管理的可编程比较器
  • VDD关闭时DAC通道上的高阻抗输出
  • 自动检测 I 2C 或 SPI
    • 1.62V V IH,V DD = 5.5 V
  • VREF/MODE引脚可在编程模式和独立模式之间进行选择
  • 用户可编程NVM
  • 内部、外部或电源作为参考
  • 工作范围广
    • 电源:1.8 V 至 5.5 V
    • 温度范围:–40°C 至 +125°C
  • 微型封装:16引脚WQFN(3 mm × 3 mm)

参数

接口

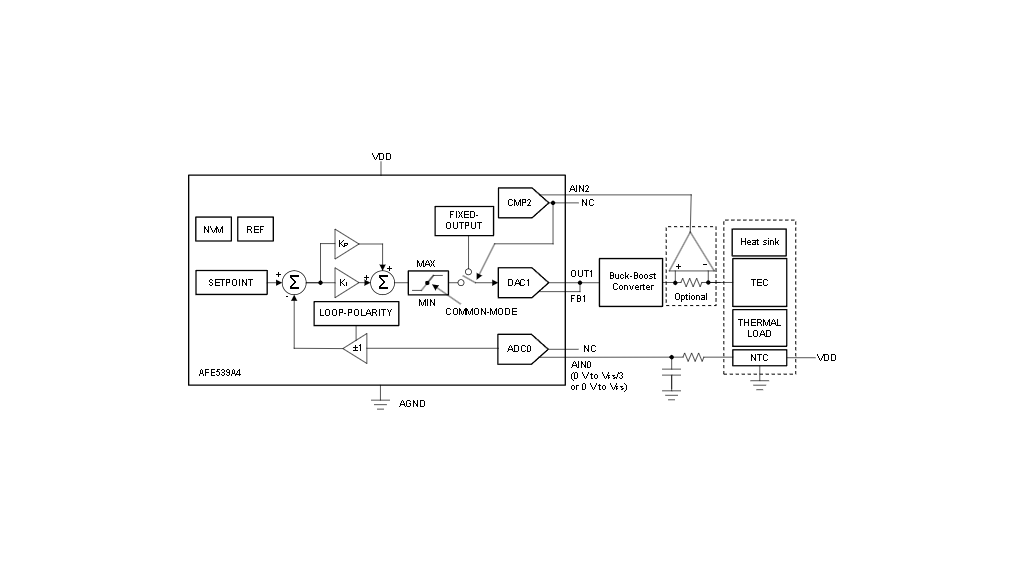

方框图

接口
AFEx39xx 系列(含 AFE439A2、AFE539A4、AFE639D2)是德州仪器(Texas Instruments)推出的 智能模拟前端(AFE) ,专为热电冷却(TEC)控制设计,通过电压或 PWM 输出实现温度闭环控制,同时集成 ADC/DAC、比较器、PI 控制器等功能,适用于激光冷却、气体分析、LiDAR、机器人传感等对温度精度与集成度要求严苛的场景。以下从产品差异、核心特性、性能参数、功能架构、应用设计及订购信息等方面展开总结。

一、产品型号差异与定位

AFEx39xx 系列三款器件核心功能与分辨率存在差异,可根据系统对精度、输出方式的需求灵活选择,具体差异如下表所示:

型号分辨率核心功能输出方式适用场景
AFE439A28 位8 位 ADC、7 位 PWM 输出、比较器、集成 PI 控制器PWM 输出低成本 TEC 控制、简单温度调节系统
AFE539A410 位10 位 ADC、10 位 DAC、比较器、集成 PI 控制器电压输出中高精度温度控制(如激光二极管冷却)
AFE639D212 位12 位 DAC、I²C 控制器(对接外部数字温度传感器)、比较器、集成 PI 控制器电压输出高精度温度控制(如医疗设备、气体分析)

三款器件均采用 16 引脚 WQFN 封装(3mm×3mm) ,支持 - 40°C 至 125°C 宽温工作,单 1.8V-5.5V 供电,集成非易失性存储器(NVM)实现独立运行,无需外部处理器,大幅简化系统设计。

二、核心特性与性能参数

1. 通用特性

  • 供电与功耗
    • 供电电压:1.8V-5.5V 单电源,适配不同系统供电需求。
    • 功耗:休眠模式下典型电流 28μA,正常工作模式下 AFE439A2 约 1.05mA、AFE539A4 约 1.4mA、AFE639D2 约 1.04mA,低功耗特性适配便携式设备。
  • 接口与控制
    • 自动协议检测:支持 I²C(标准 / 快速 / 快速 + 模式)与 SPI(3 线 / 4 线),上电后自动识别通信协议,无需硬件配置。
    • NVM 存储:用户可将 PI 参数、输出范围等配置存储至 NVM,上电后自动加载,支持独立运行(无处理器场景)。
    • 保护功能:集成电源掉电高阻输出、寄存器锁定(防止误写)、NVM CRC 校验(确保配置完整性)。
  • 温度与可靠性
    • 工作温度:-40°C 至 125°C,满足工业与汽车级环境需求。
    • ESD 防护:人体放电模型(HBM)±2000V,带电设备模型(CDM)±500V,保障装配与使用过程中的可靠性。

2. 关键性能参数(典型值,TA =25**∘C,VDD​**=**5.5**V)

性能类别参数AFE439A2(8 位)AFE539A4(10 位)AFE639D2(12 位)单位
ADC 性能积分非线性(INL)±2 LSB±2 LSB-(外接传感器)LSB
微分非线性(DNL)±1 LSB±1 LSB-LSB
输入范围(Hi-Z 模式)0-VDD/30-VDD/3-V
采样率(4 次平均)1406-2008 SPS1406-2008 SPS-SPS
DAC 性能积分非线性(INL)-±1 LSB±4 LSBLSB
微分非线性(DNL)-±1 LSB±1 LSBLSB
输出电压范围-0-VDD0-VDDV
建立时间(10% FSR)-20 μs25 μs(增益 4×)μs
PWM 性能(AFE439A2)频率范围0.218-48.828 kHz--kHz
占空比范围0%-100%--%
比较器性能响应时间10 μs10 μs10 μsμs
失调误差±5 mV±5 mV±5 mVmV
PI 控制器比例增益(Kp)16 位可编程16 位可编程16 位可编程-
积分增益(Ki)16 位可编程16 位可编程16 位可编程-

三、核心功能架构

1. 模拟前端模块

(1)ADC/DAC 与信号调理

  • ADC 模块(AFE439A2/AFE539A4)
    • 输入模式:支持高阻抗(Hi-Z)与有限阻抗模式,Hi-Z 模式下输入范围为 0-VDD/3,有限阻抗模式下支持 0-VDD 全范围输入,适配 NTC 热敏电阻、模拟温度传感器等输入。
    • 精度优化:集成偏移校准与增益校准,AFE539A2 偏移误差 ±5mV,AFE539A4 增益误差 ±0.5% FSR,确保温度采样精度。
  • DAC 模块(AFE539A4/AFE639D2)
    • 参考选择:支持内部 1.21V 参考(温度漂移 50ppm/°C)、外部参考(1.7V-VDD)或电源作为参考,灵活适配不同输出范围需求。
    • 增益配置:内部参考支持 1.5×、2×、3×、4× 增益,例如 1.21V 参考 + 4× 增益时,DAC 输出范围可达 0-4.84V,满足 TEC 驱动电压需求。

(2)比较器与故障管理

  • 可编程比较器
    • 输入范围:Hi-Z 模式下为 VREF/3,有限阻抗模式下为 VREF,可设置阈值用于过温保护、电流限制等故障检测。
    • 输出配置:支持推挽 / 开漏输出,可反转输出相位,故障时可强制 PI 控制器输出预设值(FIXED-OUTPUT),提升系统安全性。

2. 数字控制与 PI 闭环

(1)集成 PI 控制器

  • 核心功能
    • 参数可编程:比例增益(Kp)、积分增益(Ki)、输出上下限(MAX-OUTPUT/MIN-OUTPUT)、共模电压(COMMON-MODE)均可通过 NVM 配置,适配不同 TEC 负载特性。
    • 相位调整:支持环路相位反转(LOOP-POLARITY),补偿外部电路相位延迟,避免闭环振荡。
    • 独立运行:NVM 存储 PI 参数,上电后自动加载,无需外部处理器,实现 “上电即控”。
  • 控制逻辑
    • 输入:AFE439A2/AFE539A4 通过内部 ADC 采集温度信号,AFE639D2 通过 I²C 读取外部数字温度传感器数据。
    • 输出:根据 PI 计算结果输出 PWM(AFE439A2)或电压(AFE539A4/AFE639D2),驱动 TEC 或 Buck-Boost 转换器调节温度。

(2)非易失性存储器(NVM)

  • 功能 :存储 PI 参数、ADC/DAC 配置、接口协议等,支持 20000 次擦写(-40°C-85°C)、50 年数据 retention,确保配置长期稳定。
  • CRC 校验 :内置 16 位 CRC-16 校验,检测 NVM 数据完整性,若数据损坏则自动加载出厂默认值,提升系统可靠性。

3. 通信接口

  • I²C 接口
    • 速率:支持标准模式(100kbps)、快速模式(400kbps)、快速 + 模式(1Mbps),A0 引脚可配置 4 种设备地址,支持多器件级联。
    • 广播地址:支持广播写入,可同步更新多个 AFEx39xx 器件配置,适用于多 TEC 并联系统。
  • SPI 接口
    • 模式:默认 3 线(SCLK/SDI/SYNC),配置 NC/SDO 引脚为 SDO 后支持 4 线读取,最高时钟频率 50MHz(写操作)、2.5MHz(读操作)。
    • 菊花链:支持多器件菊花链连接,减少 MCU 引脚占用,适用于大规模多通道系统。
