AFE539A4 10 位智能模拟前端技术总结

描述

8 位 AFE439A2、10 位 AFE539A4 和 12 位 AFE639D2 (AFEx39xx) 是智能模拟前端 (AFE),用于使用电压或 PWM 输出进行热电冷却 (TEC) 控制。该AFE639D2支持一个 I 2C 控制器接口,以与外部数字温度传感器连接。AFE639D2和AFE539A4支持电压输出,AFE439A2支持PWM输出。AFEx39xx 支持用于故障管理的比较器通道。这些器件还支持断电期间 DAC 通道上的 Hi-Z 掉电模式和 Hi-Z 输出。这些器件具有一个集成状态机,该状态机预编程为比例积分 (PI) 控制器。AFEx39xx 是 TEC 控制、温度控制和动态裕量控制应用的绝佳选择。AFEx39xx集成了高级功能、内部基准电压源和NVM,使这种智能AFE能够实现无处理器应用和设计重用。
*附件:afe539a4.pdf

特性

  • 集成比例积分 (PI) 控制
    • 从非易失性存储器 (NVM) 进行独立作
    • 可编程比例和积分增益
    • 用于输出箝位的比较器输入
    • 可编程的输出最小值、最大值和共模值
    • 可编程环相反相
  • AFE639D2
    • 用于外部数字温度传感器接口的 I 2C 控制器
    • 12 位 DAC 输出:4-LSB DNL、1-LSB DNL
  • AFE539A4
    • 10位ADC输入:2-LSB INL、1-LSB DNL
    • 10位DAC输出:1LSB INL和DNL
  • AFE439A2
    • 8位ADC输入:1LSB INL和DNL
    • 7位占空比PWM输出
  • 用于故障管理的可编程比较器
  • VDD关闭时DAC通道上的高阻抗输出
  • 自动检测 I 2C 或 SPI
    • 1.62V V IH,V DD = 5.5 V
  • VREF/MODE引脚可在编程模式和独立模式之间进行选择
  • 用户可编程NVM
  • 内部、外部或电源作为参考
  • 工作范围广
    • 电源:1.8 V 至 5.5 V
    • 温度范围:–40°C 至 +125°C
  • 微型封装:16引脚WQFN(3 mm × 3 mm)

参数

电压输出

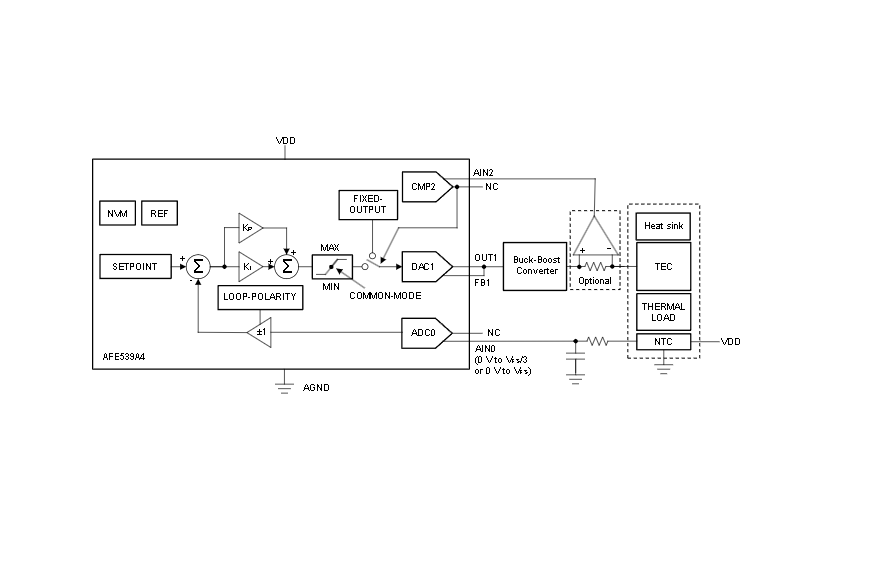

方框图

电压输出
AFE539A4 是德州仪器(Texas Instruments)AFEx39xx 系列中的 10 位智能模拟前端(AFE) ,专为热电冷却(TEC)控制设计,集成 10 位 ADC、10 位 DAC、可编程比较器与比例积分(PI)控制器,支持电压输出与闭环温度控制,适用于激光冷却、气体分析、LiDAR、医疗设备等对温度精度与集成度要求严苛的场景。以下从核心特性、性能参数、功能架构、应用设计及订购信息等方面展开总结。

一、核心特性与产品定位

1. 基础参数与架构

  • 核心配置
    • 分辨率:10 位 ADC(输入)与 10 位 DAC(输出),支持高精度模拟信号采集与控制电压输出。
    • 控制功能:集成预编程 PI 控制器,支持比例增益(Kp)、积分增益(Ki)可编程,无需外部处理器即可实现闭环温度控制。
    • 输出方式:电压输出(0-VDD),通过 DAC 驱动 TEC 或 Buck-Boost 转换器,适配双向温度调节需求。
  • 供电与功耗
    • 供电电压:1.8V-5.5V 单电源,适配工业与便携式设备供电场景。
    • 功耗:正常工作模式下典型电流 1.4mA,休眠模式(内部参考禁用)典型电流 28μA,低功耗特性适配电池供电设备。
  • 封装与环境适应性
    • 封装:16 引脚 WQFN(3mm×3mm,0.8mm 引脚间距),底部热焊盘(需接 AGND)优化散热,结到板热阻 24.1°C/W。
    • 工作温度:-40°C 至 125°C,满足工业级宽温需求;ESD 防护(HBM±2000V、CDM±500V),保障装配与使用可靠性。
  • 接口与控制
    • 通信接口:自动识别 I²C(标准 / 快速 / 快速 + 模式)与 SPI(3 线 / 4 线),I²C 支持 4 种设备地址(通过 A0 引脚配置),SPI 最高时钟频率 50MHz(写操作)。
    • 非易失性存储(NVM):用户可将 PI 参数、DAC/ADC 配置存储至 NVM,上电后自动加载,支持独立运行(无处理器场景)。

2. 典型应用场景

  • 激光冷却 :激光二极管温度控制,通过 PI 闭环调节 TEC 电流,将激光工作温度稳定在设定值(如 30°C),保障激光波长稳定性。
  • 医疗设备 :血液分析仪、 thermal cycler(热循环仪),高精度温度控制(稳态误差 <±0.5°C)确保检测精度。
  • 工业传感 :气体分析仪、机械扫描 LiDAR,集成 ADC 采集温度传感器信号,DAC 输出控制信号,简化多参数监测系统设计。
  • 汽车电子 :车载传感器温度补偿,宽温特性适配汽车舱内 / 舱外环境,低功耗适配车载电源系统。

二、关键性能参数

1. 核心电气性能(典型值,TA =25**∘C,VDD​**=**5.5**V,增益 = 1×)

性能类别参数规格单位
ADC 性能积分非线性(INL)±2 LSBLSB
微分非线性(DNL)±1 LSBLSB
输入范围(Hi-Z 模式)0-VDD/3(典型 1.83V)V
输入范围(有限阻抗)0-VDD(5.5V)V
采样率(4 次平均)1406-2008 SPSSPS
偏移误差±5 mVmV
增益误差±1 %FSR%FSR
DAC 性能积分非线性(INL)±1 LSBLSB
微分非线性(DNL)±1 LSBLSB
输出电压范围0-VDD(5.5V)V
建立时间(10% FSR)20 μs(增益 1×)μs
零码误差6-12 mV(外部参考)mV
输出噪声密度(1kHz)0.35 μV/√HzμV/√Hz
比较器性能响应时间10 μsμs
失调误差±5 mVmV
PI 控制器比例增益(Kp)16 位可编程(默认 0x0064)-
积分增益(Ki)16 位可编程(默认 0x0000)-
输出上下限10 位可编程(0-1023)-

三、核心功能架构

1. 模拟前端模块

(1)ADC 与 DAC 电路

  • ADC 模块
    • 输入模式:支持高阻抗(Hi-Z)与有限阻抗两种模式,Hi-Z 模式输入范围 0-VDD/3(减少输入电流),有限阻抗模式输入范围 0-VDD(全量程采集),适配 NTC 热敏电阻、模拟温度传感器等输入。
    • 精度优化:集成偏移校准与增益校准,10 位分辨率下 1 LSB 对应电压约 5.37mV(VDD=5.5V),确保温度采样精度(如配合 LMT70 传感器,1 LSB 对应 0.3°C)。
  • DAC 模块
    • 参考选择:支持三种参考模式 —— 内部 1.21V 参考(温度漂移 50ppm/°C)、外部参考(1.7V-VDD)、电源(VDD),通过VOUT-GAIN-x寄存器配置增益(1×/1.5×/2×/3×/4×),例如内部参考 + 4× 增益时输出范围 0-4.84V。
    • 闭环输出:FB1 引脚需与 OUT1 短接,形成闭环放大器输出,避免开环导致的输出饱和;输出短路电流(VDD=5.5V)典型 60mA,保障负载驱动能力。

(2)可编程比较器

  • 功能配置
    • 模式使能:通过CMP-x-EN寄存器(DAC-x-VOUT-CMP-CONFIG)使能比较器模式,AIN2 为比较器输入,可设置阈值(CMP-THRESHOLD)用于过温、过流等故障检测。
    • 输出控制:支持推挽 / 开漏输出(CMP-x-OD-EN)与输出相位反转(CMP-x-INV-EN),故障时可强制 PI 控制器输出预设值(FIXED-OUTPUT),提升系统安全性。
  • 输入范围 :Hi-Z 模式下输入范围 VREF/3,有限阻抗模式下 VREF,避免输入过压损坏器件。

2. PI 控制器与闭环控制

(1)PI 核心功能

  • 参数可编程
    • 比例增益(Kp):16 位参数,默认 0x0064,增大 Kp 可加快误差修正速度,但需避免系统振荡。
    • 积分增益(Ki):16 位参数,默认 0x0000(积分禁用),减小 Ki 可降低稳态误差,但可能导致输出振荡;Ki=0 时仅比例控制。
    • 输出限制:MAX-OUTPUT(默认 0xFFF0)与MIN-OUTPUT(默认 0x0000)限制 DAC 输出范围,避免 TEC 过流。
  • 闭环逻辑
    • 输入:ADC 采集温度传感器信号(如 NTC),与SETPOINT(目标温度对应的 ADC 码值)比较生成误差信号。
    • 计算:误差信号经 Kp 比例运算与 Ki 积分运算后,叠加COMMON-MODE(标称输出,默认 0x02FF)生成 DAC 控制码。
    • 输出:DAC 将控制码转换为电压,驱动 TEC 或 Buck-Boost 转换器,调节温度至目标值,LOOP-POLARITY可反转控制相位,补偿外部电路相位延迟。

(2)NVM 与配置存储

  • NVM 功能
    • 存储内容:PI 参数(Kp/Ki/SETPOINT)、DAC/ADC 配置、接口协议等,支持 20000 次擦写(-40°C-85°C)、50 年数据保留,上电后自动加载配置,实现独立运行。
    • CRC 校验:内置 16 位 CRC-16 校验,检测 NVM 数据完整性,若数据损坏(NVM-CRC-FAIL-USER置 1),自动加载出厂默认值,保障配置可靠性。

3. 通信与控制接口

  • I²C 接口
    • 速率:标准模式(100kbps)、快速模式(400kbps)、快速 + 模式(1Mbps),支持广播地址(同步更新多器件),DAC 最大更新率 25kSPS(快速 + 模式)。
    • 地址配置:A0 引脚接 AGND/VDD/SDA/SCL,对应 4 种设备地址(0x90/0x92/0x94/0x96),适配多器件级联。
  • SPI 接口
    • 模式:默认 3 线(SCLK/SDI/SYNC),配置NC/SDO为 SDO 后支持 4 线读取,写操作最高时钟 50MHz,读操作(FSDO=1)最高 2.5MHz。
    • 菊花链:支持多器件菊花链连接,减少 MCU 引脚占用,适用于大规模多通道 TEC 控制。
