AFE639D2 12 位智能模拟前端技术总结

8 位 AFE439A2、10 位 AFE539A4 和 12 位 AFE639D2 （AFEx39xx） 是智能模拟前端 （AFE），用于使用电压或 PWM 输出进行热电冷却 （TEC） 控制。该AFE639D2支持一个 I 2C 控制器接口，以与外部数字温度传感器连接。AFE639D2和AFE539A4支持电压输出，AFE439A2支持PWM输出。AFEx39xx 支持用于故障管理的比较器通道。这些器件还支持断电期间 DAC 通道上的 Hi-Z 掉电模式和 Hi-Z 输出。这些器件具有一个集成状态机，该状态机预编程为比例积分 （PI） 控制器。AFEx39xx 是 TEC 控制、温度控制和动态裕量控制应用的绝佳选择。AFEx39xx集成了高级功能、内部基准电压源和NVM，使这种智能AFE能够实现无处理器应用和设计重用。
*附件：afe639d2.pdf

特性

• 集成比例积分 （PI） 控制
  • 从非易失性存储器 （NVM） 进行独立作
  • 可编程比例和积分增益
  • 用于输出箝位的比较器输入
  • 可编程的输出最小值、最大值和共模值
  • 可编程环相反相
• AFE639D2
  • 用于外部数字温度传感器接口的 I 2C 控制器
  • 12 位 DAC 输出：4-LSB DNL、1-LSB DNL
• AFE539A4
  • 10位ADC输入：2-LSB INL、1-LSB DNL
  • 10位DAC输出：1LSB INL和DNL
• AFE439A2
  • 8位ADC输入：1LSB INL和DNL
  • 7位占空比PWM输出
• 用于故障管理的可编程比较器
• VDD关闭时DAC通道上的高阻抗输出
• 自动检测 I 2C 或 SPI
  • 1.62V V IH，V DD = 5.5 V
• VREF/MODE引脚可在编程模式和独立模式之间进行选择
• 用户可编程NVM
• 内部、外部或电源作为参考
• 工作范围广
  • 电源：1.8 V 至 5.5 V
  • 温度范围：–40°C 至 +125°C
• 微型封装：16引脚WQFN（3 mm × 3 mm）

参数

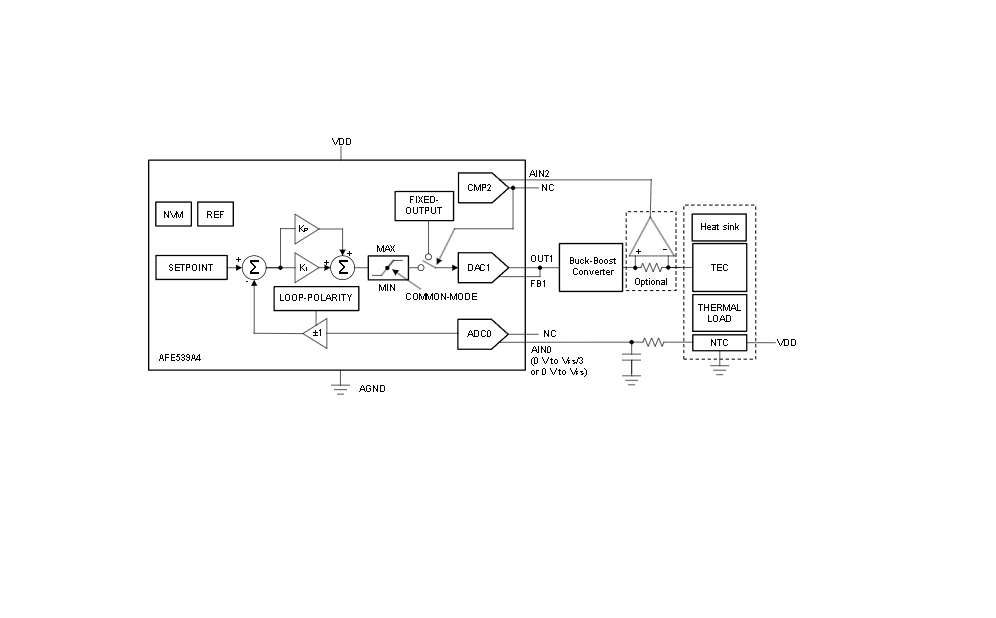

方框图

AFE639D2 是德州仪器（Texas Instruments）AFEx39xx 系列中的 12 位智能模拟前端（AFE） ，专为高精度热电冷却（TEC）控制设计，集成 12 位 DAC、可编程比较器、比例积分（PI）控制器及 I²C 控制器（对接外部数字温度传感器），支持电压输出与闭环温度控制，适用于激光冷却、医疗设备、工业传感等对温度精度与扩展性要求严苛的场景。以下从核心特性、性能参数、功能架构、应用设计及订购信息等方面展开总结。

一、核心特性与产品定位

1. 基础参数与架构

• 核心配置 ：
  • 分辨率：12 位 DAC（输出），无内置 ADC，通过 I²C 控制器对接外部数字温度传感器（如 TMP102）或 ADC，实现高精度温度采集。
  • 控制功能：集成预编程 PI 控制器，支持 16 位比例增益（Kp）、积分增益（Ki）可编程，无需外部处理器即可实现闭环温度控制。
  • 输出方式：电压输出（0-VDD），通过 DAC 驱动 TEC 或 Buck-Boost 转换器，适配双向温度调节需求（加热 / 冷却）。
• 供电与功耗 ：
  • 供电电压：1.8V-5.5V 单电源，适配工业与便携式设备供电场景。
  • 功耗：正常工作模式下典型电流 1.04mA，休眠模式（内部参考禁用）典型电流 28μA，低功耗特性适配电池供电设备（如便携式医疗仪器）。
• 封装与环境适应性 ：
  • 封装：16 引脚 WQFN（3mm×3mm，0.8mm 引脚间距），底部热焊盘（需接 AGND）优化散热，结到板热阻 24.1°C/W，支持 - 40°C 至 125°C 宽温工作。
  • 可靠性：ESD 防护（人体放电模型 HBM±2000V、带电设备模型 CDM±500V），保障装配与恶劣环境下的使用稳定性。
• 接口与控制 ：
  • 通信接口：自动识别 I²C（标准 / 快速 / 快速 + 模式）与 SPI（3 线 / 4 线），I²C 支持 4 种设备地址（通过 A0 引脚配置），SPI 最高时钟频率 50MHz（写操作）；额外集成 I²C 控制器（SCL2/SDA2 引脚），可直接对接外部数字温度传感器。
  • 非易失性存储（NVM）：用户可将 PI 参数、DAC 配置、I²C 外设参数存储至 NVM，上电后自动加载，支持独立运行（无处理器场景），减少系统依赖。

2. 典型应用场景

• 激光冷却 ：激光二极管温度控制，通过 I²C 读取外部高精度温度传感器数据，12 位 DAC 输出精细控制电压，将激光工作温度稳定在 ±0.1°C 以内，保障激光波长稳定性。
• 医疗设备 ：血液分析仪、热循环仪（PCR），高精度温度控制（稳态误差 <±0.5°C）确保检测精度，I²C 控制器支持多传感器级联，适配多通道温度监测。
• 工业传感 ：机械扫描 LiDAR、气体分析仪，宽温特性适配户外 / 工业环境，低功耗与小封装（3mm×3mm）适配紧凑型传感模块。
• 汽车电子 ：车载激光雷达、电池温度管理，I²C 控制器可对接车载数字温度传感器，宽温与抗干扰特性适配汽车舱内 / 舱外复杂环境。

二、关键性能参数

1. 核心电气性能（典型值，TA ​ =25**∘C，VDD​**=**5.5**V，增益 = 1×）

性能类别	参数	规格	单位
DAC 性能	积分非线性（INL）	±4 LSB	LSB
	微分非线性（DNL）	±1 LSB	LSB
	输出电压范围	0-VDD（5.5V）	V
	建立时间（10% FSR）	20 μs（增益 1×）、25μs（增益 4×）	μs
	零码误差（外部参考）	6-12 mV	mV
	输出噪声密度（1kHz）	0.35 μV/√Hz（增益 1×）、0.9μV/√Hz（增益 4×）	μV/√Hz
比较器性能	响应时间	10 μs	μs
	失调误差	±5 mV	mV
I²C 控制器	速率	标准模式 100kbps、快速模式 400kbps	kbps
	外设地址支持	7 位 I²C 从机地址（可编程）	-
PI 控制器	比例增益（Kp）	16 位可编程（默认 0x0064）	-
	积分增益（Ki）	16 位可编程（默认 0x0001）	-
	输出上下限	12 位可编程（0-4095）	-

三、核心功能架构

1. 模拟前端模块

（1）12 位 DAC 电路

• 参考选择 ：支持三种参考模式，灵活适配不同精度需求：
  • 内部参考：1.21V（初始精度 ±1%，温度漂移 50ppm/°C），通过VOUT-GAIN-x寄存器配置增益（1.5×/2×/3×/4×），例如 1.21V×4× 增益时输出范围 0-4.84V。
  • 外部参考：1.7V-VDD，需确保外部参考滞后 VDD 上电，避免损坏器件。
  • 电源参考：默认以 VDD 为参考，增益固定 1×，输出范围 0-VDD。
• 闭环输出 ：FB0 引脚需与 OUT0 短接，形成闭环放大器输出，避免开环导致的输出饱和；输出短路电流（VDD=5.5V）典型 60mA，保障 TEC 等负载的驱动能力。

（2）可编程比较器

• 功能配置 ：
  • 模式使能：通过CMP-x-EN寄存器（DAC-x-VOUT-CMP-CONFIG）使能比较器模式，AIN1 为比较器输入，可设置 12 位阈值（CMP-THRESHOLD）用于过温、过流等故障检测。
  • 输出控制：支持推挽 / 开漏输出（CMP-x-OD-EN）与输出相位反转（CMP-x-INV-EN），故障时可强制 PI 控制器输出预设值（FIXED-OUTPUT），例如 TEC 过流时关闭输出，提升系统安全性。
• 输入范围 ：Hi-Z 模式下输入范围 VREF/3，有限阻抗模式下 VREF，避免输入过压损坏器件（如外部传感器异常时的电压冲击）。

2. I²C 控制器与外部传感器对接

（1）核心功能

• 外设支持 ：通过 A0/SDI/SCL2（I²C 时钟）、NC/SDO/SDA2（I²C 数据）引脚对接外部数字温度传感器（如 TMP102、LM75）或 ADC，支持 7 位从机地址配置（PERIPHERAL-ADDR）。
• 数据处理 ：支持 16 位数据移位（ADC-DATA-SHIFT）、方向选择（SHIFT-DIR）与掩码（DATA-MASK），适配不同外设的数据格式（如 12 位 ADC 数据对齐至 16 位 MSB）。
• 配置灵活性 ：可通过 NVM 存储外设配置（如传感器采样率、分辨率），上电后自动初始化外部传感器，无需 MCU 干预，实现 “上电即监测”。

（2）典型对接流程

1. 硬件连接 ：SCL2 接传感器 SCL，SDA2 接传感器 SDA，传感器 VDD 接 1.8V-5.5V（与 AFE639D2 共地）。
2. 参数配置 ：通过 SPI/I²C 写入PERIPHERAL-ADDR（如 TMP102 地址 0x48）、DATA-REG-ADDR（传感器数据寄存器地址 0x00）。
3. 数据读取 ：PI 控制器通过 I²C 控制器周期性读取传感器数据，与SETPOINT（目标温度对应的 12 位码值）比较，生成误差信号用于闭环控制。

3. PI 控制器与闭环控制

（1）PI 核心功能

• 参数可编程 ：
  • 比例增益（Kp）：16 位参数，默认 0x0064，增大 Kp 可加快误差修正速度（如激光温度骤升时快速冷却），需避免系统振荡。
  • 积分增益（Ki）：16 位参数，默认 0x0001，减小 Ki 可降低稳态误差（如医疗设备需长期稳定在 37°C），Ki=0 时仅比例控制。
  • 输出限制：MAX-OUTPUT（默认 0x7FC0）与MIN-OUTPUT（默认 0x0000）限制 DAC 输出范围，避免 TEC 过流或过压。
• 闭环逻辑 ：
  • 输入：I²C 控制器读取外部温度传感器数据，与SETPOINT（目标温度对应的 12 位码值）比较生成误差信号。
  • 计算：误差信号经 Kp 比例运算与 Ki 积分运算后，叠加COMMON-MODE（标称输出，默认 0x8000）生成 DAC 控制码。
  • 输出：DAC 将控制码转换为电压，驱动 TEC 或 Buck-Boost 转换器，调节温度至目标值；LOOP-POLARITY可反转控制相位，补偿外部电路相位延迟（如转换器的输出滞后）。

（2）NVM 与配置存储

• NVM 功能 ：
  • 存储内容：PI 参数（Kp/Ki/SETPOINT）、DAC 增益、I²C 外设配置等，支持 20000 次擦写（-40°C-85°C）、50 年数据保留，上电后自动加载配置，实现独立运行。
  • CRC 校验：内置 16 位 CRC-16 校验，检测 NVM 数据完整性，若数据损坏（NVM-CRC-FAIL-USER置 1），自动加载出厂默认值，保障配置可靠性。

四、应用设计要点

1. 电源与布局设计

• 供电配置 ：
  • 去耦电容：VDD 引脚外接 0.1μF 陶瓷电容（靠近引脚），CAP 引脚外接 1.5μF 旁路电容（为内部 LDO 滤波），降低电源噪声；外部参考（若使用）需滞后 VDD 上电，避免损坏器件。
  • 接地设计：模拟地（AGND）与数字地单点连接，热焊盘通过过孔连接至 PCB 地平面，减少地环流；I²C 信号线（SCL2/SDA2）需串联 22Ω 限流电阻，避免信号反射。
• 布局规范 ：
  • 分区布局：DAC 输出（OUT0）、比较器输入（AIN1）等模拟信号远离数字信号线（SCL/SDA），输入路径串联 RC 滤波（如 1kΩ+100pF）抑制高频噪声。
  • 热设计：TEC 与 AFE639D2 热焊盘需单独布局散热，避免 TEC 发热影响 AFE 精度（如激光模块中 TEC 与 AFE 分区域散热）。

2. TEC 控制典型应用

以 AFE639D2 驱动 TEC 实现激光二极管温度控制为例，搭配 TPS63020 Buck-Boost 转换器与 TMP102 数字温度传感器，具体设计步骤如下：

1. 硬件连接 ：

• 温度采集：SCL2/SDA2 接 TMP102（地址 0x48），传感器紧贴激光二极管，采集冷端温度。
• 输出驱动：OUT0 接 TPS63020 控制端，FB0 短接 OUT0 形成闭环；AIN1 接电流采样电阻（如 0.1Ω），监测 TEC 电流用于过流保护。

2. PI 参数配置 ：

• 目标温度（30°C）：TMP102 输出 12 位码值 0x0138（对应 30°C），设置SETPOINT=0x0138。
• 增益调节：Kp=0x0FA0（加快动态响应）、Ki=0x0001（降低稳态误差），LOOP-POLARITY=0（适配外部电路相位）。
• 输出限制：MAX-OUTPUT=0x7FC0（对应 DAC 输出～5.48V）、MIN-OUTPUT=0x0000，避免 TEC 电流超过额定值（如 1A）。

3. 故障保护 ：

• 比较器阈值：CMP-THRESHOLD=0x7FC0（对应电流采样电阻电压～0.1V，即 1A），当 TEC 电流超过阈值时，比较器输出低电平，PI 控制器切换至FIXED-OUTPUT=0x0000（关闭 TEC）。

五、订购信息与设计支持

1. 订购型号

订购型号	封装	引脚数	工作温度	载体类型	RoHS	备注
AFE639D2RTER	WQFN（RTE）	16	-40-125°C	卷带（3000 个 / 卷）	符合	12 位 DAC，I²C 控制器
AFE639D2RTER.A	WQFN（RTE）	16	-40-125°C	卷带（3000 个 / 卷）	符合	同 AFE639D2RTER

2. 设计支持资源

• 技术文档 ：TI 官网提供 AFE639D2 评估模块（EVM）用户指南、TEC 控制参考设计（如激光冷却方案）、PCB 布局指南，以及配套器件文档（如 TPS63020 Buck-Boost 转换器、TMP102 传感器）。
• 开发工具 ：AFE639D2 EVM 支持快速验证 PI 控制精度、I²C 外设对接性能，配套软件可配置寄存器、实时监控温度与 DAC 输出电压，加速系统调试。
• 技术支持 ：TI E2E™论坛提供 AFE639D2 设计专家解答，涵盖 PI 参数整定、I²C 外设兼容性、噪声抑制等常见问题，助力解决复杂应用场景难题。
