DBC解析入门：从数字到物理意义的转变

在汽车电子系统中，数据通信至关重要，而DBC解析是理解总线通信数据的关键。本文将带你了解DBC解析如何将复杂的数字信号转换为直观的物理参数，帮助你快速掌握其核心概念和应用。



 DBC解析简介

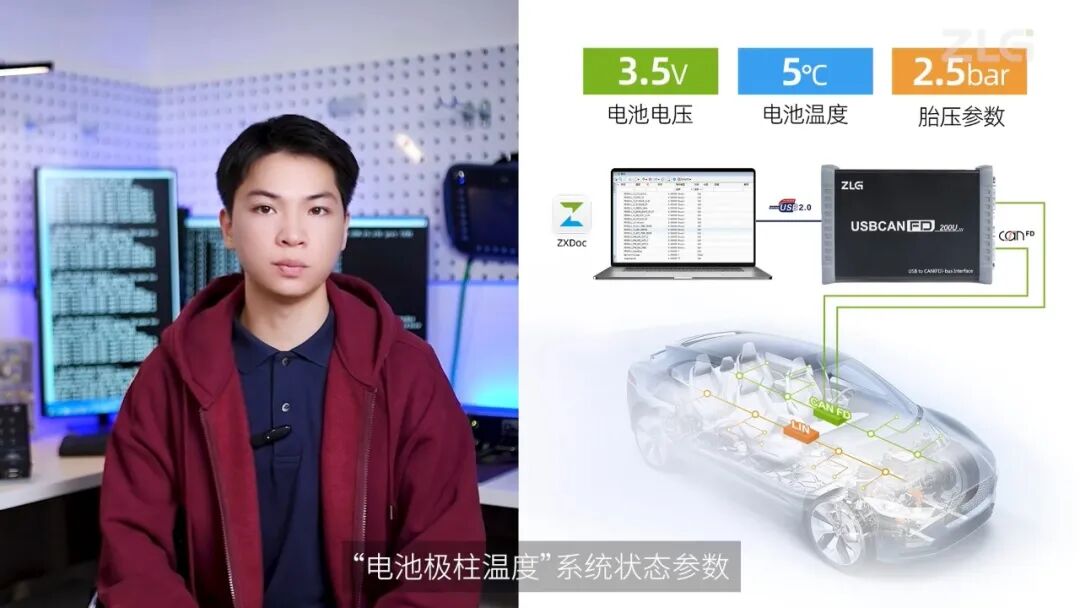

简单来说，DBC解析就是把总线通信中的“纯数字”数据（ID+Data）转换成我们能看懂的“中文”数据。例如，汽车动力总成PT CAN(FD)总线工程师们关注的BMS上的“电池电压”“电池极柱温度”等系统状态参数，都是通过DBC解析得到的实际物理值。也就是说，CAN(FD)总线通信的数据类型可以通过DBC文件来读取和理解。

 DBC文件的作用

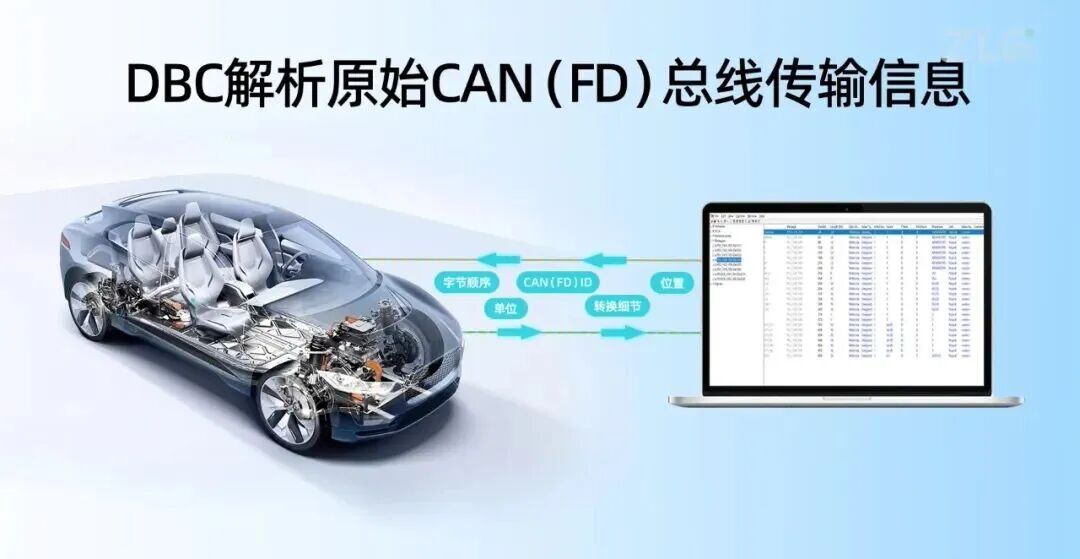

DBC文件是CAN(FD)报文的数据库，它是一种基于ASCII的翻译，广泛应用于汽车工业。这些文件可以通过描述CAN(FD)帧内的数据来帮助我们识别它。作为CAN(FD)数据库，文本文件包含了一些将原始CAN(FD)总线解码为物理值的信息，因此它也起到了信号库的作用。DBC是处理8字节（CAN FD：16字节）十六进制CAN(FD)报文和原始CAN(FD)数据的识别和转换最常用的方法。

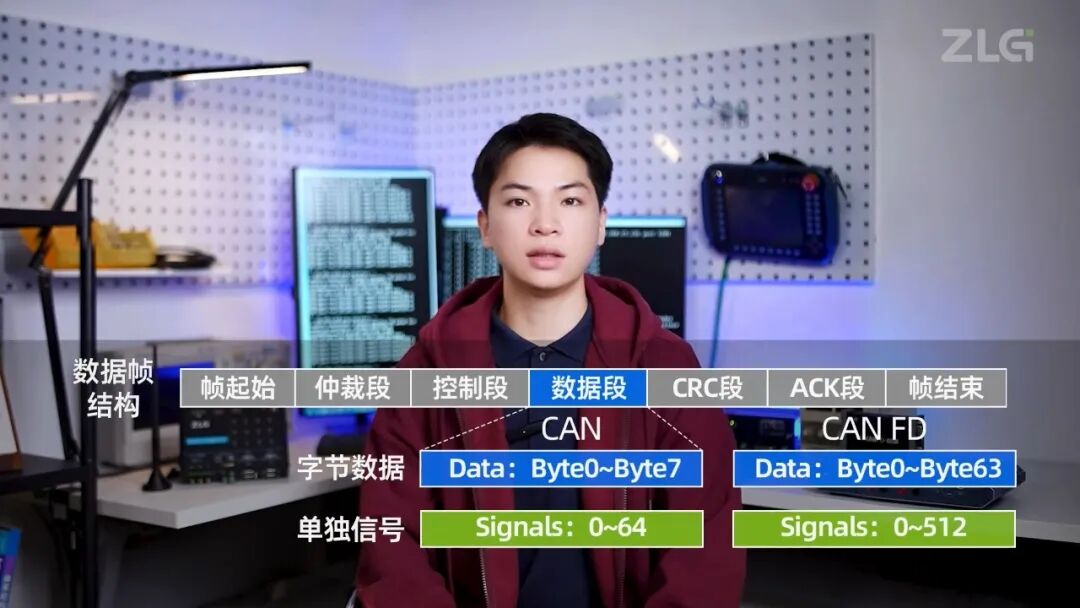

 CAN帧数据结构



一个CAN帧中的数据可以分成8个单字节的值、即64个单比特值（CAN FD：64字节，512比特）。也就是说，数据字段最多可以包含8个字节的数据（CAN FD：64字节），一个CAN帧可以包含0到64个单独的信号（CAN FD：0~512）。

 DBC文件的关键信息

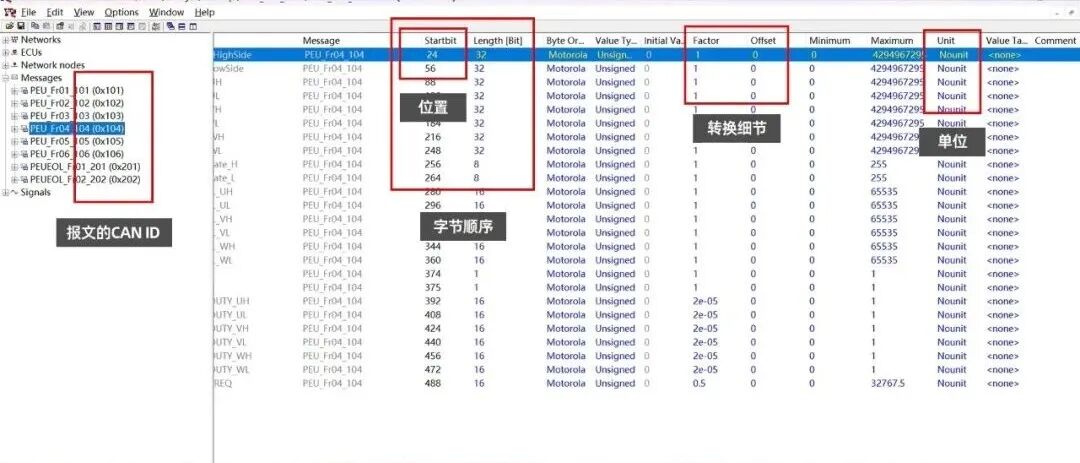

1. DBC文件包含以下信息

• 当前信号报文的CAN ID（即DBC中的Message）；
• 信号（signal，即帧data）在CAN(FD)报文中出现的位置；
• 信号的字节顺序；
• 信号的转换细节；
• 信号的单位。

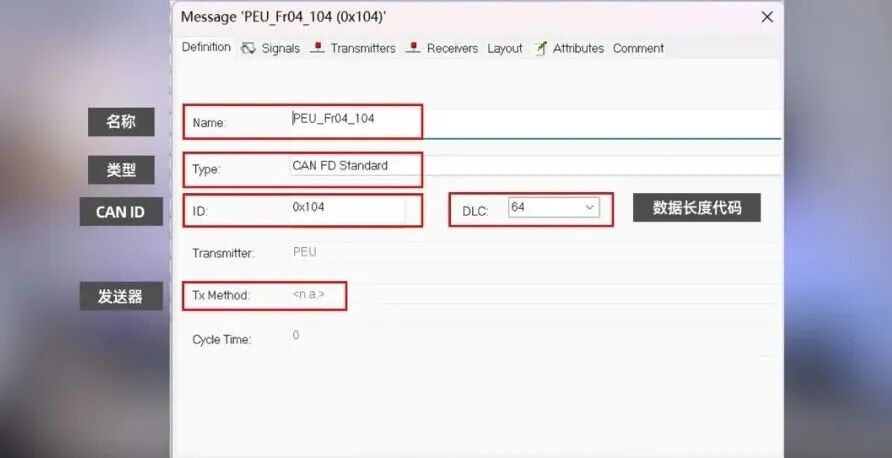

2. 报文message的定义

• CAN(FD) ID；
• 报文的名称；
• CAN（FD）报文的类型（标准帧/扩展帧）；
• 数据长度代码（DLC）；
• 发送器。

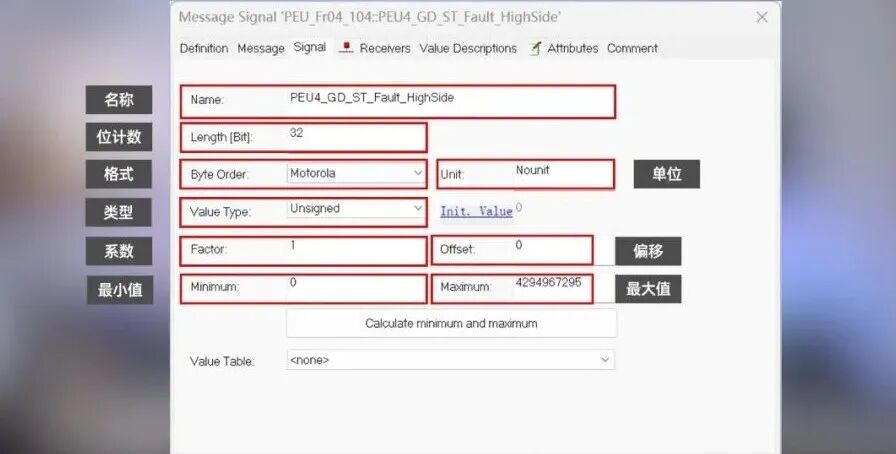

3. 信号Signal的定义

• 信号名称；
• 单位；
• 起始位；
• 位计数；
• Byte Order；
• 类型；
• Factor（系数）；
• Offset（偏移）；
• 最小和最大的信号值。

看完这些，相信大家对DBC文件已经有了初步的了解。那么，实际物理值到底是如何计算出来的，ZXDoc又是如何实现DBC解析功能的呢？这些问题的答案，我们将在下期内容中揭晓。
