基于四端自然粘附接触（NAC）的有机单晶四探针电学测量

在有机单晶电学性能表征领域，四探针测量技术因能有效规接触电阻干扰、精准捕捉材料本征电学特性而成为关键方法，Xfilm 埃利四探针方阻仪作为该领域常用的专业测量设备，可为相关研究提供可靠的基础检测支持。

本文基于四端自然粘附接触（NAC）技术，进一步优化有机单晶四探针测量方案，以α-(BEDT-TTF)₂I₃为研究对象，通过四探针测量观测到陡峭的金属- 绝缘体转变温度依赖性，且以光刻工艺保证四探针电极图案精度，解决传统方法在四探针测量中的局限性。



四端自然粘附接触（NAC）由聚对二甲苯薄膜与表面制备的精细多端电极图案组成。制备流程：

基底准备：清洗玻璃“制备基底”，浸泡光刻胶剥离液（便于后续NAC 剥离）。

薄膜蒸镀：在制备基底上蒸镀900nm 厚聚对二甲苯薄膜（选聚对二甲苯原因：硬度高，剥离时Au 电极不破裂；表面可光刻；气相成膜 conformal；化学稳定、机械柔性）。

电极制备：真空蒸镀30nm 厚 Au 薄膜，通过标准光刻+ 蚀刻工艺形成四探针电极图案。

NAC 剥离：用胶带加固聚对二甲苯薄膜边缘，从制备基底上小心剥离，得到NAC。



样品组装与四探针测量参数调整

/Xfilm

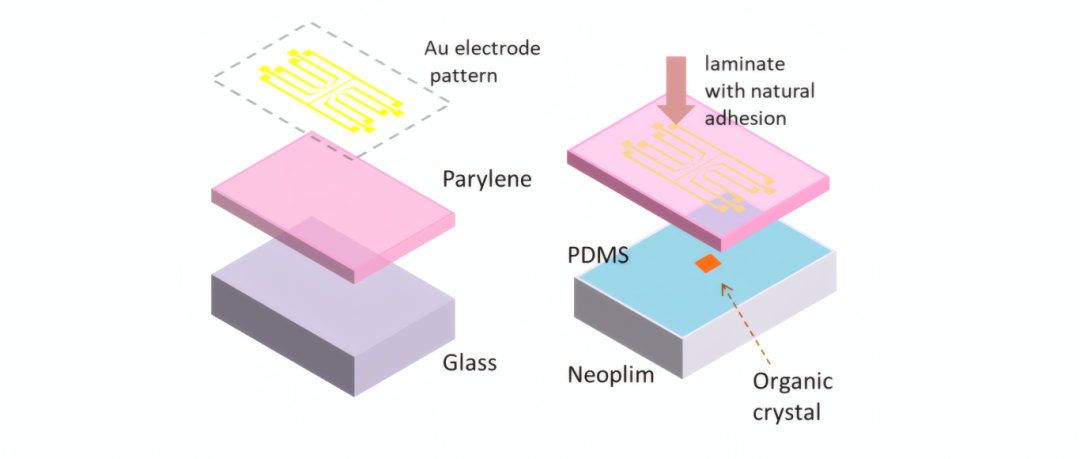

NAC结构（左）和样品（右）的示意图

将α-(BEDT-TTF)₂I₃单晶（通过电化学法生长，尺寸数百微米）预先粘附于PDMS 涂层 Neoplim 薄膜表面，使用含四轴微台与数字显微镜的自制夹具，实现 NAC 与晶体的精准对准，依靠自然粘附固定，若存在气泡则通过真空抽排消除。四探针测量系统采用低温恒温器与温度控制器，设定目标温度、等待时间及温度容差（ΔT），待温度偏差<ΔT 后执行四探针测量，单次测量温度精度达0.07-0.09 K。



四探针电阻-温度关系

/Xfilm

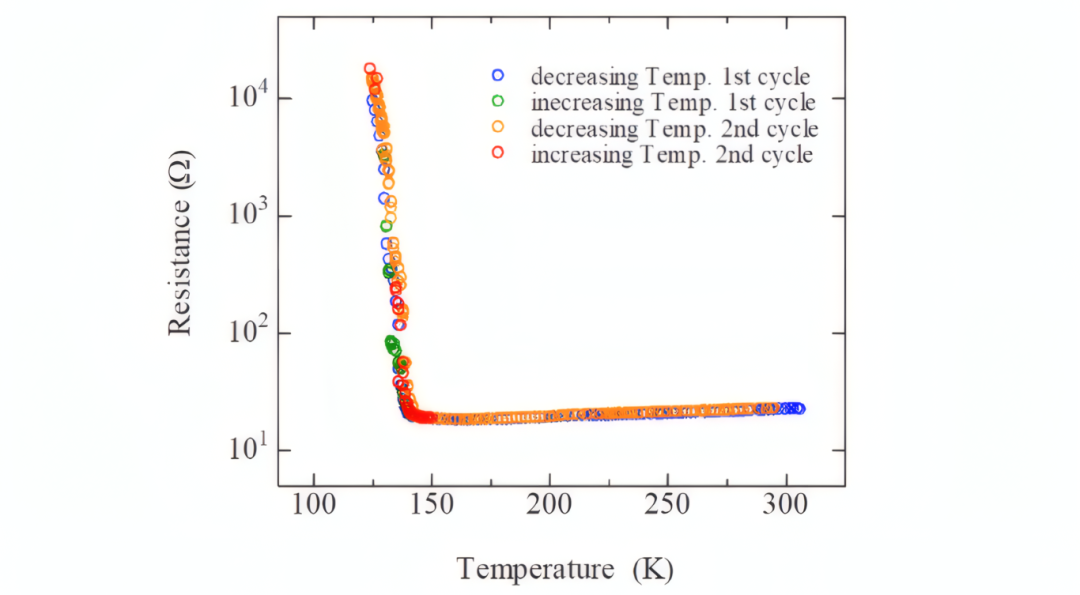

α-(BEDT-TTF)₂I₃四端电阻的温度依赖性

四探针测量结果显示，α-(BEDT-TTF)₂I₃在约 140 K 处出现清晰金属- 绝缘体转变：140 K 以上电阻随温度降低而减小，呈现金属性温度依赖性；140 K 以下电阻随温度降低而增大，表现为绝缘性，与已有研究一致。两次测量循环中，电阻数据无明显退化，证明 NAC 在低温四探针测量中的稳定性。



接触电阻分析与四探针测量优势

/Xfilm

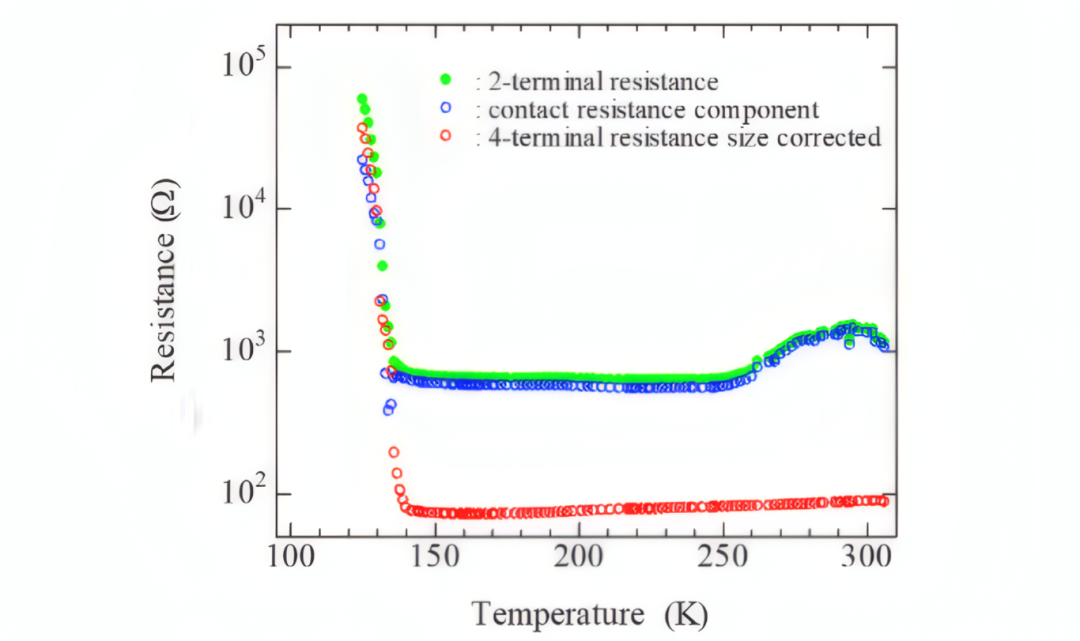

在使用NAC 对α-(BEDT-TTF)₂I₃进行通道长度修正后，观察到的接触电阻的温度依赖性（接触电阻是通过从双端电阻中减去四端电阻得出的）

通过对比二端与四端电阻（结合沟道长度校正），提取接触电阻分量：在金属- 绝缘体相变温度（T_MI）以上，接触电阻主导总电阻且温度依赖性弱；T_MI以下，体电阻因快速增大成为主导。若仅采用二端测量，会因接触电阻掩盖体电阻的本征金属性（如140 K 以上体电阻的金属特性），而四探针测量可有效排除接触电阻干扰，获取晶体真实电学性能。



NAC 在四探针测量中的普适性

/Xfilm



NAC 因薄且灵活，可粘附于块状至薄片形态的有机晶体（需足够镜面表面积）。对块状β-(BEDT-TTF)₂PF₆的四探针测量显示，其在 295 K 左右的金属 - 绝缘体转变特性可被准确捕捉，进一步验证该技术在宽尺寸范围有机单晶四探针测量中的适用性。

综上，本文提出的四端自然粘附接触技术（NAC），为有机单晶四探针电学测量提供有效解决方案：

该方法依靠自然粘附避免热/ 化学损伤，且低温下稳定。

有效排除接触电阻干扰，为有机单晶电学性能研究提供新路径。

适用尺寸范围广，涵盖薄片微晶体至块状有机晶体，可实现数百微米级晶体的多端电学接触。
