AMC60804 光收发器监控器和控制器技术手册

该AMC60804是一款高度集成的低功耗模拟监视器和控制器，针对电吸收调制激光器（EML）进行了优化。

该AMC60804包括四个12位电流输出数模转换器（IDAC）和四个具有可编程输出范围的12位电压输出DAC（VDAC）。该AMC60804还包括一个12位、1MSPS模数转换器（ADC），用于外部信号和内部信号监控、电源和温度报警监控器，以及一个高精度内部基准。
*附件：amc60804.pdf

AMC60804 VDAC 支持正负输出范围作，能够或吸收高达 50 mA 的电流，使其成为 EML 中偏置电吸收调制器 （EAM） 的绝佳选择。此外，AMC60804 IDAC 支持 150 mA 的满量程输出范围，功耗极低，因此无需外部元件对 EML 激光二极管进行偏置。AMC60804四个 VDAC 和四个 IDAC 相结合，可对多达四个 EML 激光器进行精确偏置。

该AMC60804包括四个输入引脚，这些引脚复用到ADC，并集成了一个低延迟窗口比较器，使该器件成为接收信号强度指示器（RSSI）和信号丢失（LOS）检测的绝佳选择。ADC还能够测量IDAC引脚上的电压，以及VDAC提供或吸收的电流，从而能够监控这些输出。

该器件AMC60804低功耗、高集成度、极小尺寸和宽工作温度范围，使其成为光模块中 EML 激光器的一体化低成本控制电路的绝佳选择。

特性

• 四个12位电流输出DAC （IDAC）
  • 150mA 满量程输出范围
• 四个 12 位电压输出 DAC （VDAC）
  • 可选满量程输出范围：–5 V、–2.5 V、+2.5 V 和 +5 V
  • 大电流驱动能力：±50 mA
• 12 通道、12 位、1-MSPS SAR ADC
  • 四个外部输入：2.5V 和 5V 输入范围
  • 四个 IDAC 电压监控通道
  • 四个 VDAC 电流监控通道
  • 可编程定序器
  • 可编程超出范围警报
• 内部2.5V基准电压源
• 供应和温度故障报警
• SPI 和我^2^C 接口：1.7V 至 3.6V 工作电压
  • SPI：4线接口
  • 我^2^C：四个从地址
• 指定温度范围：–40°C 至 +125°C

参数

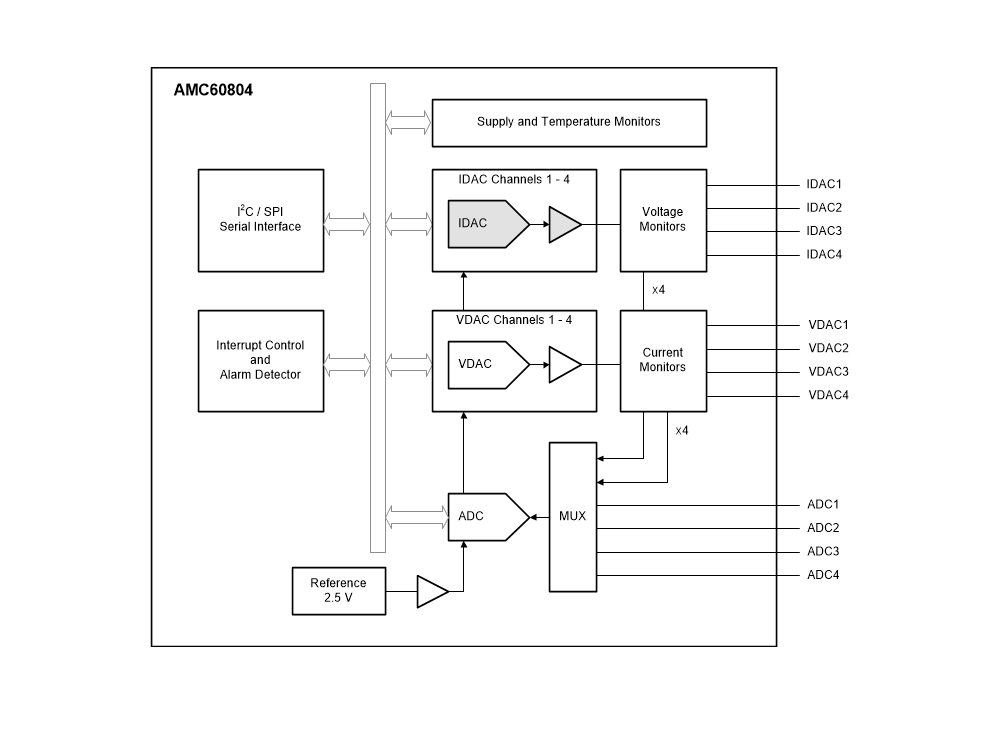

方框图

AMC60804 是德州仪器推出的高集成度模拟监控与控制器，核心优势为集成多通道 DAC/ADC、宽输出范围与低功耗特性，专为电吸收调制激光器（EML）设计，适配光模块、城域内直流互连等场景的偏置控制与信号监控需求。

核心参数与特性

• DAC 配置：4 路 12 位电流输出 DAC（IDAC），满量程输出 150 mA；4 路 12 位电压输出 DAC（VDAC），输出范围可选 ±2.5V/±5V，驱动能力 ±50 mA。
• ADC 配置：12 位 1-MSPS SAR ADC，共 12 个通道，含 4 路外部输入（2.5V/5V 输入范围）、4 路 IDAC 电压监控通道、4 路 VDAC 电流监控通道。
• 辅助功能：内置 2.5V 高精度参考源；支持可编程序列器与超量程报警；集成电源和温度故障报警功能。
• 接口与供电：支持 SPI（4 线）和 I2C（4 个从机地址）接口，供电电压 1.7V-3.6V；工作温度–40°C 至 + 125°C，采用 36 引脚 DSBGA 封装（2.56mm×2.56mm）。

关键功能设计

• 信号链架构：DAC 与 ADC 协同工作，可实现 EML 激光器的精准偏置（IDAC 偏置激光二极管，VDAC 偏置电吸收调制器）与输出监控。
• 监控与报警：ADC 可实时采集外部信号、DAC 输出状态，配合可编程报警功能，快速响应异常信号；电源与温度监控提升系统可靠性。
• 灵活控制：通过 SPI/I2C 接口配置 DAC 输出、ADC 采样序列，支持多从机地址的 I2C 通信，适配多器件协同场景。

典型应用场景

• 光通信：光模块中的 EML 激光器偏置控制与状态监控，实现激光功率与调制精度调节。
• 城域互连：城域内直流互连系统的信号调理与监控，保障数据传输稳定性。

设计与使用建议

• 电源与去耦：参考引脚需就近并联去耦电容，降低电源噪声对参考源精度的影响；模拟电源与数字电源建议分开布线，减少干扰。
• 接口配置：根据系统需求选择 SPI 或 I2C 通信，I2C 需注意从机地址分配；SPI 通信需遵循时序要求，确保配置数据可靠传输。
• 布局注意：DSBGA 封装需严格遵循 PCB 布局规范，确保引脚焊接可靠性；模拟信号与数字信号分区域布线，避免串扰。
