DAC53401-Q1 汽车级 10 位 1 通道 VOUT 智能 DAC技术手册

描述

10 位 DAC53401-Q1 和 8 位 DAC43401-Q1 (DACx3401-Q1) 是引脚兼容的汽车、缓冲、电压输出、智能数模转换器 (DAC) 系列。这些器件功耗极低,采用微型 8 引脚 WSON 封装。该功能集与微型封装和低功耗相结合,使 DACx3401-Q1 成为 LED 和通用偏置点生成、电源控制和 PWM 信号生成等应用的绝佳选择。
*附件:dac53401-q1.pdf

这些器件具有非易失性存储器 (NVM)、内部基准电压源和 PMBus 兼容 I^2^C 接口。DACx3401-Q1 使用内部基准电压源或电源作为基准电压源工作,并提供 1.8 V 至 5.5 V 的满量程输出。器件通过 I 进行通信^2^C 接口。这些设备支持 I^2^C标准模式、快速模式、快速模式plus。

DACx3401-Q1 因其先进的集成功能而成为智能 DAC 器件。这些智能 DAC 的力检测输出、PWM 输出和 NVM 功能无需使用软件即可实现系统性能和控制。

特性

  • 符合 AEC-Q100 标准,适用于汽车应用:
    • 温度等级 1:–40°C 至 +125°C,T一个
  • 1 LSB INL 和 DNL(10 位和 8 位)
  • 工作范围广:
    • 电源:1.8 V 至 5.5 V
  • PMBus™ 兼容 I^2^C接口
    • 标准、快速和快速模式加
    • 由A0引脚配置的四个从地址选项
    • 1.62伏伏IH的带 V DD = 5.5 伏
  • 用户可编程非易失性存储器(NVM、EEPROM)
    • 保存和调用所有寄存器设置
  • 可编程波形生成:方波、斜坡波和锯齿波
  • 使用三角波形和 FB 引脚的脉宽调制 (PWM) 输出
  • 数字压摆率控制
  • 内部参考
  • 极低功耗:1.8 V 时为 0.2 mA
  • 灵活启动:高阻抗或 10K-GND
  • 微型封装:8引脚WSON(2 mm × 2 mm)

参数

数模转换器

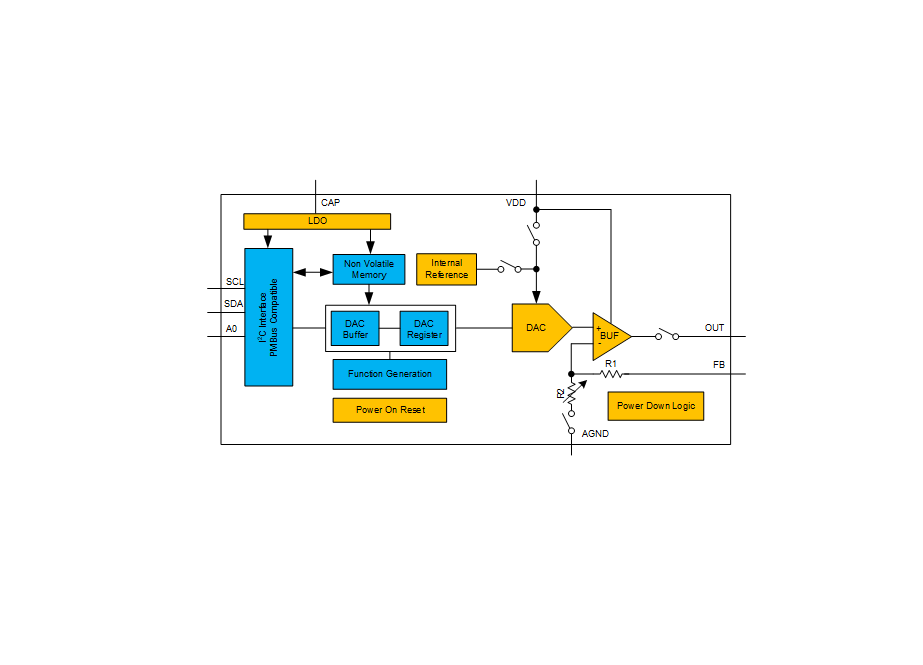

方框图

数模转换器
DACx3401-Q1 系列(含 10 位 DAC53401-Q1 与 8 位 DAC43401-Q1)是德州仪器推出的 AEC-Q100 认证汽车级智能 DAC,核心优势为低功耗、小封装与多功能集成,专为车载 LED 驱动、电源控制等汽车电子场景设计。

核心参数与特性

  • 分辨率与精度:DAC53401-Q1 为 10 位、DAC43401-Q1 为 8 位;INL 与 DNL 均为 ±1 LSB,总未调整误差(TUE)低;增益误差最大 ±0.5% FSR,偏移温漂 ±10 µV/°C,精度稳定。
  • 输出与动态性能:输出电压范围 0-VDD(1.8V-5.5V),支持内部 1.21V 参考(增益 1.5x/2x/3x/4x);压摆率 1 V/µs,建立时间 8µs-12µs,输出噪声低至 34 µVPP(0.1Hz-10Hz)。
  • 供电与封装:单电源供电 VDD 1.8V-5.5V,正常工作电流仅 0.5mA,掉电电流 80µA;8 引脚 WSON 封装(2mm×2mm),工作温度 - 40°C-125°C,符合汽车级温度等级 1 要求。
  • 接口规格:PMBus 兼容 I²C 接口,支持标准 / 快速 / 快速 + 模式,速率最高 1 MHz;A0 引脚可配置 4 种从机地址,适配多器件集成。

关键功能设计

  • 非易失性存储(NVM):支持存储所有寄存器配置,上电自动加载,实现 “设置即忘” 操作;内置 CRC 校验,确保存储数据完整性。
  • 波形与 PWM 生成:可编程生成三角波、锯齿波、方波,结合 FB 引脚可实现 PWM 输出;支持数字摆率控制,步长与速率可编程,适配电压渐变场景。
  • 灵活工作模式:支持掉电模式(高阻 / 10kΩ-GND 可选)、PMBus 兼容模式(支持开机 / 关机 / 裕量调整等命令),无需处理器即可独立工作。
  • 校准与保护:内置电源复位(POR)电路,确保上电稳定;支持设备锁定功能,防止误写寄存器,提升系统安全性。

典型应用场景

  • 汽车电子:车载大灯 / 尾灯 LED 驱动、USB 充电控制、电源供应器裕量调整,满足汽车级可靠性要求。
  • 工业与车载控制:自适应电压调节(AVS)、精密电路偏移与增益微调、独立 PWM 控制回路,适配低功耗高精度控制场景。

设计与使用建议

  • 电源与去耦:VDD 引脚就近并联 0.1µF 陶瓷去耦电容,CAP 引脚需接 0.5µF-15µF 旁路电容,确保 LDO 稳定工作。
  • 接口配置:I²C 总线 SCL/SDA 引脚需外接上拉电阻,A0 引脚根据需求连接 VDD/AGND/SCL/SDA 配置地址;启用 PMBus 模式需设置 EN_PMBus 寄存器位。
  • 布局注意:模拟信号与数字信号分区域布线,AGND 引脚需可靠接地;反馈引脚 FB 布线短而直,减少寄生参数影响控制精度。
  • 校准与存储:关键配置(如输出范围、摆率)建议写入 NVM,避免上电重复配置;定期校验 NVM CRC 状态,确保配置数据无损坏。
