TE Connectivity 预装接线盒技术解析与应用指南

TE Connectivity/Entrelec预装接线盒提供自适应解决方案，用于管理工业设置中的电气连接和分支。这些配电箱有助于向分散在整个设施和建筑物的设备分配电力。这些预装接线盒配有预安装和预标记的Entrelec接线端子组件，具有6或12个连接、预装电缆密封套和多个电缆进入方向。此系列接线盒采用两种技术（PI弹簧和螺旋夹），可让用户节省高达50%的连接时间。此系列预装接线盒具有0.22mm² 至4mm ² 连接容量，防护等级为IP66。 典型应用包括机械、工业生产线、HVAC和室内/室外照明。

数据手册；*附件：TE Connectivity ， Entrelec 预装接线盒数据手册.pdf

6接线端子接线盒（1SNS4700Z0206和1SNS470000Z0207）设有3个带塑料电缆密封套的电缆入口。12接线端子接线盒（1SNS4700Z0208和1SNS470000Z0209）设有5个带塑料电缆密封套的电缆入口。与电缆密封套入口相比，这些接线盒中的组件旋转45 °，以便于连接。连接一个或两个小型电机的接线盒（1SNS4700Z0210和1SNS470000Z0211）具有3个带塑料电缆密封套的电缆入口。这些接线盒包括4x2极插入式跳线。

特性

• 包括预安装和预标记端子块组件以及预安装的电缆密封套
• 灵活选择螺丝夹和PI弹簧技术
• 预标记端子块有助于节省时间和库存
• 连接容量：0.22m2^^ 至4mm2^^
• 电机应用接线端子的颜色编码
• IP66防护等级
• 1SNS470000Z0206和1SNS470000Z0207：
  • 3个电缆入口，带塑料电缆密封套
  • 1入口，带圆形插头，可选电缆密封套安装
• 1SNS470000Z0208和1SNS470000Z0209：
  • 5个电缆入口，带塑料电缆密封套
  • 1入口，带圆形插头，可选电缆密封套安装
  • 与电缆密封套入口相比，组件旋转45 °，以便于连接
• 1SNS470000Z0210和1SNS470000Z0211：
  • 5个电缆入口，带塑料电缆密封套
  • 1入口，带圆形插头，可选电缆密封套安装
  • 与电缆密封套入口相比，组件旋转45 °，以便于连接
  • 包括4 x 2极插入式跳线

电机应用接线盒

12接线端子接线盒

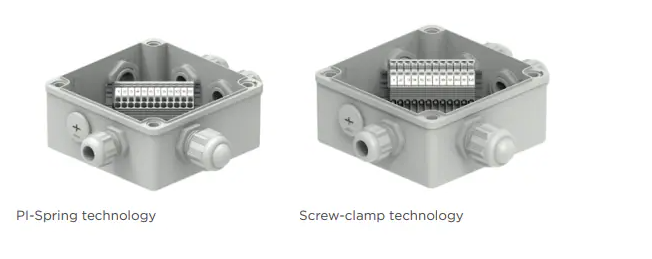

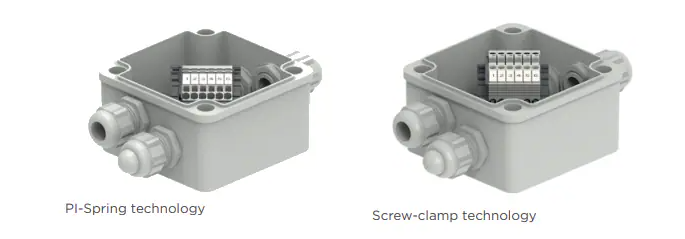

带6个接线端子的接线盒

TE Connectivity 预装接线盒技术解析与应用指南‌

‌摘要‌
TE Connectivity 的预装塑料接线盒系列集成了终端块和电缆接头，为工业电气连接提供了标准化、高效部署的解决方案。本文基于其数据手册，深度解析产品技术特性、配置方法及应用实践。

---

‌一、产品概述与技术优势‌

1. 核心功能

• ‌预装设计‌：终端块组件与电缆接头工厂预装，支持即插即用，减少现场装配时间。
• ‌双连接技术‌：支持传统螺丝夹紧与创新PI-Spring（推入弹簧）技术，后者可节省高达50%的接线时间。
• ‌灵活布线‌：支持多方向电缆接入（3-5个入口），适应复杂现场布局。
• ‌高防护等级‌：IP66认证，适用于室内/户外严苛环境。

2. 关键参数

‌特性‌	‌螺丝夹紧技术‌	‌PI-Spring技术‌
连接容量	0.22-4 mm²（IEC）	0.22-2.5 mm²（IEC）
额定电流	32 A（IEC）/20 A（UL-CSA）	24 A（IEC）/20 A（UL-CSA）
电缆入口	3-5个（标准）	3-5个（标准）
工作温度	-5°C 至 +40°C（安装）	-25°C 至 +60°C（存储）

---

‌二、产品线深度解析‌

1. 6终端块接线盒（型号：JBox 6PNT）

• ‌螺丝夹紧版本‌（1SNS470000Z0207）：
  • 预标号1-6，支持4 mm²电缆接入。
  • 配置3个电缆接头+1个备用圆形插头（可选扩展）。
• ‌PI-Spring版本‌（1SNS470000Z0206）：
  • 快速插拔设计，兼容0.22-2.5 mm²导线。

2. 12终端块接线盒（型号：JBox 12PNT）

• ‌拓扑优化‌：终端块组件旋转45°布局，便于电缆引入。
• ‌电气隔离‌：支持1输入-3输出分布式连接，通过跳线栏实现多电路隔离。

3. 电机专用接线盒（型号：JBox Motor）

• ‌颜色编码‌：灰色（L1/L2/L3）、蓝色（N）、绿色（PE）。
• ‌预装跳线‌：标配4×2极插接跳线，兼容单/双电机连接。

---

‌三、应用场景与配置指南‌

1. 典型拓扑结构

• ‌6终端块电路‌：1输入-2输出分流，支持3电位分配。
• ‌12终端块电路‌：1输入-3输出分流，需选配跳线栏实现电位桥接。

2. 配件选型矩阵

‌配件类型‌	‌作用‌	‌示例型号‌
电缆接头	扩展入口防护	EP-SG-M20-LGR-A（M20螺纹，5-9mm夹持范围）。
跳线栏	多电位并联	JB5-2（2极，32A）
标签支架	线路标识管理	LH-R1（兼容19.5mm宽度标签）。

3. 安装注意事项

• ‌扭矩控制‌：终端块螺丝扭矩需严格控制在0.6 Nm±0.1。
• ‌导线处理‌：剥线长度螺丝夹紧10.5mm，PI-Spring 11mm。
• ‌跳线裁剪‌：交替跳线需在垂直切口处裁剪，确保绝缘完整性。

---

‌四、技术验证与合规性‌

1. ‌标准认证‌：全系列通过IEC 60670-22认证，终端块符合UL/CSA标准。
2. ‌材料阻燃‌：盒体采用UL94 V0级聚碳酸酯，电缆接头为UL94-V2级聚酰胺。

---

‌五、设计优化建议‌

1. ‌选型策略‌：高振动环境优选PI-Spring技术；大电流场景（>4mm²）需选用螺丝夹紧型号。
2. ‌散热管理‌：需参考手册中的降额曲线，避免持续满载运行导致温升超标。
