恩智浦MCXE24x MCU在固态断路器的应用

固态开关技术概述

固态断路器(Solid State Circuit Breaker)是一种利用半导体器件（如晶体管、可控硅、MOSFET、IGBT等）实现电路通断控制的电子开关。

与传统的机械式断路器或接触器不同，固态断路器没有机械运动部件，因而具有更高的可靠性、更快的响应速度和更长的使用寿命。正逐步取代传统机电式断路器，成为现代电力系统中实现快速、可靠过流保护的关键器件。

与依赖机械触点的传统方案不同，SSCB采用半导体开关作为核心执行元件，具备无磨损、响应快、可编程和易于集成智能控制等优势，广泛应用于住宅、工业交流系统及高压直流（HVDC）场景。

工作原理：

固态断路器的核心是半导体器件的导通与关断特性。以MOSFET为例，当其栅极电压达到一定阈值时，器件导通，电流可以从源极流向漏极；当栅极电压低于阈值时，器件关断，电流无法通过。SSCB具备以下明显优势：

高可靠性：无机械磨损，适合高频率操作

快速响应：开关速度可达微秒级

低噪音：无机械动作，运行安静

抗震性强：适合恶劣环境下使用

长寿命：使用寿命远高于机械式开关

固态开关广泛应用于以下领域：

工业自动化：用于PLC控制系统中的负载切换

电力电子：如逆变器、电源管理系统中的电流控制

家电控制：如智能空调、电磁炉等的功率调节

新能源汽车：用于电池管理系统（BMS）和电机驱动控制

医疗设备：要求高可靠性和低干扰的场合

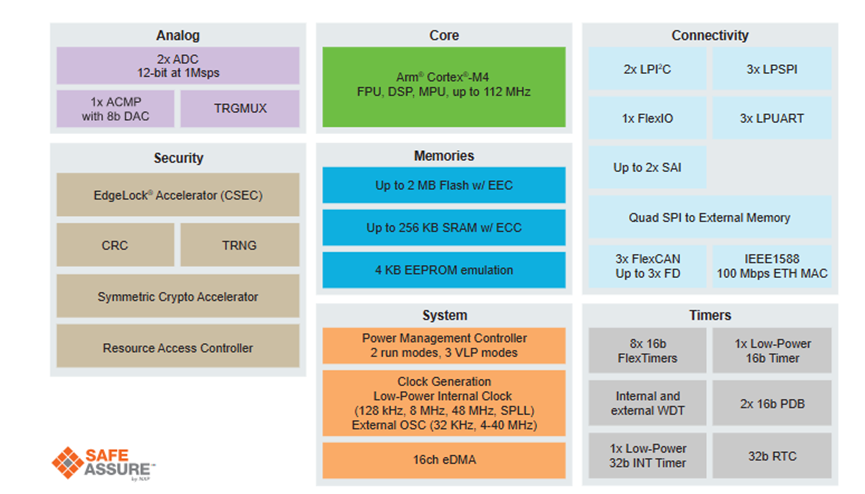

MCXE24x 系列概述

MCXE24x属于 NXP 的MCX MCU 产品线，采用 Arm Cortex-M4F内核，主频高达112MHz，具备强大的计算能力和丰富的外设接口，适用于高可靠性和高安全性要求的嵌入式系统。其采用5V电压，最高支持ESD为4000V，同时提供对IEC 61508 SIL2和IEC60730的完整支持。特别适合需要高抗干扰，高可靠性的工业场合。

核心特点:

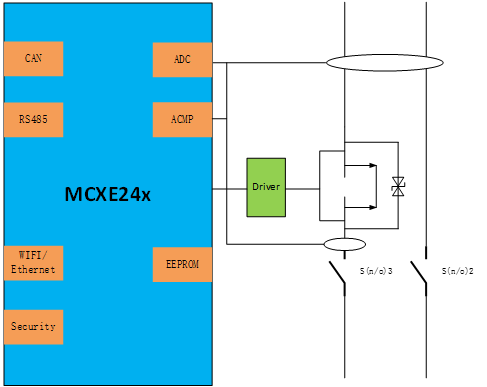

MCXE24是恩智浦一款面向工业控制、电机控制和储能系统的高性能微控制器，专为在高噪声电气环境中稳定运行而设计。

该芯片支持高达5.5V的宽电压输入，搭载的M4F核心具备浮点运算和DSP扩展功能， 运算能力可提供对电能谐波及有电能有效值的算力支持，同时可考虑集成交流电弧检测算法功能。内部集成4KB的EEPROM支持对配置参数及过程数据的记录。2路12bit ADC提供电压和电流的精确采样。支持过欠压的保护功能。1路ACMP可用于短路保护。

同时该芯片提供了多个LPUART同时提供对LIN总线的支持，支持2路以上的CAN总线.这些外设提供了对工业现场总线和汽车总线的高度支持。最小48/64 LQFP支持小体积产品应用场合。MCXE非常合适在SSCB中的应用。

处理器：Arm Cortex-M4F，支持 DSP 和浮点运算，适合控制类应用。

存储资源：

高达 2 MB Flash (带ECC)

高达 256 KB SRAM (带ECC)

64 KB FlexNVM (支持EEPROM仿真)

4KB FlexRAM可配置为SRAM或EEPROM

电压范围：2.7V 至 5.5V，支持5V 供电，适应工业噪声环境

温度范围：-40°C 至 125°C适合严苛工业环境

安全性：

支持IEC 61508 SIL2安全认证

集成EdgeLock 安全加速器，支持安全启动、调试、更新等功能

128位唯一ID，支持加密和身份验证

通信接口：

CAN FD (最多3个FlexCAN 模块)

10/100 Mbps Ethernet (支持IEEE1588)

UART、SPI、I2C (均为低功耗版本，支持DMA)

FlexIO模块可模拟多种通信协议

模拟功能：

两个 12 位ADC (每个最多32路输入)

一个模拟比较器 (带内部DAC)

人机接口：

多达128个GPIO，支持中断和非屏蔽中断(NMI)

MCUXpresso SDK：提供完整的软件开发工具链，包括驱动库、示例代码和中间件

安全库支持：预认证的软件库加速IEC61508和IEC60730安全认证流程

未来发展趋势

随着功率半导体技术的发展，固态开关正朝着更高电压、更大电流、更小体积和更智能化方向发展。碳化硅（SiC）和氮化镓（GaN）等新型材料的应用也正在推动固态开关在高效能电力系统中的广泛应用。
