【避坑指南】乐鑫科技ESP32-P4系列开发板接屏秘笈大公开！错一步屏幕秒变“砖”！



是不是总觉得接个屏幕而已，能有多难？但就是这看似简单的连接，稍有不慎，分分钟让你的屏幕“原地升天”！别慌，启明云端ESP32-P4系列开发板的接屏线序指南这就为你双手奉上，条条都是保屏重点！

核心警告：切勿盲目套用！

首先，请将这句话刻在脑子里：视频里的线序只适配视频内的特定屏幕！ 连接其他任何屏幕，都必须、一定、务必要自己去查找对应的线序定义。切勿盲目套用视频参数！

通用保命法则：断电！辨方向！

在动手连接任何线缆之前，请务必 【断开电源】！这是避免“烧屏”风险的第一道，也是最重要的一道防线。



ESP32-P4-MINI开发板

【排线方向】排线蓝色面朝上，银色面朝下。接反直接面临烧屏风险！

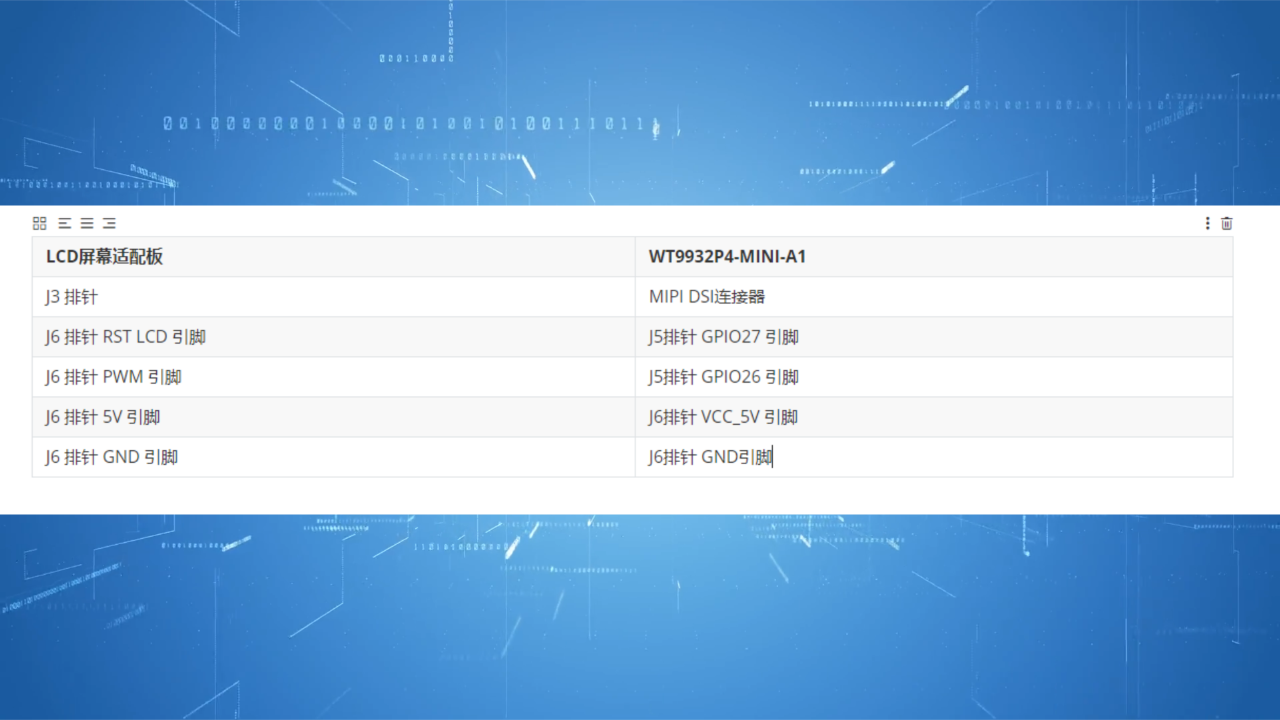

【引脚连接】根据实际屏幕的引脚定义，将开发板的以下引脚与屏幕准确对接：

【郑重提醒】视频线序仅适配特定屏幕，连接其他屏幕请自行查找对应线序，切勿套用！



ESP32-P4C5全功能开发板



【接触摸屏】排线蓝色面朝上，银色面朝下

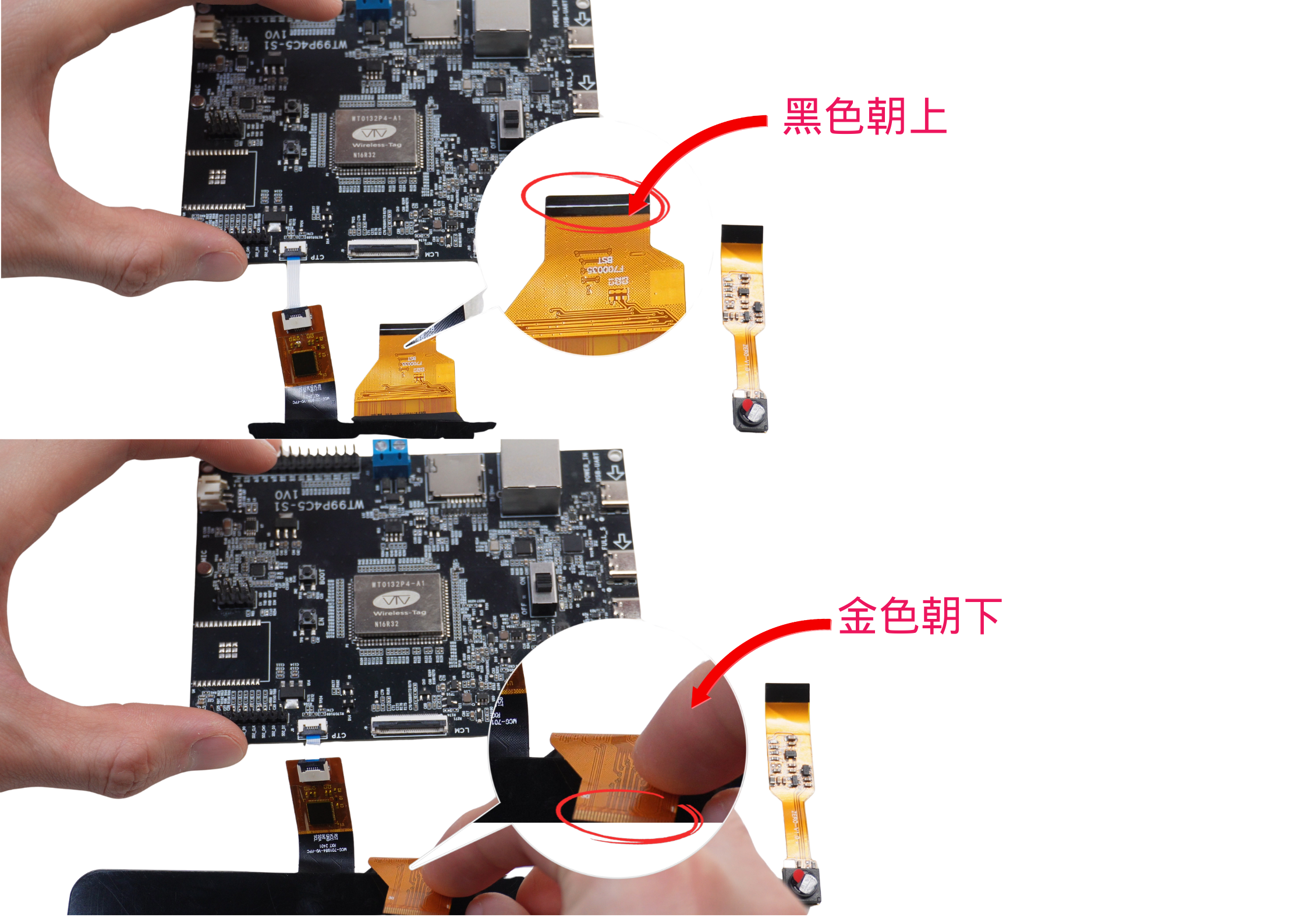

【接普通屏幕】注意！这里有个关键变化：排线黑色面朝上，金色面朝下



【最终步骤】连接成功后，才能接入电源。

ESP32-P4C5全功能开发板我们准备了详细的固件烧录教程，大家可以参考学习：

ESP32-P4C5全功能开发板支持烧录小智，如有需求，可以公众号后台私信关键词“P4C5全功能小智AI”即可获取ESP32-P4C5全功能开发板烧录小智源代码百度网盘链接！





ESP32-P4C5开发板

【排线方向】继续牢记：排线蓝色面朝上，银色面朝下



【引脚对接】根据屏幕引脚定义，准确连接：

除了接屏教程，我们也准备了ESP32-P4C5开发板的上手指南，如有需求可以参考学习：





ESP32-P4-TINY开发板

【排线方向】依然是：蓝色朝上，银色朝下



【引脚连接】注意配置差异，需要连接：

【特别说明】此款开发板无需连接PWM引脚，切勿画蛇添足！
