AMC1336 ±1V 输入、精密电压检测增强型隔离调制器

AMC1336是一种精密的 δ-σ （ΔΣ） 调制器，其输出通过具有很强抗磁干扰能力的电容式双隔离栅与输入电路隔开。该屏障经认证可提供高达 8000 V 的增强隔离峰根据 DIN VDE V 0884-11 和 UL1577 标准。该隔离式调制器与隔离式电源结合使用，可分离在不同共模电压电平下运行的系统部件，并保护低压部件免受损坏。
*附件：amc1336.pdf

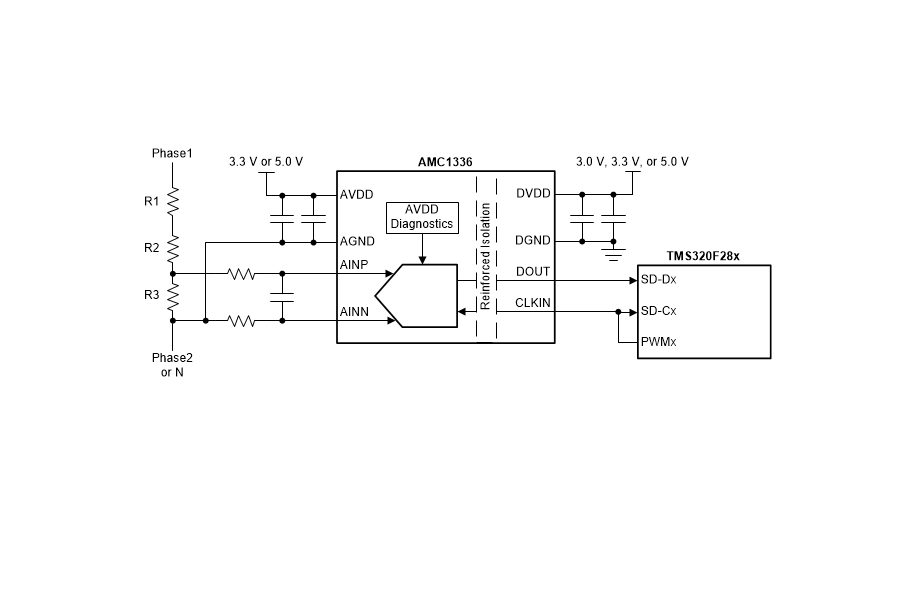

独特的宽双极。AMC1336的±1V输入电压范围及其高输入电阻支持在高压应用中将器件直接连接到电阻分压器。当与数字滤波器（例如，集成在 TMS320F28004x、TMS320F2807x 或 TMS320F2837x 微控制器系列中）一起使用以抽取输出比特流时，该器件可以在 82 kSPS 的数据速率下实现 16 位分辨率，动态范围为 87 dB。

在高压侧，AMC1336由
3.3V或5V电源供电。隔离式数字接口采用3.0V、3.3V或5V电源供电。

AMC1336性能在–40°C至+125°C的扩展工业温度范围内指定。

特性

• 针对电压测量优化的输入结构：
  • 输入电压范围：±1 V
  • 输入电阻：1.5 GΩ（典型值）
• 优异的直流性能：
  • 失调误差：±0.5 mV（最大值）
  • 失调漂移：±4 μV/°C（最大值）
  • 增益误差：±0.25%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
• 瞬态抗扰度：115 kV/μs（典型值）
• 缺少高侧电源检测
• 安全相关认证：
  • 8000伏峰根据 DIN VDE V 0884-11： 2017-01 的强化隔离
  • 5700伏有效值根据 UL1577 隔离 1 分钟
  • IEC 62368-1 终端设备标准

参数

方框图

AMC1336 是德州仪器推出的小型高精度增强型隔离 ΔΣ 调制器，专为高压场景下的电压测量设计，核心优势是高隔离等级与精准的直流 / 交流性能。

核心参数与特性

• 输入与精度 ：差分输入电压范围 ±1 V，输入电阻典型值 1.5 GΩ；失调误差最大 ±0.5 mV，失调漂移最大 ±4 µV/°C，增益误差最大 ±0.25%，增益漂移最大 ±40 ppm/°C。
• 隔离与抗干扰 ：具备增强型隔离，符合 DIN VDE V 0884-11（8000 VPEAK）和 UL1577（5700 V RMS/1 分钟）标准；共模瞬态抗扰度（CMTI）典型值 115 kV/µs，抗磁干扰能力强。
• 信号与接口 ：二阶 ΔΣ 调制器输出 1 位比特流，需搭配数字滤波器（如 sinc3）实现 16 位分辨率，动态范围 87 dB（82 kSPS）；支持 5 MHz-21 MHz 外部时钟，通过 CLKIN/DOUT 引脚与控制器通信。
• 供电与保护 ：高侧电源（AVDD）3.0 V-5.5 V，控制器侧电源（DVDD）2.7 V-5.5 V；具备高压侧电源缺失检测功能，故障时 DOUT 输出稳定低电平。

应用场景

适用于不间断电源（UPS）、光伏逆变器、电机驱动器等设备中的隔离式交 / 直流电压测量。

封装与订购信息

• 采用 5.85mm×7.50mm 8 引脚 SOIC 封装，引脚间距 1.27mm。
• 量产型号包括管装（64 片 / 管）和卷带（1000 片 / 卷）版本，符合 RoHS 标准。
• 引脚镀层为 NIPDAU，MSL 等级 3，峰值回流温度 260°C，工作温度 - 40°C 至 125°C。
