ADS7142-Q1 汽车级 2 通道 12 位 140kSPS I2C 兼容 ADC技术手册

ADS7142-Q1 是一款 12 位、140kSPS 逐次逼近寄存器 （SAR） 模数转换器 （ADC），可自主监控信号，同时最大限度地提高系统功耗、可靠性和性能。该器件使用具有可编程高阈值和低阈值、迟滞和事件计数器的数字窗口比较器实现每个通道的事件触发中断。该器件包括一个位于 SAR ADC 前面的双通道模拟多路复用器，后跟一个内部数据缓冲器，用于转换和捕获来自传感器的数据。

ADS7142-Q1 采用 10 引脚 WSON 封装，可实现仅 900 nW 的低功耗。小巧的外形和低功耗使该器件专为空间受限的应用而设计。
*附件：ads7142-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T一个
• 功能安全功能
  • 可用于帮助功能安全系统设计的文档
• 小封装尺寸：3 mm × 2 mm
• 12 位无噪声分辨率
• 高达 140 kSPS 的采样率
• 高效的主机睡眠和唤醒：
  • 900 nW 的自主监控
  • 用于事件触发主机唤醒的窗口比较器
• 独立配置和校准：
  • 双通道、伪差分或接地检测输入配置
  • 用于校准的可编程阈值
  • 内部校准可改善偏移和漂移
• 误触发预防：
  • 每个通道的可编程阈值
  • 可编程迟滞，实现抗噪性
  • 瞬态抑制的事件计数器
• 我^2^C接口：
  • 兼容 1.65 V 至 3.6 V
  • 8 个可配置地址
  • 高达 3.4 MHz（高速）
• 模拟电源：1.65 V 至 3.6 V

参数

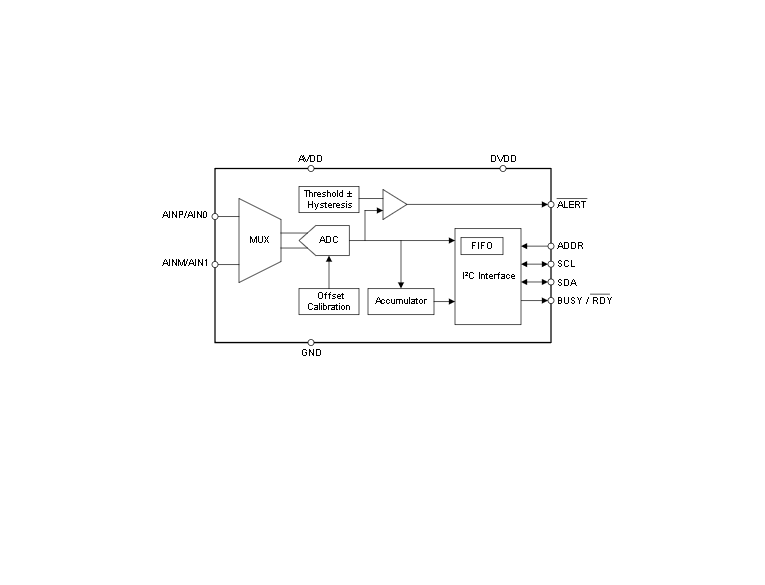

方框图

ADS7142-Q1 是德州仪器推出的汽车级 2 通道 12 位 SAR ADC，符合 AEC-Q100 标准，具备低功耗、可编程阈值和主机唤醒功能，专为车载场景的电压、电流及温度监测设计。

核心参数与特性

• 分辨率与性能 ：12 位无失码分辨率，采样率最高 140 kSPS；DNL 最大 ±1 LSB，INL 最大 ±2.75 LSB，校准后失调误差 ±0.5 LSB，增益误差 ±0.1% FSR。
• 输入与配置 ：支持 2 通道单端、单通道远程地感、单通道伪差分三种输入配置；输入电压范围 0 V 至 AVDD，远程地感模式下 AINM/AIN1 支持 ±100 mV 偏移。
• 低功耗与工作模式 ：自主监测模式功耗仅 900 nW，支持手动模式、自主模式（阈值监测 / 突发数据）、高精度模式（16 次采样累加，等效 16 位分辨率）。
• 核心功能 ：内置数字窗口比较器，支持通道独立可编程阈值、滞后电压和事件计数器（防误触发）；ALERT 引脚可唤醒主机，16 字 FIFO 数据缓冲区存储预 / 后告警数据；I²C 接口支持 1.65 V-3.6 V，8 个可配置地址，最高 3.4 MHz 速率。
• 校准与可靠性 ：上电自动偏移校准，支持手动触发校准；具备 ESD 防护（HBM±2000 V，CDM±500 V），符合功能安全设计要求。

应用场景

适用于数字座舱处理单元、驾驶员监测系统、车载主机、无处理功能的车载摄像头模块等场景的通用电压、电流及温度监测。

封装与订购信息

• 采用 3mm×2mm 10 引脚 WSON 封装，带裸露热焊盘。
• 量产型号为卷带包装（3000 片 / 卷），符合 RoHS 标准。
• 引脚镀层为 SN，MSL 等级 2，峰值回流温度 260°C，工作温度 - 40°C 至 125°C。
