ADC12DJ3200QML-SP 抗辐射性保证 （RHA）、QMLV、300 克拉德、12 位、双通道 3.2GSPS技术手册

ADC12DJ3200QML-SP器件是一款RF采样、千兆采样、模数转换器（ADC），可直接对直流至10GHz以上的输入频率进行采样。在双通道模式下，ADC12DJ3200QML-SP 可以采样高达 3200MSPS。在单通道模式下，该器件可以采样高达 6400MSPS。通道数（双通道模式）和奈奎斯特带宽（单通道模式）的可编程权衡允许开发灵活的硬件，以满足高通道数或宽瞬时信号带宽应用的需求。7GHz的全功率输入带宽（–3dB），在双通道和单通道模式下的可用频率都超过–3dB点，允许对频率捷变系统进行L波段、S波段、C波段和X波段的直接RF采样。

ADC12DJ3200QML-SP 使用高速JESD204B输出接口，具有多达 16 个串行通道和子类 1 合规性，可实现确定性延迟和多设备同步。串行输出通道支持高达 12.8Gbps，并且可以配置为权衡比特率和通道数。创新的同步功能，包括无噪声孔径延迟 （tAD） 调整和 SYSREF 窗口，简化了合成孔径雷达 （SAR） 和相控阵 MIMO 通信的系统设计。双通道模式下的可选数字下变频器（DDC）可降低接口速率（实抽取模式和复抽取模式）和信号的数字混合（仅限复抽取模式）。
*附件：adc12dj3200qml-sp.pdf

特性

• ADC内核：
  • 12 位分辨率
  • 单通道模式下高达 6.4GSPS
  • 双通道模式下高达 3.2GSPS
• 本底噪声（无信号，VFS = 1VPP-DIFF）：
  • 双通道模式：–149.5dBFS/Hz
  • 单通道模式：–152.4dBFS/Hz
• 峰值噪声功率比 （NPR）：45.4dB
• VCMI为0V的缓冲模拟输入：
  • 模拟输入带宽 （–3dB）：7GHz
  • 可用输入频率范围：>10GHz
  • 满量程输入电压（VFS，默认）：0.8VPP
• 无噪声孔径延迟 （tAD） 调节：
  • 精确采样控制：19fs 步长
  • 温度和电压不变延迟
• 易于使用的同步功能
  • 自动 SYSREF 定时校准
  • 样品标记的时间戳
• JESD204B符合 Subclass-1 的接口：
  • 最大通道速率：12.8Gbps
  • 多达 16 个通道可降低通道速率
• 双通道模式下的数字下变频器：
  • 实际输出：DDC 旁路或 2 倍抽取
  • 复数输出：4 倍、8 倍或 16 倍抽取
• 辐射性能：
  • 总电离剂量 （TID）：300krad （Si）
  • 单事件闩锁 （SEL）：120MeV-cm2/mg
  • 单事件扰乱 （SEU） 免疫寄存器
• 功耗：3W

参数

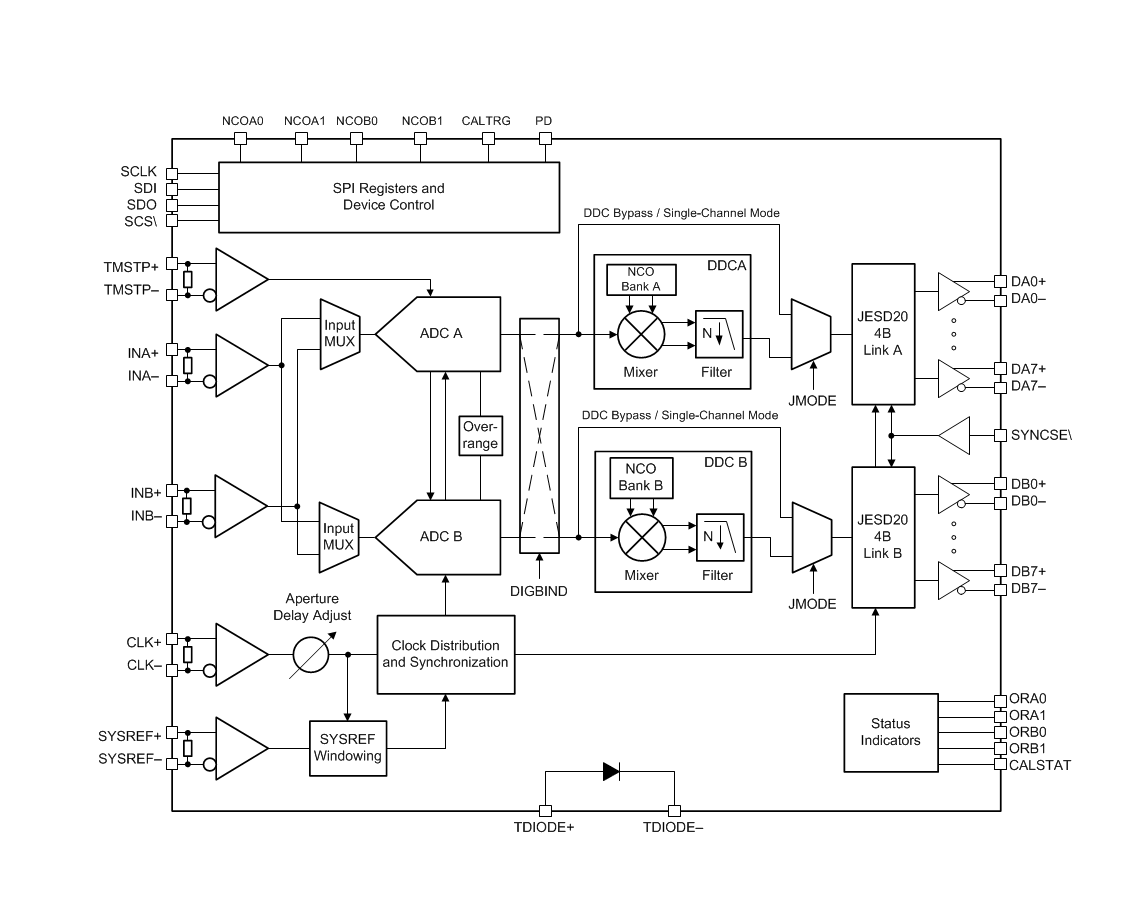

方框图

ADC12DJ3200QML-SP 是德州仪器推出的抗辐射型 RF 采样模数转换器（ADC），符合 QML-SP 标准，核心优势是高采样率、宽输入带宽及多通道灵活配置，专为航天、国防等高可靠性场景设计。

核心参数与特性

• 采样与带宽 ：单通道模式最高 6.4 GSPS，双通道模式最高 3.2 GSPS；模拟输入带宽 7 GHz，可用频率超 10 GHz，支持 L 波段至 X 波段直接采样。
• 分辨率与性能 ：12 位分辨率，单通道噪声基底 - 152.4 dBFS/Hz，双通道 - 149.5 dBFS/Hz；无杂散动态范围（SFDR）最高 69 dBFS，码错误率（CER）低至 10⁻¹⁸。
• 接口与同步 ：兼容 JESD204B subclass-1 接口， lanes 速率最高 12.8 Gbps，最多 16 路 lanes；支持 SYSREF 自动校准、无噪声孔径延迟调节（19 fs 步长），实现多器件同步与确定性延迟。
• 核心功能 ：双通道模式内置数字下变频器（DDC），支持 2/4/8/16 倍抽取；提供前景 / 背景校准，支持偏移滤波与增益 / 偏移微调；具备过范围检测、时间戳功能。
• 抗辐射特性 ：总电离剂量（TID）300 krad (Si)，单粒子锁定（SEL）阈值 120 MeV-cm²/mg，寄存器抗单粒子翻转（SEU）。

应用场景

适用于卫星通信（SATCOM）、相控阵雷达、信号情报（SIGINT）、合成孔径雷达（SAR）、激光雷达（LiDAR）、软件定义无线电（SDR）及光谱分析等高频、高可靠性场景。

封装与订购信息

• 采用 15mm×15mm 196 引脚 CLGA/CCGA 倒装芯片封装。
• 符合 RoHS 标准，引脚镀层为 SNAGCU，MSL 等级 1，峰值回流温度 260°C。
• 工作温度范围 - 55°C 至 125°C，功耗典型值 3 W。

设计与支持

• 电源需采用 1.1V（VA11/VD11）和 1.9V（VA19）供电，模拟地与数字地需直接连接，关键信号需 AC 耦合。
• 支持 SPI 串行编程，提供丰富寄存器配置采样模式、校准参数、DDC 设置等；内置温度监测二极管，支持外部测温。
• 提供评估模块、技术文档及 E2E 论坛支持，可通过 TI 官网订阅文档更新。
