MSP432P401V 具有精密 ADC、512MB 闪存和 128KB RAM 的 SimpleLink 超低功耗 32位 Arm Cortex-M4F MCU

KANA 发表于 2018-11-02 19:32:05

数据：

描述

SimpleLink MSP432P411x和MSP432P401x微控制器（MCU）是具有集成式16位精密ADC的优化型无线主机MCU，可借助FPU和DSP扩展提供超低功耗性能，其中包括100μA/MHz的活动模式功耗和820nA的待机功耗。作为优化的无线主机MCU，MSP432P411x和MSP432P401x可让开发人员向基于SimpleLink无线连接解决方​​案的应用中添加高精度模拟和存储器扩展。

MSP432P411x和MSP432P401x器件是SimpleLink MCU平台的一部分，包含Wi-Fi，低功耗蓝牙，频率低于1GHz的器件和主机MCU。它们均共用一个通用，简单易用的开发环境，其中包含单核软件开发套件（SDK）和丰富的工具集。只需进行一次SimpleLink平台集成，便可将配置文件中的任意器件组合添加到设计中.SimpleLink平台的最终目标是确保设计要求变更时，完全重复使用代码。更多详细信息，请访问www.ti.com /simplelink.

MSP432P411x和MSP432P401x MCU具有配套的综合生态系统，其中包含工具，软件，文档，培训和支持，旨在帮助您快速开始开发。借助该LaunchPad™开发套件或MSP- TS432PZ100目标插座板（附带MCU示例）以及免费的SimpleLink MSP432 SDK，即可开始开发。

特性

  • 内核
    • ARM®32 位 Cortex®- 具有浮点单元和内存保护单元的 M4F CPU
    • 频率最高达 48MHz
    • ULP 基准
      • 150.6 ULPBench™-CP
      性能基准
      • 3.41 CoreMark/MHz
      • 1.22 DMIPS/MHz (Dhrystone 2.1)
  • 高级低功耗模拟 特性
    • 具有 16 位精度和高达 1Msps 速率的 SAR 模数转换器 (ADC)
      • 差分和单端输入
      • 两个窗口比较器
      • 多达 24 个输入通道
    • 内部电压基准，典型稳定度为 25ppm/°C
    • 两个模拟比较器
    • 具有高达 320 段对比度控制的集成 LCD 驱动器
  • 存储器
    • 高达 2048KB 的闪存主存储器（分为两组，支持擦除期间同时读取或执行）
    • 32KB 的闪存信息存储器（包括用于 BSL、TLV 和闪存邮箱的区域）
    • 高达 256KB 的 SRAM（包括 8KB 的备用存储器）
    • 2KB 的实用程序 SRAM
    • 32KB 的 ROM，具有 MSP432™外设驱动程序库
  • 超低功耗工作模式
    • 工作状态：100µA/MHz
    • 低频工作状态：95µA（128kHz 时）
    • LPM3（带 RTC）：820nA
    • LPM3.5（带 RTC）：820nA
    • LPM4：690nA
    • LPM4.5：22nA
  • SimpleLink™ 平台
    • 支持低功耗蓝牙®、 Wi-Fi®以及频率低于 1GHz 的器件
    • 单一开发环境
    • 在 SimpleLink SDK 上实现 100% 代码重复使用
  • 工作特性
    • 宽电源电压范围：1.62V 至 3.7V
    • 温度范围（环境）：-40°C 至 85°C
  • 灵活计时 特性
    • 可编程的内部 DCO（高达 48MHz）
    • 32.768kHz 低频晶振 (LFXT)
    • 高频晶振 (HFXT) 最高可达 48MHz
    • 低频修整内部基准振荡器 (REFO)
    • 极低功耗低频内部振荡器 (VLO)
    • 模块振荡器 (MODOSC)
    • 系统振荡器 (SYSOSC)
  • 代码安全性 特性
    • JTAG 和 SWD 锁定机制
    • IP 保护（多达四个安全闪存区，每个区均可配置起始地址和大小）
  • 增强型系统 选项
    • 可编程的电源电压监控与监测
    • 多级复位，能够更好地控制应用以及调试
    • 8 通道直接存储器访问 (DMA)
    • 具备日历和报警功能的 RTC
  • 时序和控制
    • 多达四个 16 位定时器，每个定时器都有多达五个捕捉/比较/PWM 功能
    • 两个具有中断生成功能的 32 位计时器
  • 串行通信
    • 多达四个 eUSCI_A 模块
      • 支持自动波特率侦测的通用异步收发器 (UART)
      • IrDA 编码和解码
      • 串行通信接口 (SPI)（最高达 16Mbps）
    • 多达四个 eUSCI_B 模块
      • I2C（支持多从器件寻址）
      • SPI（最高达 16Mbps）
  • 灵活的输入/输出 (I/O) 特性
    • 超低泄漏电流 I/O（最大值为 ±20nA）
    • 所有 I/O 均具备电容式触控功能
    • 多达 48 个具有中断和唤醒功能的 I/O
    • 多达 24 个具有端口映射功能的 I/O
    • 八个具有毛刺脉冲滤波功能的 I/O
  • 加密和数据完整性加速器
    • 128 位、192 位或 256 位高级加密标准 (AES) 加密和解密加速器
    • 32 位硬件循环冗余校验 (CRC) 引擎
  • JTAG 和调试支持
    • 4 引脚 JTAG 和 2 引脚 SWD 调试接口
    • 串行线迹
    • 电源调试和应用 应用

All trademarks are the property of their respective owners.

参数 与其它产品相比 SimpleLink 有线 MCU


Frequency (MHz)
Flash (KB)
RAM
ADC Resolution (Bits)
ADC Sampling Rate (MSPS)
ADC Channels
Ethernet
USB
CAN (#)
QSPI
GPIO
LCD
Active Power (uA/MHz)
Standby Current (uA)
Serial I/O
Security Enabler
Operating Temperature Range (C)
Package Group
Vcc range (V)
SPI
UART
I2C
DMA
Comparators (#)
MSP432P401V MSP432P4011 MSP432P401R MSP432P401Y MSP432P4111 MSP432P411V MSP432P411Y
48     48     48     48     48     48     48
512     2048     256     1024     2048     512     1024
128     256     64     256     256     128     256
14     14     14     14     14     14     14
1     1     1     1     1     1     1
12     12     24     12     24     24     24
N/A     N/A     N/A     N/A     N/A     N/A     N/A
N/A     N/A     N/A     N/A     N/A     N/A     N/A
N/A     N/A     N/A     N/A     N/A     N/A     N/A
0     0     0     0     0     0     0
48     48     48
64
84    		 48     84     84     84
N/A     N/A     N/A     N/A     320-Segment     320-Segment     320-Segment
100     100     80     100     100     100     100
0.82     0.82     0.66     0.82     0.82     0.82     0.82
6     6     8     6     8     8     8
Cryptographic acceleration
Debug security
Device identity
Secure FW and SW update
Software IP protection    		 Cryptographic acceleration
Debug security
Device identity
Secure FW and SW update
Software IP protection    		 Cryptographic acceleration
Debug security
Device identity
Secure FW and SW update
Software IP protection    		 Cryptographic acceleration
Debug security
Device identity
Secure FW and SW update
Software IP protection    		 Cryptographic acceleration
Debug security
Device identity
Secure FW and SW update
Software IP protection    		 Cryptographic acceleration
Debug security
Device identity
Secure FW and SW update
Software IP protection    		 Cryptographic acceleration
Debug security
Device identity
Secure FW and SW update
Software IP protection
-40 to 85     -40 to 85     -40 to 85     -40 to 85     -40 to 85     -40 to 85     -40 to 85
VQFN     VQFN     LQFP
NFBGA
VQFN    		 VQFN     LQFP     LQFP     LQFP
1.62
3.7    		 1.62
3.7    		 1.62
3.7    		 1.62
3.7    		 1.62
3.7    		 1.62
3.7    		 1.62
3.7
6     6     8     6     8     8     8
3     3     4     3     4     4     4
3     3     4     3     4     4     4
8     8     8     8     8     8     8
2     2     2     2     2     2     2

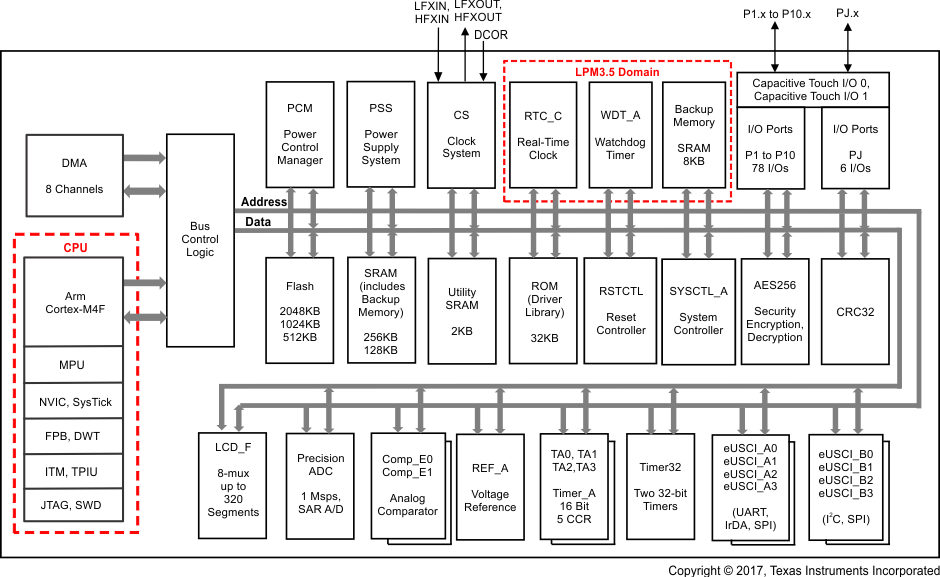

方框图 (1)
