MSP432P4011T 具有精密 ADC、2MB 闪存和 256KB RAM 的 SimpleLink 超低功耗 32位 Arm Cortex-M4F MCU

KANA 发表于 2018-11-02 19:31:06

数据： MSP432P4x1xT SimpleLink™ 混合信号微控制器 数据表 (Rev. A)

描述

SimpleLink MSP432P411xT和MSP432P401xT微控制器（MCU）是具有集成式16位精密ADC的优化型无线主机MCU，可借助FPU和DSP扩展提供超低功耗性能，其中包括100μA/MHz的工作功耗和14.4μA的待机功耗。作为优化的无线主机MCU，MSP432P411xT和MSP432P401xT可让开发人员向基于SimpleLink无线连接解决方​​案的应用中添加高精度模拟和存储器扩展。

MSP432P411xT和MSP432P401xT器件是SimpleLink MCU平台的一部分，包含Wi-Fi，低功耗蓝牙，低于1GHz和主机MCU。它们均共用一个通用，简单易用的开发环境，其中包含单核软件开发套件（SDK）和丰富的工具集。只需进行一次SimpleLink平台集成，便可将配置文件中的任意器件组合添加到设计中.SimpleLink平台的最终目标是确保设计要求变更时，完全重复使用代码。更多详细信息，请访问www.ti.com/simplelink。

MSP432P411xT和MSP432P401xT MCU具有配套的综合生态系统，其中包含工具，软件，文档，培训和支持，旨在帮助您快速开始开发.MSP-EXP432P4111有了LaunchPad™开发套件或MSP- TS432PZ100目标插座板以及免费的SimpleLink MSP432 SDK，即可开始开发。

特性

  • 内核
    • Arm ® 32位Cortex ® -M4F CPU，具有浮点单元和存储器保护单元
    • 频率高达24MHz
    • 性能基准：
      • 3.41 CoreMark /MHz
      • 1.196 DMIPS /MHz（Dhrystone 2.1）
  • 高级低功耗模拟特性
    • 具有16位精度和高达500 Ksps速率的SAR模数转换器（ADC）
    • 内部电压基准，典型温漂为25ppm /°C
    • 两个模拟比较器
    • 具有高达320段对比度控制的集成LCD驱动器
  • 存储器
    • 高达2048KB的闪存主存储器（分为两组，支持擦除期间同时读取/执行）
    • 32KB的闪存信息存储器（包括用于BSL，TLV和闪存邮箱的区域）
    • 高达256KB的SRAM（包括8KB的备份存储器）
    • 2KB的实用程序SRAM
    • 32KB的ROM，含有MSP432™外设驱动程序库
  • 超低功耗工作模式
    • 作状态：100μA/MHz
    • 低频工作状态：96μA（128kHz时）
    • LPM3（具有RTC）：14.4μA（典型值）
    • LPM3。 5（具有RTC）：10.5μA（典型值）
    • LPM4：14μA（典型值）
    • LPM4.5：24nA
  • SimpleLink™平台
    • 支持低功耗蓝牙 ®，Wi-Fi ®以及低于1GHz
    • 单一开发环境
    • 在SimpleLink SDK上实现100％代码重复使用
  • 工作特性
    • 宽电源[环境]： - 40°C至105°C
  • 电活范围特性
  • 可编程内部DCO（高达24MHz）
  • 32.768kHz低频晶振支持（LFXT）
  • 高达24MHz的高频晶振支持（HFXT）
  • 低频修整内部基准振荡器（REFO）
  • 超低功耗低频内部振荡器（VLO）
  • 模块振荡器（MODOSC）
  • 系统振荡器（SYSOSC）
  • 代码安全性特性
      < li> JTAG和SWD锁定机制
    • IP保护（多达四个安全闪存区，每个区均均配置起始地址和大小）
    • < li>增强型系统选项
    • 可编程的电源电压监控与监测
    • 多级复位，能够更好地控制应用以及调试
    • 8通道直接存储器访问（DMA）
    • 具有日历和报警功能的实时时钟（RTC）
  • 时序和控制
    • 多达四个16位定时器，每个定时器都有多达五个捕捉/比较/PWM功能
    • 两个32位定时器，每个定时器都有中断生成功能
  • 串行通信
    • 多达四个eUSCI_A模块
      • 支持自动波特率侦测的通用异步收发器（UART）
        • < li> IrDA编码和解码
      • SPI（高达8Mbps）
    • 多达四个eUSCI_B模块
      • I 2 C（支持多从器件寻址）
      • SPI（高达8Mbps）
  • 灵活的输入/输出（I /O）特性
    • 超低漏电I /O.最大值为±30nA）
    • 所有I /O均具备电容式触控功能
    • 多达48个具有中断和唤醒功能的I /O
    • 多达24个具有端口映射功能的I /O
    • 八个具有毛刺脉冲滤波功能的I /O
  • 加密和数据完整性加速器
    • 128位，192位或256位高级加密标准（AES）加密和解密加速器
    • 32位硬件循环冗余校验（CRC）引擎
      • < /ul>
    • JTAG和调试支持
      • 支持4引脚JTAG和2引脚SWD调试接口
      • 支持串行线跟踪
      • 支持应用功耗调试和性能分析

    所有商标均为其各自所有者的财产。

    • 参数 与其它产品相比 SimpleLink 有线 MCU


    Frequency (MHz)
    Flash (KB)
    RAM
    ADC Resolution (Bits)
    ADC Sampling Rate (MSPS)
    ADC Channels
    Ethernet
    USB
    CAN (#)
    QSPI
    GPIO
    LCD
    Active Power (uA/MHz)
    Standby Current (uA)
    Serial I/O
    Security Enabler
    Operating Temperature Range (C)
    Package Group
    Vcc range (V)
    SPI
    UART
    I2C
    DMA
    Comparators (#)
    MSP432P4011T MSP432P401VT MSP432P401YT MSP432P4111T MSP432P411VT MSP432P411YT
    24     24     24     24     24     24
    2048     512     1024     2048     512     1025
    256     128     256     256     128     256
    14     14     14     14     14     14
    0.5     0.5     0.5     0.5     0.5     0.5
    12     12     12     24     24     24
    N/A     N/A     N/A     N/A     N/A     N/A
    N/A     N/A     N/A     N/A     N/A     N/A
    N/A     N/A     N/A     N/A     N/A     N/A
    0     0     0     0     0     0
    48     48     48     84     84     84
    N/A     N/A     N/A     320-Segment     320-Segment     320-Segment
    100     100     100     100     100     100
    14.4     14.4     14.4     14.4     14.4     14.4
    6     6     6     8     8     8
    Cryptographic acceleration
    Debug security
    Device identity
    Secure FW and SW update
    Software IP protection        		 Cryptographic acceleration
    Debug security
    Device identity
    Secure FW and SW update
    Software IP protection        		 Cryptographic acceleration
    Debug security
    Device identity
    Secure FW and SW update
    Software IP protection        		 Cryptographic acceleration
    Debug security
    Device identity
    Secure FW and SW update
    Software IP protection        		 Cryptographic acceleration
    Debug security
    Device identity
    Secure FW and SW update
    Software IP protection        		 Cryptographic acceleration
    Debug security
    Device identity
    Secure FW and SW update
    Software IP protection
    -40 to 105     -40 to 105     -40 to 105     -40 to 105     -40 to 105     -40 to 105
    VQFN     VQFN     VQFN     LQFP     LQFP     LQFP
    1.62
    3.7        		 1.62
    3.7        		 1.62
    3.7        		 1.62
    3.7        		 1.62
    3.7        		 1.62
    3.7
    6     6     6     8     8     8
    3     3     3     4     4     4
    3     3     3     4     4     4
    8     8     8     8     8     8
    2     2     2     2     2     2

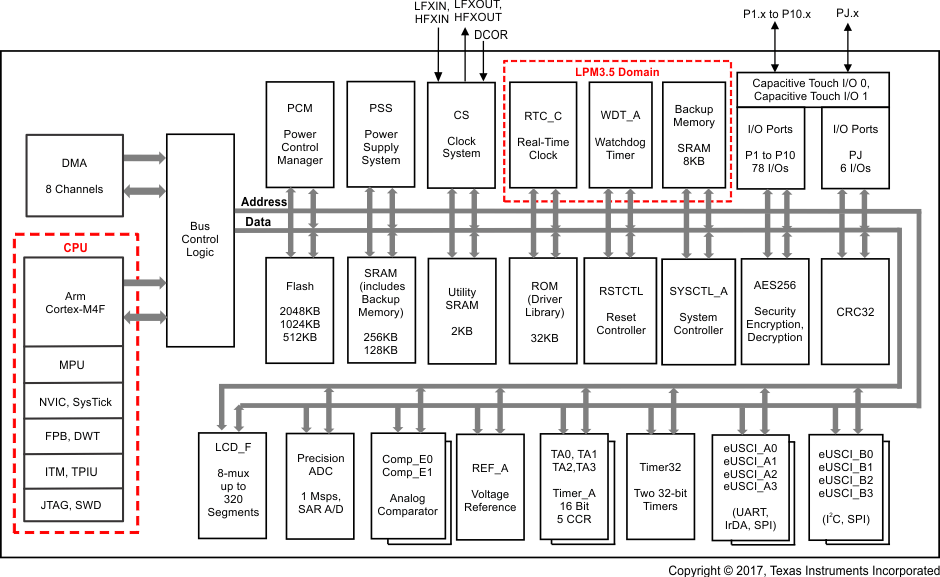

    方框图 (1)
