【PCIE725G】青翼凌云科技基于 PCIe x16 总线架构的 JFM9VU9P FPGA 高性能数据预处理平台（100%国产化）

产品概述

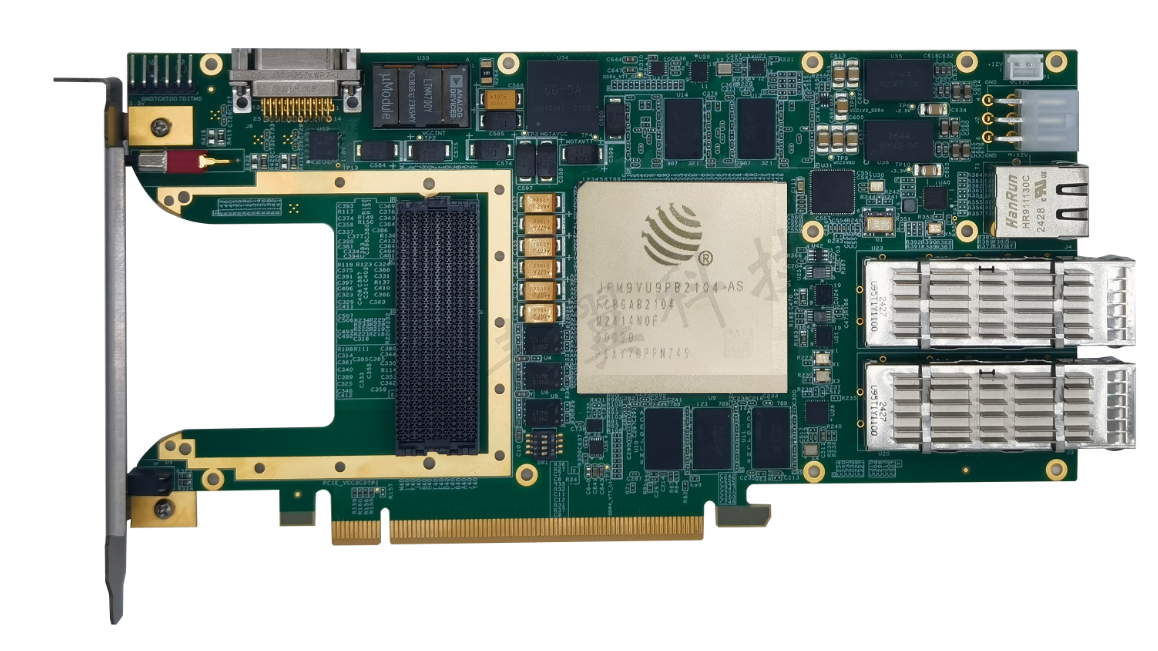

PCIE725G 是一款基于 PCIe x16 总线架构的高性能 FMC 接口信号处理平台，该平台支持采用 16nm 工艺 JFM9VU9P FPGA作为主处理器。该板卡支持 1 个 FMC+（HPC）接口，1 路 PCIe x16主机接口、1 个 RJ45 千兆以太网口、2 个 QSFP28 100G 光纤接口。板卡采用 VU9P FPGA 作为实时处理器，实现 FMC 接口数据的数据采集、实时处理、宽带传输等功能。支持高达 28Gbps 的 Serdes 接口可以支持 JESD204C、100G 以太网等超高速总线协议。板载 2 组独立的 80 位 DDR4 SDRAM 大容量缓存，可以实现高达 48GByte/s 的缓存带宽。该板卡通过搭载不同的 FMC 子卡，可快速搭建起基于服务器的数据采集、实时处理、高性能存储平台。可广泛应用于雷达与中频信号采集、视频图像采集等场景。

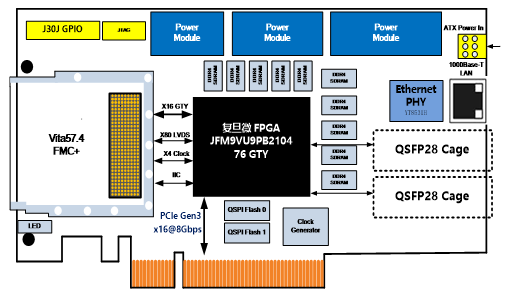

PCIE725GPCIE725G框图



技术指标

1.  板载 FPGA 实时处理器：JFM9VU9PB2104I；

•  系统逻辑资源：2,586,150；
•  DSP Slices：6840 个；

2.  PCIE 主机接口：

•  支持 PCIe gen3 x16@8Gbps/lane；
• 高性能 DMA 控制器，带宽高达 10GByte/s；
•  支持 Win7/10 或者 Linux 操作系统；

3.  FMC 接口指标：

•  标准 FMC+（HPC）接口，符合 VITA57.4 规范；
•  支持 x16 GTY@28Gbps/lane 高速串行总线；
•  支持 80 对 LVDS 数据信号+4 对 LVDS 时钟信号；
•  支持 IIC 总线接口；
•  +12V/+VADJ 供电，供电功率≥15W；
•  独立的 VIO_B_M2C 供电（可由子卡提供）；

4.  动态存储性能：

•  缓存数量：2 组独立的 DDR4 SDRAM；
• 存储带宽：80 位，1200MHz 工作时钟，2.4GHz 数据率；
•  存储容量：每组 4GByte DDR4 SDRAM；

5.  其它接口性能：

•  16 路 LVCMOS GPIO 接口，+3.3V 电平标准；
• 2 路全双工非隔离异步 RS422 接口；
•  1 路 RJ45 千兆以太网接口；
• 2 路 QSFP28 100G 万兆光纤接口；
• 板载 2 个 SPI Flash 用于 FPGA 的加载；
• 支持 1 个可编程时钟管理单元；

6.  物理与电气特征

• 板卡尺寸：111.15 x 225mm；
• 板卡供电：5A max@+12V（±5%，不含给子卡供电）；
•  散热方式：风冷散热；

 工作温度：-40°~85°C，存储温度：-55°~125°C；

软件支持

 1. 硬件底层驱动接口测试程序：

•  FPGA 的 DDR4 接口测试程序；
• FPGA 的网口测试程序；
• FPGA 的光纤接口测试程序；
• PCIe 总线接口开发 DEMO（含驱动程序与上位机）；

2. 可根据客户需求提供定制化算法与系统集成：

应用范围

1.  雷达与中频信号处理；2. 软件无线电验证平台；3. 图形与图像处理验证平台；
