S7-1200与S7-200SMART基于Profinet的无线通讯实测

在现代工业自动化系统中，多台PLC间实现稳定、可靠的实时数据交互至关重要，是实现集中监控、协同控制与智能管理的基础。传统有线通讯虽成熟可靠，但在复杂工况、移动设备或跨区域场景下面临布线成本高昂、灵活度受限及后期改造困难等挑战。

为此，采用基于Profinet工业协议的无线通信方案成为理想选择。该方案无需复杂布线，显著降低安装与维护成本，大幅提升系统部署灵活度与扩展性，尤其适应设备布局调整、旋转平台或布线不便的工业环境。通过工业级无线设备建立可靠连接，可在确保Profinet实时性与稳定性的同时，解决空间限制难题，为构建高能效、敏捷的现代工业网络提供强大支撑。

一、方案概述

本方案以西门子S7-1200和S7-200SMART PLC为例，在Profinet协议实现无线以太网自组网通讯。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备，用户无需更改程序。

二、测试设备与参数

西门子PLC型号：S7-1200 × 1台 & S7-200Smart× 1台

达泰欧美系PLC无线通讯终端——DTD418MB × 2块

主从关系：1主1从

通讯接口：RJ45接口

供电：12-24VDC

通讯协议：Profinet协议

传输距离：100米，1KM

三、接线方式

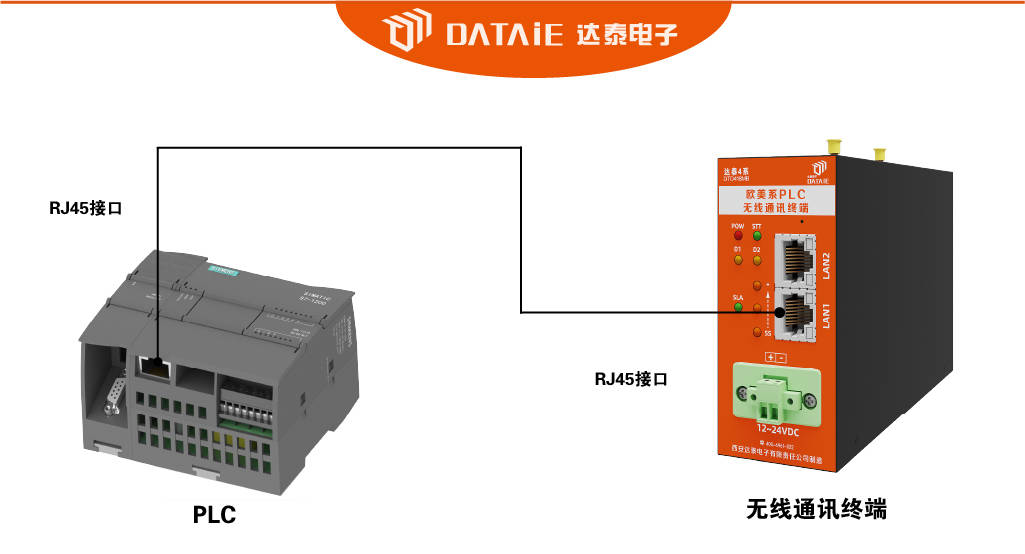

1.S7-1200 PLC与DTD418MB接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入PLC的RJ45接口。

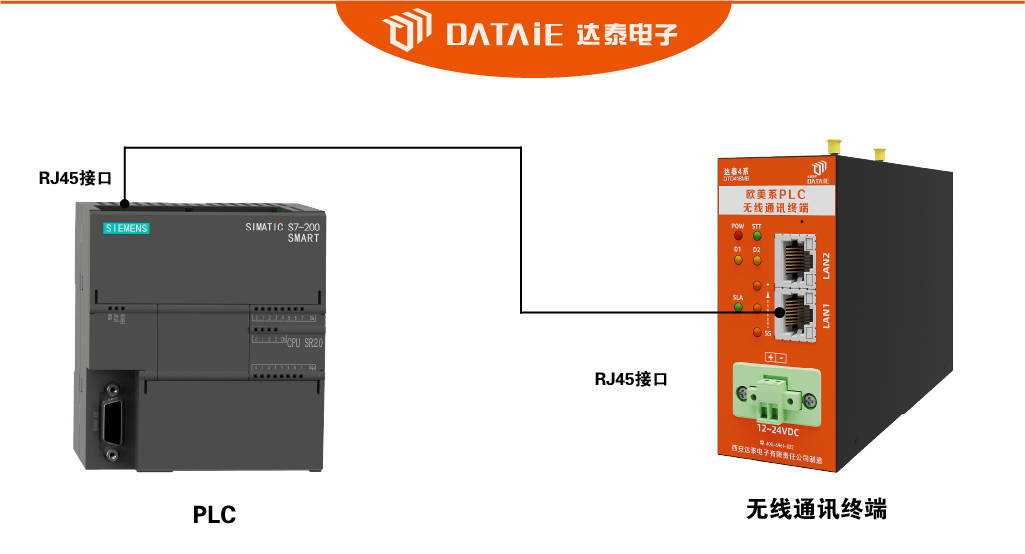

2.S7-200SMART PLC与DTD418MB接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

四、S7-1200PLC参数配置

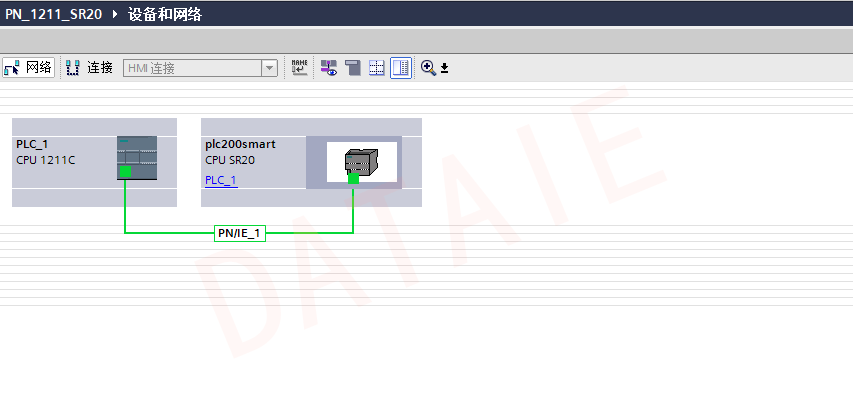

1.配置S7-1200

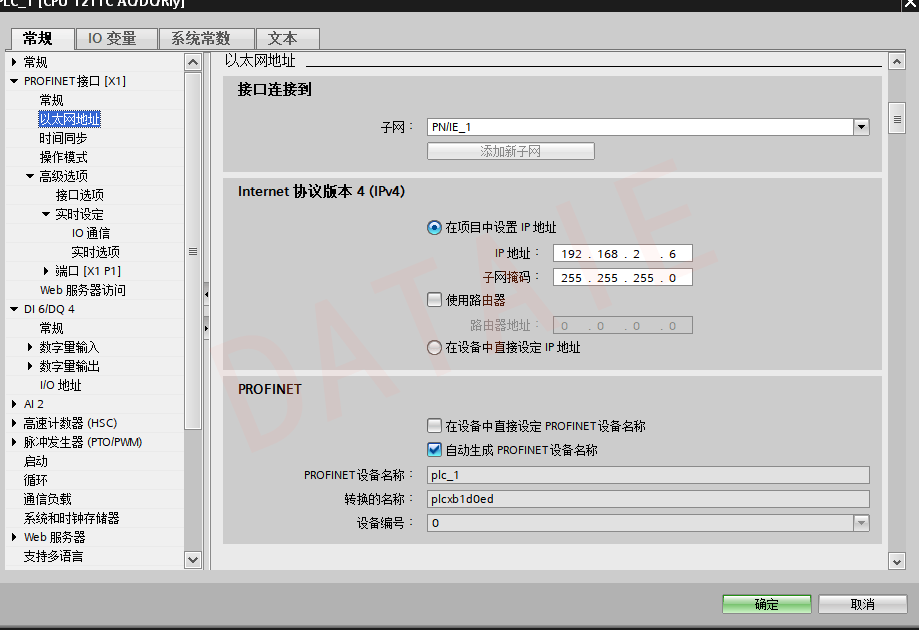

2.1200PLC的IP地址设置，建立一个PN链接

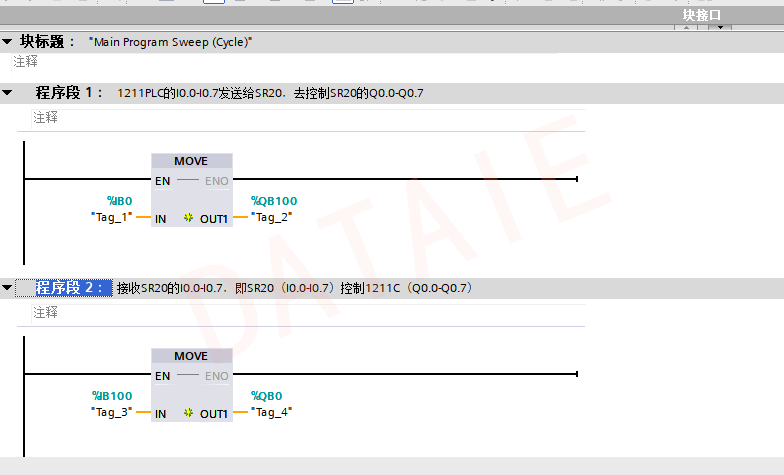

3.Main程序的编写

在通讯里面，做一个简单的IO对传程序

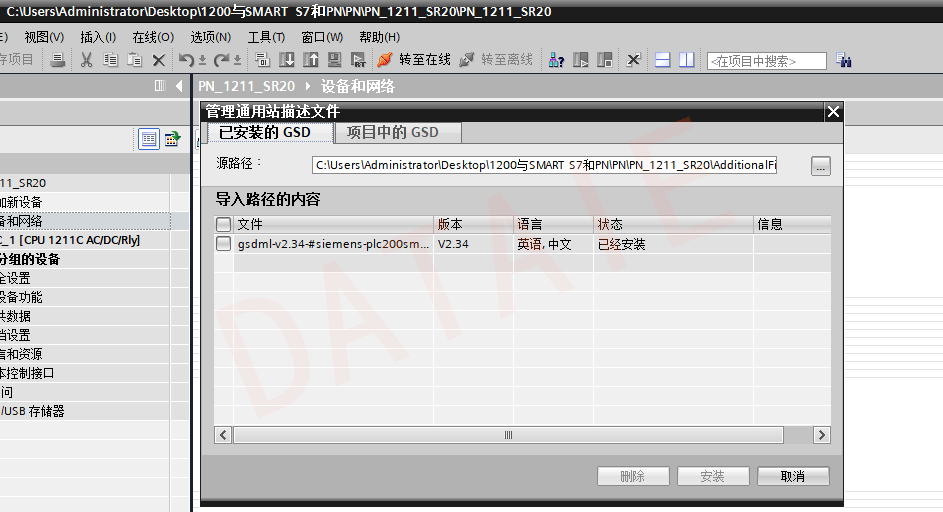

4. 安装GSD文件

最后将程序写入1200PLC里面

五、S7-200SMART PLC参数设置

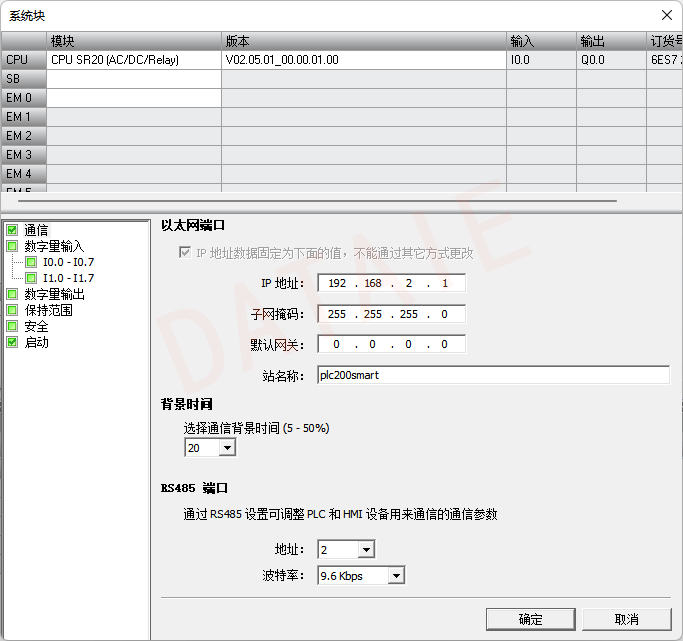

1. SMART参数设置

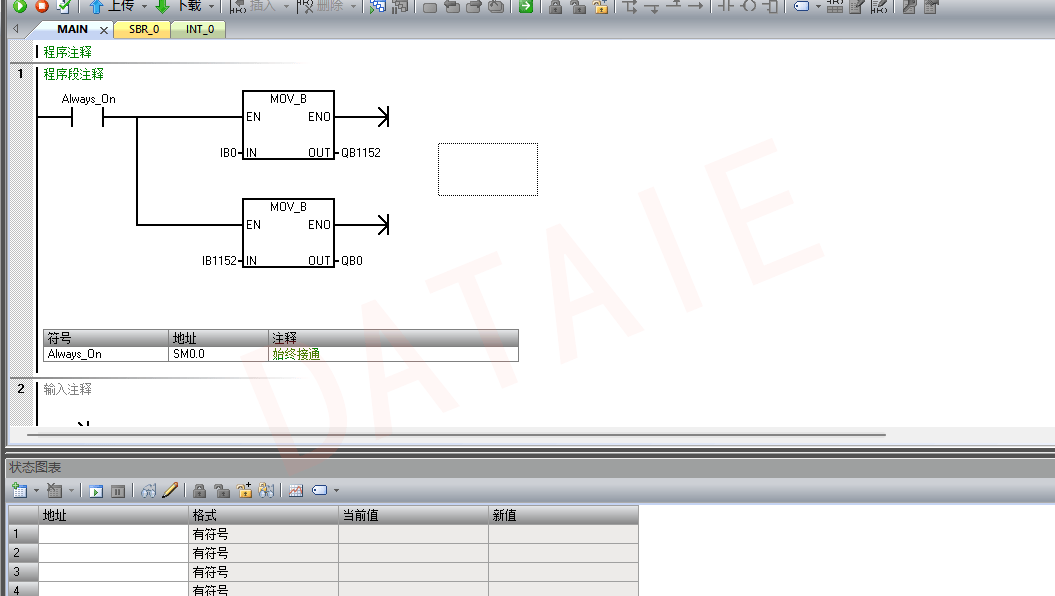

2. 简单主程序的编写

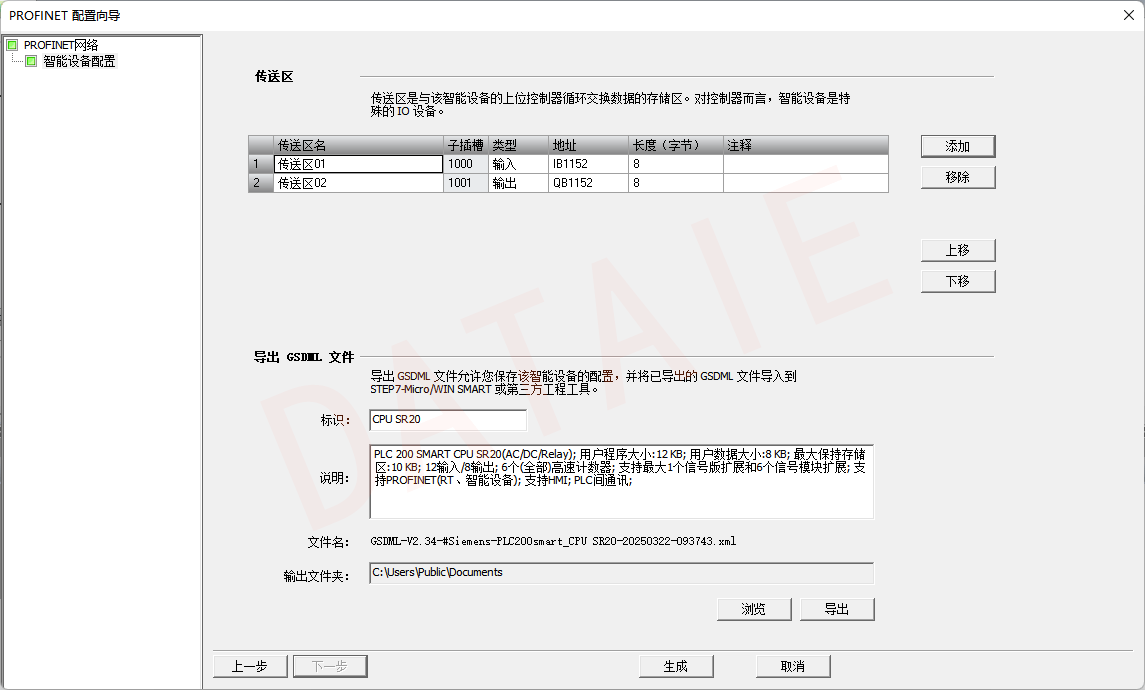

3. 生产GSD文件

最后将程序写入200SMART里面

六、测试方法

2台PLC分别通过以太网线连接达泰DTD418MB无线通讯终端，将天线接好以后，给DTD418MB和PLC供电，我们可以给1号PLC的I点输入信号，我们会发现对应的2号PLC的Q点就有输出信号。同样的操作我们可以给2号PLC的I点输入信号，我们会发现对应的1号PLC的Q点就有输出信号。2台PLC之间是通过达泰DTD418MB无线传输完成数据交互。
