【干货来了】射频电路供电方案：LDO 与 DCDC 的终极选择指南

　　在射频电路设计中，电源的选择远不止是电压转换，它直接决定了系统的 噪声基底、信号纯度 和 最终性能。错误的电源方案可能导致相位噪声恶化、接收灵敏度下降和发射频谱扩散，让您的射频设计功亏一篑。

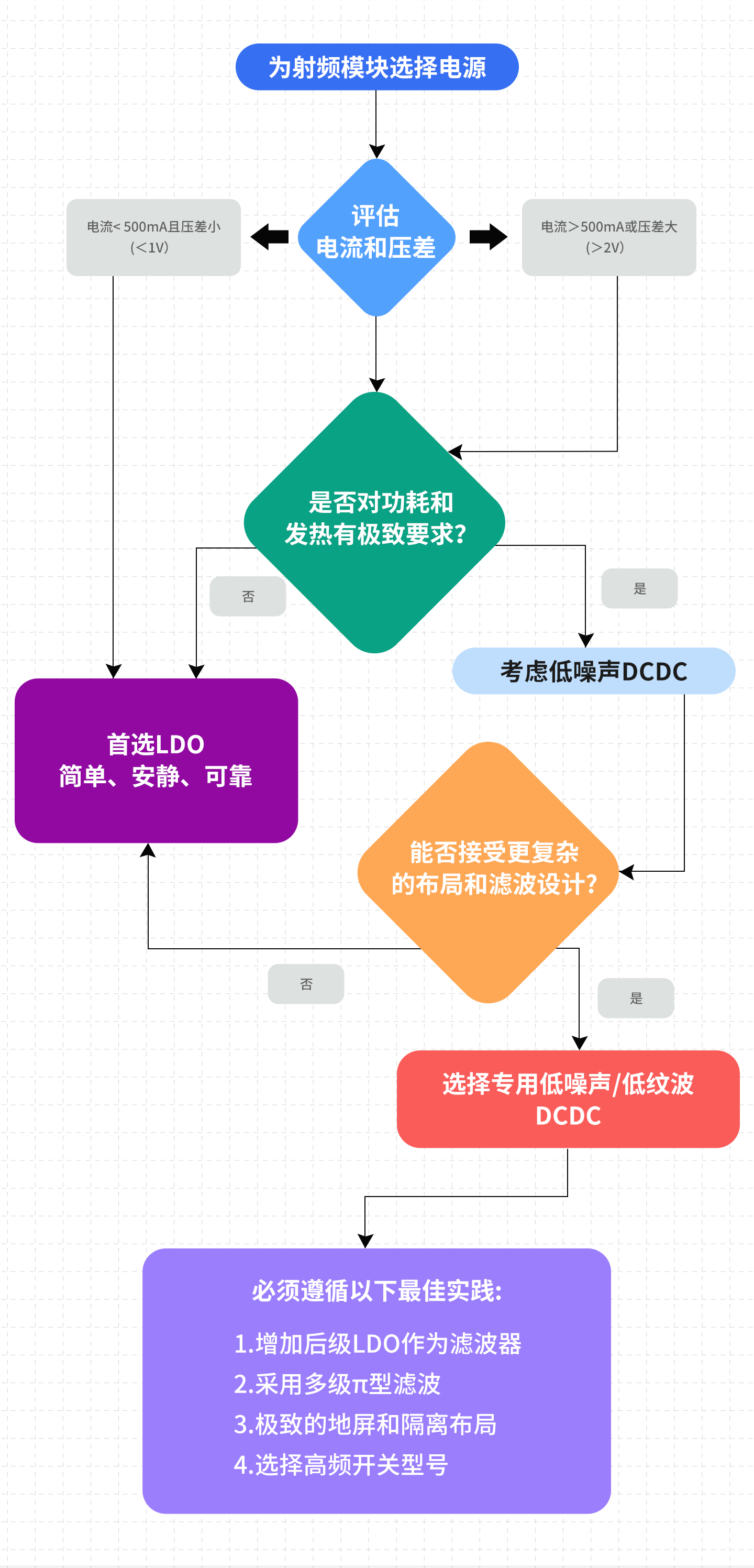

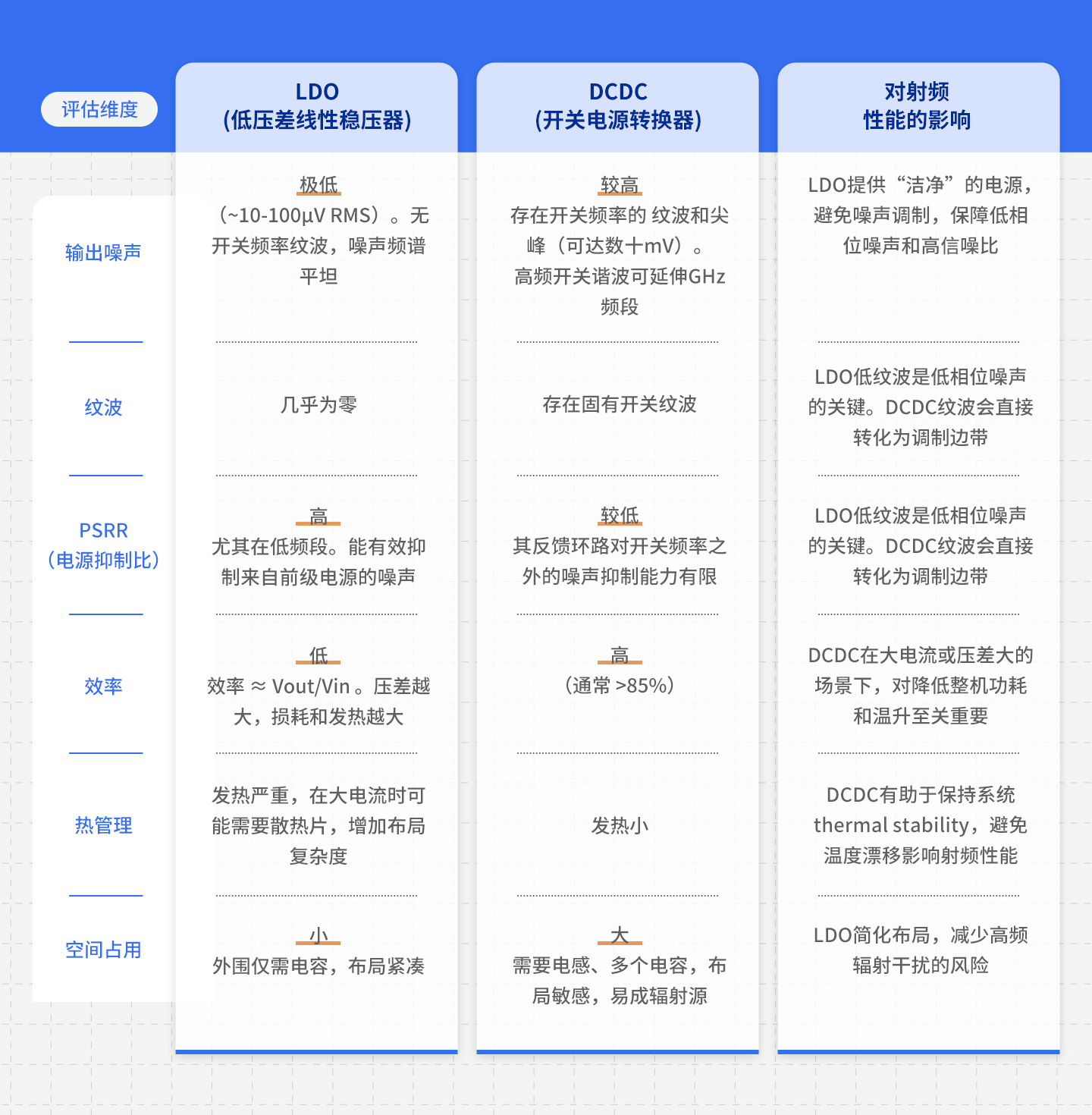

　　核心结论优先：对于射频电路的核心模块(如VCO、PLL、LNA、混频器、PA偏置)，LDO是默认且安全的选择。仅在满足严苛的效率和散热前提下，才可考虑使用经过特殊设计和处理的低噪声DCDC，并必须辅以极致的PCB布局和滤波。

　　为什么电源对射频如此重要？

　　射频电路工作在高频、微弱的信号环境下，对电源上的任何“不干净”的干扰都极其敏感。

　　• DCDC的开关噪声(通常位于几百kHz到几MHz)会通过 传导 和 辐射 方式耦合到射频信号路径中。

　　• 这些噪声会 调制 到本振(LO)信号上，恶化 相位噪声。

　　• 噪声会进入接收通道，抬高 噪声基底(Noise Floor)，降低 接收灵敏度。

　　• 噪声会调制在发射信号上，导致 发射频谱再生(Spurs)，可能无法通过频谱认证。

　　最佳实践与混合方案

　　在实际项目中，纯LDO或纯DCDC方案往往不是最优解，混合供电是射频系统设计的艺术。

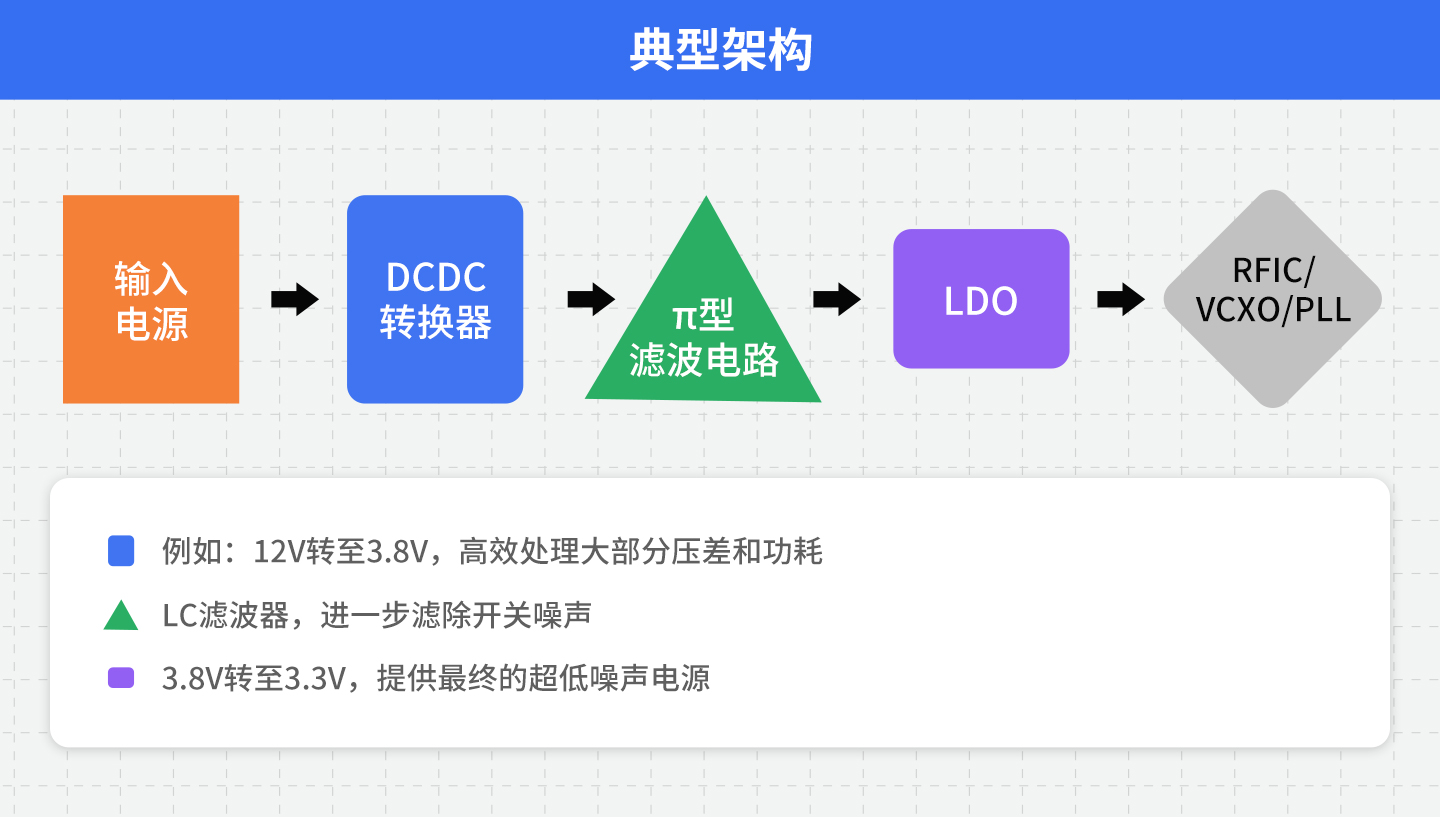

　　这种方案兼具了DCDC的高效率和LDO的超净输出，是射频设备中最常见、最可靠的电源设计方案。
