实时示波器和采样示波器的差别

引言：

在高速信号测试领域，工程师们常会遇到这样一个问题：该选实时示波器还是等效时间采样示波器？

过去，答案往往取决于带宽需求，但随着高性能仪表的问世，这个界限正变得越来越模糊。

今天的视频就来分析这两种示波器的差别以及各自在特定领域的优势。

实时示波器（Real-Time Oscilloscope）又称“单次示波器”，它每次触发时将会捕获一个完整波形。在一次连续记录中，会捕获大量数据点。如图 1所示，示波器对输入波形的幅度进行采样，将采样值保存到存储器中，然后继续进行下一次采样。触发器的主要任务是为输入的数据提供一个水平时间参考点。

等效时间采样示波器（Sampling Oscilloscope）又称“采样示波器”，则采用完全不同的策略——每次触发只采一个点。示波器在下一次触发时会加入一个微小延时，采下下一个点。如图2所示，采样示波器将会重复这个过程，直到整个波形被“拼”出来。

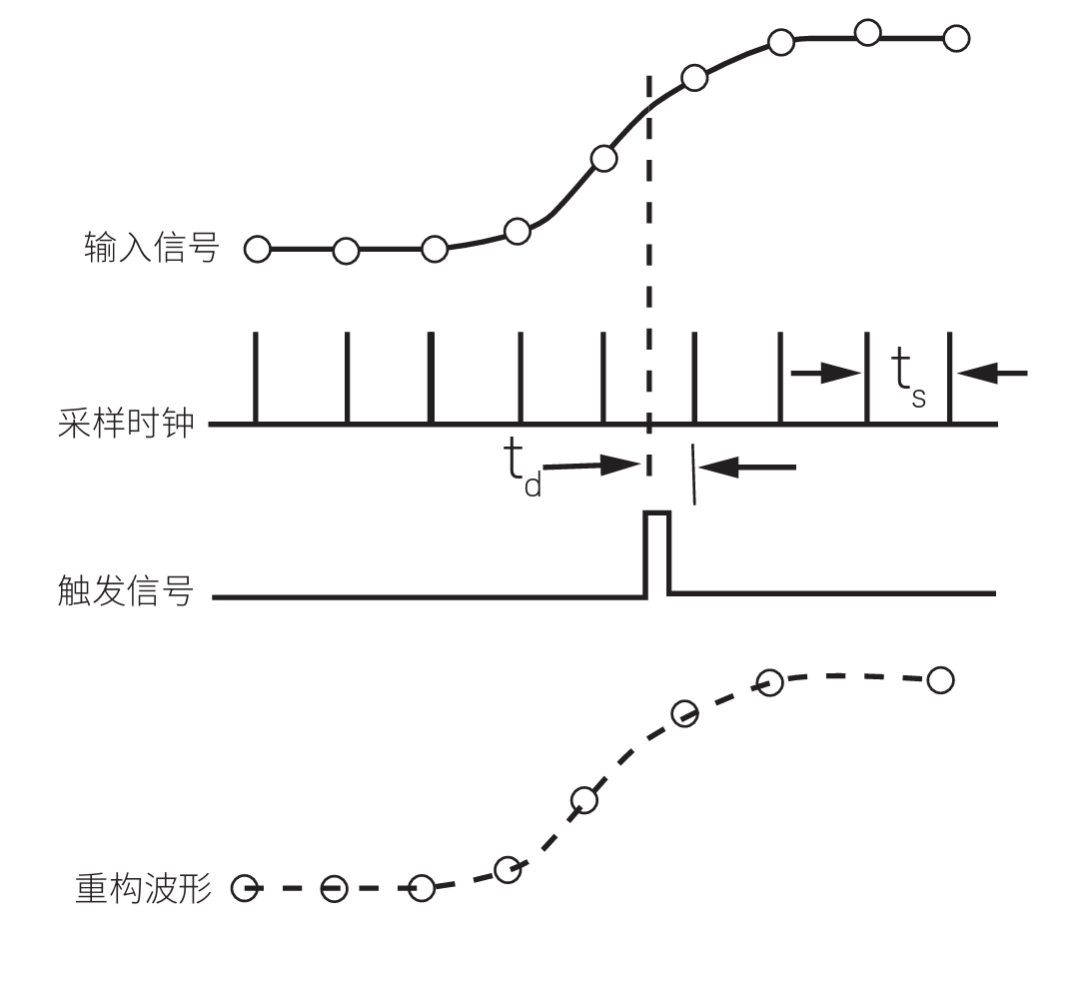

图1. 使用实时示波器采集波形

图2. 使用等效时间采样示波器采集波形
