ADS7029-Q1 超低功耗超小型 8 位 2MSPS SAR ADC技术手册

描述

ADS7029-Q1器件是一款符合Q100标准的汽车级8位、2MSPS模数转换器(ADC)。该器件支持宽模拟输入电压范围(2.35 V 至 3.6 V),并包括一个基于电容器的逐次逼近寄存器 (SAR) ADC,并具有固有的采样保持电路。SPI兼容串行接口由CS和SCLK信号控制。输入信号使用 CS 下降沿进行采样,SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围(1.65 V 至 3.6 V),可直接连接到各种主机控制器。ADS7029-Q1 符合正常 DVDD 范围(1.65 V 至 1.95 V)的 JESD8-7A 标准。

ADS7029-Q1采用8引脚、微型、VSSOP封装,额定工作温度范围为–40°C至+125°C。 ADS7029-Q1 的快速采样率、微型外形和低功耗使该器件适用于空间受限和快速扫描的汽车应用。
*附件:ads7029-q1.pdf

特性

  • 符合汽车应用标准
  • AEC-Q100 符合以下标准:
    • 器件温度等级 1:–40°C 至 125°C 环境工作温度范围
    • 设备 HBM ESD 分类级别 ±2000 V
    • 设备 CDM ESD 分类级别 ±1000 V
  • 超低功耗:
    • 2 MSPS 时为 1.11 mW(最大值),采用 3V AVDD
    • 1 kSPS 时小于 1 μW,采用 3V AVDD
  • 微型足迹:
    • 8引脚VSSOP封装:2.30 mm × 2.00 mm
  • 2 MSPS 吞吐量,零数据延迟
  • 工作范围广:
    • AVDD:2.35 V 至 3.6 V
    • DVDD:1.65 V 至 3.6 V(独立于 AVDD)
    • 温度范围:–40°C 至 +125°C
  • 卓越的性能:
    • 8 位分辨率,带 NMC
    • ±0.2 LSB DNL;±0.25 LSB INL
    • 49dB SNR,3V AVDD
    • –70 dB THD,3V AVDD
  • 单极性输入范围:0 V 至 AVDD
  • 集成偏移校准
  • SPI 兼容串行接口:32 MHz
  • 符合 JESD8-7A 标准的数字 I/O

参数
输入电压

方框图

输入电压
ADS7029-Q1 是德州仪器推出的汽车级 8 位 SAR ADC,以小尺寸、低功耗为核心优势,适配空间受限且对成本和功耗敏感的汽车及便携设备场景。

一、核心特性

  • 汽车级可靠性:符合 AEC-Q100 标准,工作温度范围 -40°C 至 125°C,HBM ESD 等级 ±2000V,CDM ESD 等级 ±1000V。
  • 低功耗表现:3V 供电下,2MSPS 速率功耗最高 1.11mW,1kSPS 时低于 1µW,功耗控制优异。
  • 关键性能参数:8 位分辨率无丢失码,DNL ±0.2 LSB,INL ±0.25 LSB;3V 供电时 SNR 达 49dB,THD 为 -70dB,满足中精度信号转换需求。
  • 通用规格:模拟电源 AVDD 2.35V-3.6V,数字电源 DVDD 1.65V-3.6V(独立于 AVDD);8 引脚 VSSOP 封装,尺寸 2.30mm×2.00mm,小巧紧凑。
  • 接口特性:支持 32MHz SPI 兼容串行接口,符合 JESD8-7A 标准,2MSPS 吞吐量且无数据延迟。

二、关键参数与功能

  • 输入与参考:单极性输入范围 0V 至 AVDD,AINM 可接收 -100mV 至 100mV 信号;以 AVDD 为参考电压,需搭配 3.3µF 低 ESR 陶瓷去耦电容。
  • 时序特性:SCLK 高 / 低时间最小 0.45ns,CS 建立时间 12ns,转换时间为 8.5×tSCLK,吞吐量周期最小 0.5µs。
  • 校准功能:集成偏移校准,上电时首次 CS 下降沿触发校准(需至少 16 个 SCLK 周期),正常工作时可通过 32 个 SCLK 周期重新校准。

三、应用场景

适用于汽车信息娱乐系统、汽车传感器、液位传感器、超声波流量计、电机控制以及便携式医疗设备等领域,适配中精度信号采集需求。

四、设计与使用建议

  • 电源设计:AVDD 和 DVDD 需分别用 3.3µF 陶瓷电容去耦,AVDD 应不低于最大输入信号,DVDD 建议设为最低允许值以优化功耗。

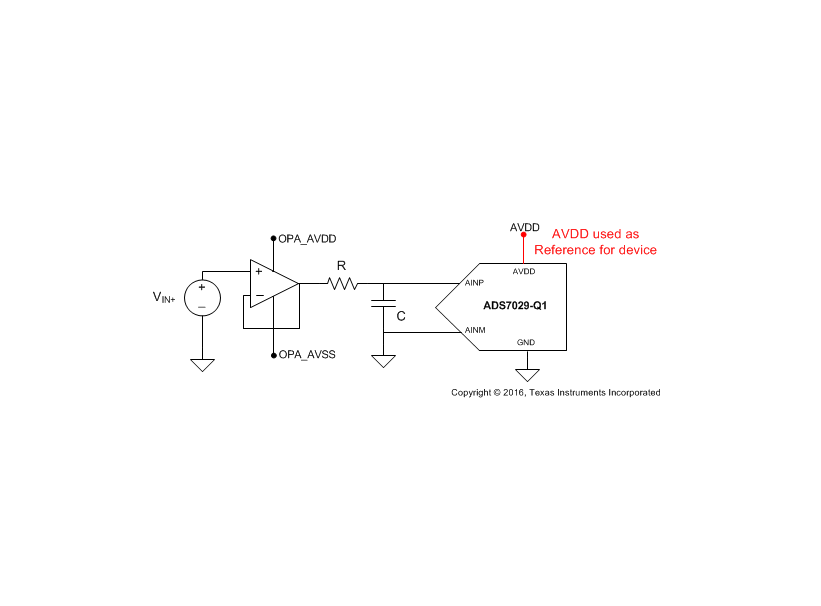

  • 输入电路:需设计低失真电荷回踢滤波器,CFLT 建议不小于 300pF(为采样电容 15pF 的 20 倍);推荐选择高带宽、低噪声运算放大器(如 OPA365-Q1)作为输入驱动。
  • 布局要点:采用接地平面,区分模拟与数字区域,避免信号线交叉;去耦电容靠近电源引脚,减少过孔使用,确保信号稳定性。

五、封装与订购信息

  • 封装规格:8 引脚 VSSOP(DCU)封装,最大高度 0.9mm,引脚间距 0.5mm,适配高密度 PCB 布局。
  • 订购型号:ADS7029QDCURQ1(批量 3000 个 / 卷),符合 RoHS 标准,MSL 等级 2,峰值回流温度 260°C,供货稳定。
