Vishay Semiconductors VEML6046X00-SB传感器板是一款紧凑型多功能评估平台，设计用于演示VEML6046X00高精度、低功耗颜色传感器的功能。Vishay Semiconductors VEML6046X00-SB板为传感器集成了USB接口，可轻松连接到PC进行实时数据采集和分析。它具有板载微控制器，微控制器通过I^2C^与传感器通信，并将数据传输到Vishay SensorXplorer软件，该软件提供用户友好型图形界面，用于将RGBW可视化和红外光测量。该板非常适合用于评估消费类电子产品、工业自动化和智能照明系统中的环境光检测应用。即插即用的设计、全面的文档和软件支持，使得VEML6046X00-SB传感器板成为探索先进光传感解决方案的开发人员和工程师们的一个利器。

数据手册:*附件：Vishay Semiconductors VEML6046X00-SB传感器板数据手册.pdf

特性

• 1个2x8位SMD边缘连接器
• 工作电源电压：3.3 V
• 功率耗散：50mW
• 上升时间：1000 ns
• 300 ns下降时间
• 工作温度范围：-40 °C至+110 °C

原理图

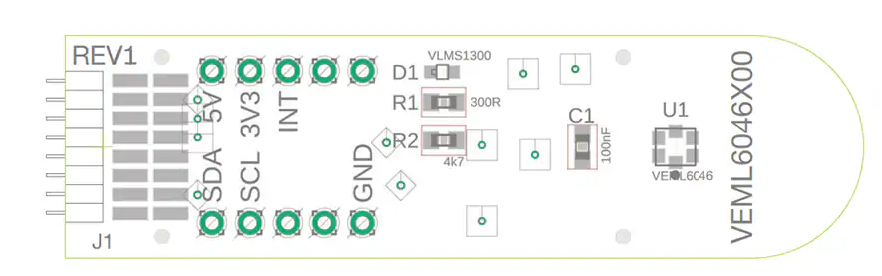

装配

Vishay VEML6046X00传感器板技术解析与应用指南

一、产品概述与定位

Vishay Semiconductors推出的VEML6046X00传感器板是一款专为接近传感器评估而设计的开发工具。该板卡具有双重应用模式：既可与SensorXplorer演示套件配套使用，也能作为独立单元运行，为工程师提供了灵活的测试环境。

二、核心硬件架构

2.1 传感器板电路设计

根据数据手册提供的完整原理图，VEML6046X00传感器板采用了精密的硬件设计：

‌ 核心元器件清单： ‌

• ‌主传感器‌：VEML6046X00集成光学传感器
• ‌LED指示灯‌：VLMS1300 SMD封装
• ‌滤波电容‌：100nF 0603封装
• ‌限流电阻‌：300Ω和4.7kΩ 0603封装
• ‌连接器‌：2×8位SMD边缘连接器

2.2 电源与接口设计

板卡支持‌1.8V和3.3V‌双电压供电，具备完整的I2C通信接口（SDA、SCL）和中断信号输出（INT）。这种设计确保了与多种主控平台的兼容性。

三、SensorXplorer集成开发环境

3.1 软件架构特点

SensorXplorer演示套件提供了完整的评估生态系统：

• ‌USB转I2C接口芯片‌：实现PC与传感器板的双向通信
• ‌3.3V稳压器‌：为传感器提供稳定电源
• ‌多路GPIO控制‌：灵活配置各功能模块
• ‌可视化数据展示‌：实时显示传感器读数

3.2 软件开发流程

1. ‌环境搭建‌：从www.vishay.com/doc?849222下载安装指南
2. ‌软件模块获取‌：访问www.vishay.com/landingpage/SensorXplorer/下载对应demo板软件
3. ‌即开即用‌：解压后无需安装即可运行演示软件

四、主动力模式时序控制

VEML6046X00的主动力模式具备精确的时序控制机制：

4.1 工作流程

1. ‌初始化阶段‌：向传感器写入INIT指令
2. ‌触发测量‌：设置RGB_TRIG = 1启动数据采集
3. ‌等待周期‌：AF Wait = RGB_IT × 容差系数
4. ‌数据读取‌：从RGBIR数据寄存器获取测量结果
5. ‌延迟间隔‌：AF Delay确定测量速率

4.2 关键时序参数

RGB_IT (ms)	推荐最小AF等待时间 (ms)
3.125	4
6.25	8
12.5	15
25	30
50	60
100	120
200	240
400	480

五、软件界面功能解析

演示软件GUI采用模块化设计，主要功能区域包括：

5.1 数据可视化区

• ‌RGB/ALS数据曲线‌：实时显示测量数据与测量编号的关系
• ‌中断标志状态‌：清晰展示RGB/ALS数据和中断标志的当前状态

5.2 控制功能区

• ‌传感器设置按钮‌：基于功能组分类的参数调整
• ‌重置控制‌：一键恢复传感器设置和图表显示
• ‌手动I2C视图‌：可启用或禁用的底层通信监控

六、寄存器配置策略

6.1 功能分组管理

寄存器设置按照功能组进行组织，便于系统化配置：

• ‌基础测量参数组‌
• ‌中断阈值设置组‌
• ‌高级功能配置组‌

6.2 中断阈值配置

通过图形界面可直接输入阈值数值，点击"设置"按钮即可写入传感器，大幅简化了调试流程。

6.3 色温计算校准

支持相关矩阵值输入，用于CCT计算的精确校准。默认值来源于应用笔记，用户可根据实际需求进行优化调整。

七、独立应用开发指南

对于希望将传感器板集成到自有系统中的开发者：

7.1 硬件连接方案

• ‌电源接口‌：1.8V/3.3V、GND
• ‌通信接口‌：SDA、SCL
• ‌测试引脚‌：提供标准连接布局

7.2 集成注意事项

• 确保I2C主设备兼容传感器通信协议
• 注意电源纹波控制，保证测量精度
• 合理布局信号线，减少电磁干扰

八、技术优势总结

VEML6046X00传感器板的技术亮点体现在：

1. ‌灵活的评估模式‌：支持套件集成与独立运行
2. ‌完整的生态系统‌：从硬件到软件的端到端解决方案
3. ‌精确的时序控制‌：纳秒级精度的主动力模式管理
4. ‌用户友好的界面‌：直观的图形化参数配置
5. ‌强大的扩展能力‌：支持自定义校准和阈值设置
