ADS124S0x 系列高精度 24 位 ADC 核心信息总结

描述

ADS124S06和ADS124S08是精密的 24 位 Δ-Σ 模数转换器 (ADC),具有低功耗和许多集成功能,可降低测量小信号传感器应用中的系统成本和元件数量。

这些ADC具有可配置的数字滤波器,可提供低延迟转换结果和50Hz或
60Hz抑制,适用于嘈杂的工业环境。低噪声、可编程增益放大器(PGA)提供1至128的增益范围,可放大电阻桥或热电偶应用的低电平信号。此外,这些器件还集成了低漂移的2.5V基准电压源,可减少印刷电路板(PCB)面积。最后,两个可编程激励电流源(IDAC)可实现简单、准确的RTD偏置。
*附件:ads124s06.pdf

输入多路复用器支持12个输入用于ADS124S08,6个输入用于ADS124S06,可以任意组合连接到ADC,以实现设计灵活性。此外,这些器件还包括传感器烧坏检测、热电偶电压偏置、系统监控和四个通用I/O等功能。

这些器件采用无引脚VQFN-32或TQFP-32封装。

特性

  • 低功耗:低至 280 μA
  • 低噪声 PGA:19 nV有效值增益 = 128
  • 可编程增益:1 至 128
  • 可编程数据速率:2.5 SPS至4 kSPS
  • 在≤ 20 SPS 下同时
    实现 50 Hz 和 60 Hz 抑制,采用低延迟数字滤波器
  • 具有 12 (ADS124S08) 或 6 (ADS124S06) 个独立可选输入的模拟多路复用器
  • 用于传感器激励的双匹配可编程电流源:10 μA 至 2000 μA
  • 内部基准电压源:2.5 V,10 ppm/°C(最大值)漂移
  • 内部振荡器:4.096 MHz,1.5% 精度
  • 内部温度传感器
  • 扩展故障检测电路
  • 自偏置和系统校准
  • 四个通用 I/O
  • SPI 兼容接口,可选 CRC
  • 模拟电源:单极性(2.7 V 至 5.25 V)或双极性(±2.5 V)
  • 数字电源:2.7 V 至 3.6 V
  • 工作温度:–50°C 至 +125°C

参数

模数转换器

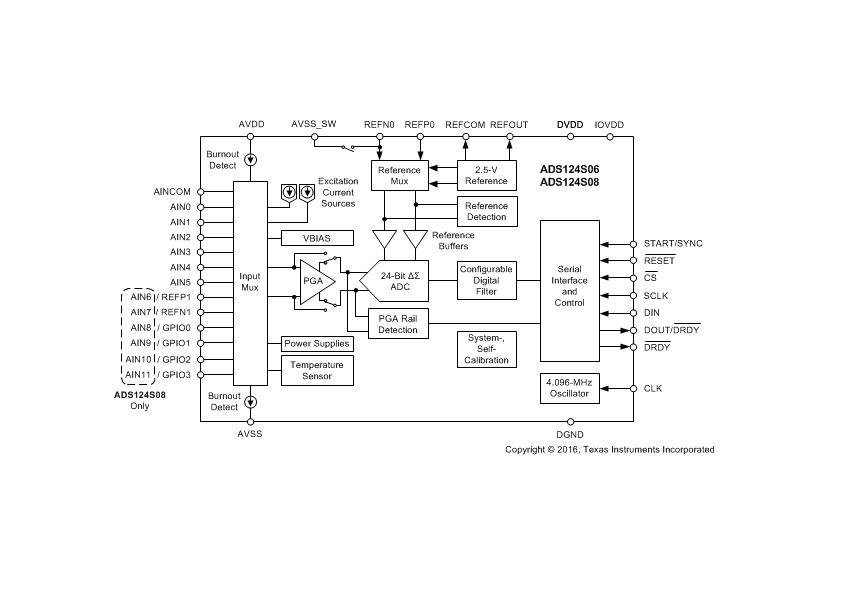

方框图

模数转换器
ADS124S0x 是德州仪器推出的低功耗、低噪声高精度 24 位 ΔΣ ADC 系列,包含 ADS124S06(6 通道)和 ADS124S08(12 通道)两个型号,集成可编程增益放大器(PGA)、电压基准、双激励电流源等丰富功能,采用 SPI 兼容接口,专为传感器信号测量、工业控制等高精度场景设计。

一、核心特性与关键参数

1. 基础性能

  • 分辨率与采样速率:24 位无丢失码分辨率,采样速率可编程(2.5 SPS-4000 SPS),支持 sinc³ 滤波器和低延迟滤波器,可灵活平衡响应速度与抗干扰能力。
  • 精度表现:积分非线性(INL)最大 15 ppmFSR,失调误差典型值 2 μV(25°C),失调温漂最小 2 nV/°C;增益误差典型值 40 ppm(25°C),增益温漂最小 0.5 ppm/°C,长期稳定性优异。
  • 输入配置:ADS124S06 提供 6 路模拟输入,ADS124S08 提供 12 路模拟输入,支持单端、差分输入组合;输入电压范围 ±V_REF/Gain(V_REF 为基准电压,Gain 为 PGA 增益 1-128)。

2. 核心功能

  • 增益与基准:集成可编程增益放大器(PGA),增益可设为 1/2/4/8/16/32/64/128,增益 128 时输入噪声低至 19 nV_RMS;内置 2.5 V 低漂移基准(最大温漂 10 ppm/°C),支持双路外部基准输入,基准缓冲器可独立使能。
  • 激励与偏置:双路匹配可编程电流源(IDAC),输出电流 10 μA-2000 μA,支持传感器 excitation;内置 VBIAS 偏置电压生成器,可设置为 (AVDD+AVSS)/2 或 (AVDD+AVSS)/12,适配热电偶等无偏置传感器。
  • 滤波与抗干扰:sinc³ 滤波器在 ≤20 SPS 时可同时抑制 50 Hz/60 Hz 工频噪声,低延迟滤波器适合多通道快速扫描;支持全局斩波模式(G_CHOP),大幅降低失调电压及温漂。
  • 接口与防护:SPI 兼容接口(支持模式 1),可选 CRC 校验提升数据完整性;ESD 防护达 ±2500 V(人体模型),共模抑制比(CMRR)最高 130 dB,抗干扰能力强。

3. 功耗与可靠性

  • 功耗特性:连续转换模式电流典型值 280 μA(3.3 V),掉电模式电流典型值 0.1 μA,支持待机模式进一步降低功耗。
  • 工作条件:模拟供电 2.7 V-5.25 V(单极性)或 ±1.5 V-±2.625 V(双极性),数字供电 2.7 V-3.6 V(DVDD)、DVDD-5.25 V(IOVDD);工作温度 -50°C 至 +125°C,适应恶劣工业环境。
  • 系统监控:集成内部温度传感器(温度系数 403 μV/°C)、电源监控、传感器烧断检测功能,支持自我校准与系统校准。

二、产品型号差异

型号核心差异适用场景
ADS124S066 路模拟输入,专用 GPIO 引脚通道需求较少的高精度测量场景,如单传感器多参数监测
ADS124S0812 路模拟输入,GPIO 与模拟输入复用引脚多通道传感器测量,如工业多参数采集、PLC 模拟输入模块

三、应用场景

适用于温度(RTD、热电偶)、压力、应变、流量等传感器信号采集,PLC/DCS 模拟输入模块、温度控制器、气候箱、工业烤箱等工业控制场景,也可用于医疗设备、精密仪器等对精度和稳定性要求极高的领域。

四、设计与使用建议

1. 电源与基准

  • 电源设计:模拟电源(AVDD/AVSS)需稳定,AVDD 引脚就近放置 330 nF 去耦电容,DVDD/IOVDD 各放置 0.1 μF 去耦电容,避免模拟与数字电源噪声耦合。
  • 基准使用:内置基准需在 REFOUT 与 REFCOM 间并联 1 μF-47 μF 电容稳定噪声;使用外部基准时,建议选择低噪声型号(如 REF50xx),并添加 RC 滤波电路。
  • 上电时序:电源稳定后需等待 2.2 ms 完成上电复位,确保内部振荡器与基准稳定。

2. 输入与滤波

  • 输入保护:模拟输入电压不得超过 AVSS-0.3 V/AVDD+0.3 V,超出时需串联限流电阻(100 Ω-10 kΩ)和肖特基二极管,限制输入电流不超过 ±10 mA。
  • 滤波设计:模拟输入端建议添加一阶 RC 低通滤波器(截止频率建议为采样速率的 1-10 倍),抑制混叠噪声;差分输入需匹配走线长度,减少共模噪声转化。
  • 未用引脚:未使用的模拟输入建议悬空或接 mid-supply,GPIO 未使用时需根据配置状态接 AVDD/AVSS 或通过下拉电阻接地。

3. 接口与配置

  • SPI 通信:支持 SPI 模式 1(CPOL=0,CPHA=1),SCLK 最高频率 3.4 MHz;CS 引脚可固定拉低简化接口,DOUT/DRDY 引脚兼具数据输出与转换就绪指示功能。
  • 工作模式:支持连续转换和单次转换模式,可通过 START/SYNC 引脚或命令控制;可编程转换延迟(1・t_MOD-4096・t_MOD),适配外部电路 settling 需求。
  • 校准配置:支持自我失调校准、系统失调校准和系统增益校准,可通过寄存器设置校准样本数(1/4/8/16 个样本),提升测量精度。

五、封装与订购信息

  • 封装规格:提供 32 引脚 TQFP(PBS 封装,5.0 mm×5.0 mm)和 32 引脚 VQFN(RHB 封装,5.0 mm×5.0 mm),适配不同空间需求。
  • 订购型号:批量供应型号如 ADS124S06IPBS(TQFP 封装,250 个 / 托盘)、ADS124S08IRHBR(VQFN 封装,3000 个 / 卷),符合 RoHS 标准,MSL 等级 3,峰值回流温度 260°C。

六、关键设计要点

  • 噪声优化:降低采样速率或启用全局斩波模式可提升噪声性能,8 SPS 采样率下有效分辨率可达 20 位以上;基准引脚需远离数字信号线,减少电磁干扰。
  • 精度校准:建议在系统上电后执行两点校准(失调校准 + 增益校准),抵消器件固有误差与外部电路影响;环境温度变化较大时,需定期重新校准。
  • 布局规范:PCB 需分区设计,模拟区与数字区分离,模拟地与数字地单点连接;模拟信号走线短而直,远离时钟、SPI 等数字信号线,电源去耦电容就近布局。
