ADS127L01 24 位高速宽带 ADC 核心信息总结

描述

该ADS127L01是一款 24 位、三角积分 (ΔΣ)、带数据的模数转换器 (ADC) 速率高达 512 kSPS。该器件提供了出色的直流精度和 出色的交流性能。高阶斩波稳定调制器实现了极低的漂移 带内噪声低。集成抽取滤波器可抑制调制器的带外噪声。在 除了AL低延迟滤波器外,ADS127L01还提供多个小于以下的宽带滤波器 ±0.00004 dB纹波,并可选择奈奎斯特速率下–116 dB阻带衰减。
*附件:ads127l01.pdf

传统上,提供良好漂移性能的工业 Δ-Σ ADC 使用数字 具有大通带下垂的滤波器。因此,工业三角积分 ADC 的信号有限 带宽,主要适用于直流测量。音频应用中的高分辨率ADC 提供更大的可用带宽,但偏移和漂移规格明显较弱 比工业同行。该ADS127L01结合了这些转换器,提供高精度 工业测量具有优异的直流和交流规格,适用于扩展工业 温度范围为 –40°C 至 +125°C。

多种作模式允许优化速度、分辨率和功率。一个 可编程串行接口,具有三种选项之一(SPI、帧同步从机或帧同步 master)提供跨隔离栅与微控制器或数字的便捷接口 信号处理器 (DSP)。

特性

  • 数据速率:高达 512 kSPS
  • 交流+直流性能:
    • 通带:高达 230 kHz
    • 信噪比:高达 115.5 dB
    • 总谐波扰:低至 –129 dB
    • 直流精度:
    • 失调漂移:1.5 μV/°C
    • 增益漂移:0.2 ppm/°C
  • 作模式:
    • 高分辨率(26 mW 时为 128 kSPS)
    • 低功耗(15 mW 时为 128 kSPS)
    • 极低功耗:105 dB SNR(9 mW 时为 128 kSPS)
  • 数字滤波器选项:
    • 低延迟滤波器:正弦频率响应
    • 宽带 1 滤波器:(0.45 至 0.55) × f数据过渡带
    • 宽带 2 滤波器:(0.40 至 0.50) × f数据过渡带
  • SPI™ 或帧同步串行接口
    • 菊花链兼容
  • 模拟电源:2.7 V 至 3.6 V
  • 数字电源:1.7 V 至 3.6 V
  • 工作温度:–40°C 至 +125°C

参数
滤波器

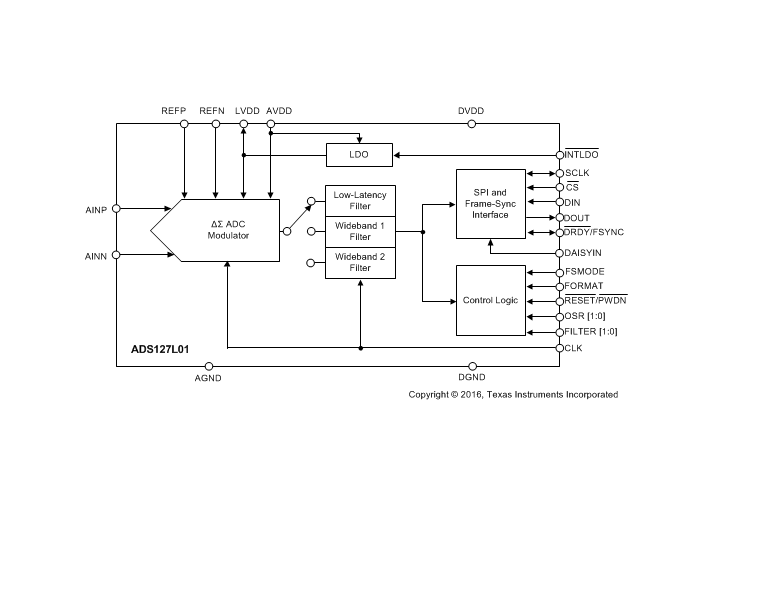

方框图

滤波器
ADS127L01 是德州仪器推出的 24 位 ΔΣ 型模数转换器(ADC),采样速率高达 512 kSPS,兼具优异的直流精度与交流性能,集成多种数字滤波选项与灵活串行接口,采用 32 引脚 TQFP 封装(5.0 mm×5.0 mm),支持宽温工作(–40°C 至 + 125°C),适配振动与模态分析、数据采集系统、声学与动态应变片测量、电能质量分析等高精度中高速数据采集场景。

一、核心特性与关键参数

1. 基础性能

  • 分辨率与采样:24 位无失码分辨率,采样速率范围 2 kSPS 至 512 kSPS,输入满量程电压 ±VREF(VREF 范围 0.5 V 至 3.0 V),通带宽度最高 230 kHz,满足宽频信号高精度采集需求。
  • 精度与动态性能:SNR 最高 115.5 dB(VREF=3 V、OSR=256 时),THD 低至 - 129 dB,积分非线性(INL)最大 10 ppm;直流漂移优异,失调漂移 1.5 μV/°C,增益漂移低至 0.2 ppm/°C,共模抑制比(CMRR)95 dB(60 Hz),电源抑制比(PSRR)80 dB-90 dB。
  • 噪声特性:低噪声设计,HR 模式下 OSR=256 时噪声仅 3.6 μVrms,不同工作模式与过采样率(OSR)组合可灵活优化噪声性能,适配不同精度需求。

2. 核心功能

  • 多模式数字滤波:支持 3 种滤波选项,包括低延迟 sinc 滤波器(LL)、宽带滤波器 1(WB1,过渡带 0.45-0.55×fDATA)、宽带滤波器 2(WB2,过渡带 0.40-0.50×fDATA),通带纹波 ±0.000032 dB,阻带衰减 116 dB,兼顾响应速度与滤波效果。
  • 灵活工作模式:提供高分辨率(HR)、低功耗(LP)、超低功耗(VLP)三种模式,128 kSPS 下 HR 模式功耗 25.7 mW、LP 模式 13.4 mW、VLP 模式 6.8 mW,可根据系统功耗预算灵活选择。
  • 接口与控制:支持 SPI、帧同步从机 / 主机三种接口模式,支持菊花链级联与多器件同步;硬件引脚可配置滤波类型、过采样率(OSR 32/64/128/256 等),SPI 模式支持偏移与增益校准,适配不同系统集成需求。

3. 功耗与可靠性

  • 功耗特性:模拟电源 AVDD(2.7 V-3.6 V)、LVDD(1.7 V-1.9 V),数字电源 DVDD(1.7 V-3.6 V);HR 模式下 AVDD 电流 1.3 mA-1.6 mA,DVDD 电流 2.8 mA-3.4 mA,功耗随工作模式与采样速率动态可调。
  • 工作条件:ESD 防护 ±2000 V(人体模型)、±1000 V(器件充电模型);结温最高 150°C,结到环境热阻 73.4 °C/W,抗干扰能力与环境适应性强。
  • 封装与热性能:32 引脚 TQFP 封装,引脚间距 0.5 mm,热性能优异,适配高密度 PCB 设计。

二、核心功能解析

1. 数字滤波与过采样

  • 滤波选项:低延迟滤波器响应快,适合多路复用或快速响应场景;宽带滤波器(WB1/WB2)线性相位特性好,通带纹波极小,适合高频交流信号测量。
  • 过采样配置:通过 OSR [1:0] 引脚选择 32×、64×、128×、256× 等过采样率(低延迟滤波器支持最高 2048×OSR),过采样率越高,噪声越低但采样速率相应降低,可灵活平衡精度与速度。

2. 接口与同步

  • 串行接口:SPI 模式支持寄存器配置、校准命令与数据读写,最高 SCLK 频率适配系统需求;帧同步模式(主 / 从)适配音频类 ADC 接口场景,简化与 MCU/DSP/FPGA 的连接。
  • 多器件扩展:支持菊花链级联与多器件同步,通过 START 引脚或 RESET/PWDN 引脚实现多 ADC 时序对齐,适配多通道数据采集系统。

3. 校准与系统监控

  • 校准功能:SPI 模式下支持 24 位偏移校准与 16 位增益校准,可修正 ADC 内部误差或系统级误差,提升测量精度。
  • 状态监控:内置过范围检测功能,实时标记输入信号是否超出满量程,状态字支持 4 位 / 8 位 CRC 校验,保障数据传输完整性。

三、应用场景

适用于振动与模态分析、高精度数据采集系统、声学测量、动态应变片信号转换、电能质量监测、工业过程控制等场景,尤其适配对直流精度、低漂移、高动态范围有严格要求的中高速数据采集任务。

四、设计与使用建议

1. 电源与基准

  • 电源设计:AVDD、LVDD、DVDD 需分别 decoupling,每个电源引脚就近配置 1 μF 电容,模拟地(AGND)与数字地(DGND)单点连接,减少地环路干扰;优先使用线性稳压器(LDO)供电,降低电源噪声。
  • 基准配置:推荐使用低噪声、低漂移基准源(如 REF6025、REF5025),REFP 与 REFN 引脚需并联 10 μF+0.1 μF 滤波电容,布线短且粗,避免基准噪声影响转换精度。

2. 输入与驱动

  • 输入配置:支持全差分或伪差分输入,输入共模电压为 AVDD/2,需确保输入电压在 AGND-0.3 V 至 AVDD+0.3 V 范围内,避免 ESD 二极管导通。
  • 前端驱动:由于 ADC 输入为开关电容结构,需搭配低噪声、高带宽差分放大器(如 THS4551)作为前端驱动,同时添加一阶 RC 抗混叠滤波器(推荐 CDIFF≥800 pF),抑制采样毛刺与带外噪声。

3. 滤波与采样配置

  • 滤波选择:快速响应场景(如多路复用)选择低延迟滤波器,高精度交流测量场景选择宽带滤波器 2(WB2),兼顾阻带衰减与信号保真度。
  • 过采样优化:根据精度需求选择 OSR,低速率高精度场景采用高 OSR(如 256×),高速场景采用低 OSR(如 32×),平衡噪声与采样速率。

4. 布局与防护

  • 布局规范:模拟信号与数字信号分区布线,避免交叉;时钟线远离模拟输入线,减少耦合干扰;电源 decoupling 电容紧邻引脚,减少寄生电感。
  • 静电防护:遵循 ESD 防护规范,器件焊接与操作时采取防静电措施,避免静电损坏高精度模拟电路。

五、封装与订购信息

  • 封装规格:32 引脚 TQFP(PBS 封装),尺寸 5.0 mm×5.0 mm,引脚间距 0.5 mm,符合 RoHS 标准,引脚镀层为 NIPDAU,焊接兼容性良好。
  • 订购型号:批量供应型号如 ADS127L01IPBS(250 个 / 托盘)、ADS127L01IPBSR(1000 个 / 卷带),MSL 等级 2(1 年),峰值回流温度 260°C。

六、关键设计要点

  • 时序同步:多器件同步时,共享同一时钟源,通过 START 引脚同步启动转换,确保通道间时序一致性。
  • 功耗管理:闲置时可通过 RESET/PWDN 引脚进入掉电模式,掉电电流仅 0.6 μA-8 μA,降低系统功耗。
  • 校准流程:上电后需等待电源与基准稳定,再执行偏移与增益校准,校准前短接输入或施加标准校准电压,提升校准精度。
