DDC2256A 256 通道电流输入 ADC 核心信息总结

DDC2256A是一个 24 位、256 通道、电流输入 模数 （A/D） 转换器。它结合了电流-电压集成和A/D 转换使得 256 单个低电平电流输出器件，如光电二极管，可以直接连接到其 输入并并行（同时）数字化。
*附件：ddc2256a.pdf

对于每个输入，该 DDC2256A有一个低噪声/低功耗积分器，旨在捕获所有 从传感器充电。积分时间可在 58.8μs 至 100 之间调节 ms，允许以出色的精度连续测量从 fA 到 μA 的电流。这 积分器的输出由16个24位低功耗ADC数字化，所有由此产生的 数据通过单个LVDS串行接口对输出，旨在最大限度地减少噪声耦合 通道数较多的环境。

该DDC2256A采用±2.5V模拟电源、1.8V模拟电源供电 （AVDD_18） 和 1.8V 数字电源 （DVDD）。该器件的工作温度范围为 0°C 至 70°C 温度，有 14 × 16 可供选择 毫米^2^323 球 0.8 mm 间距 BGA。最后，板载参考 buffer 和 旁路电容器有助于最大限度地减少外部元件要求并进一步减少电路板 空间。

特性

• 可同时直接测量 256 个低
  电平电流的单芯片解决方案
• 用户可调满量程范围
• 可调速度，积分时间低
  至 58.8 μs（每通道 17 KSPS），分辨率为 24 位
• 功耗低至1.7mW/通道
• 积分线性度：读数的 ±0.025% ±满量程读数的
  1 ppm（所有通道均处于活动状态）
• 低噪音
• 24 位 ADC
• 无电荷损失和同时采样
• 板载温度传感器
• 封装内旁路电容和基准电压缓冲
  器，可减少PCB面积和设计复杂性
• 串行LVDS和CMOS输出接口选项

参数

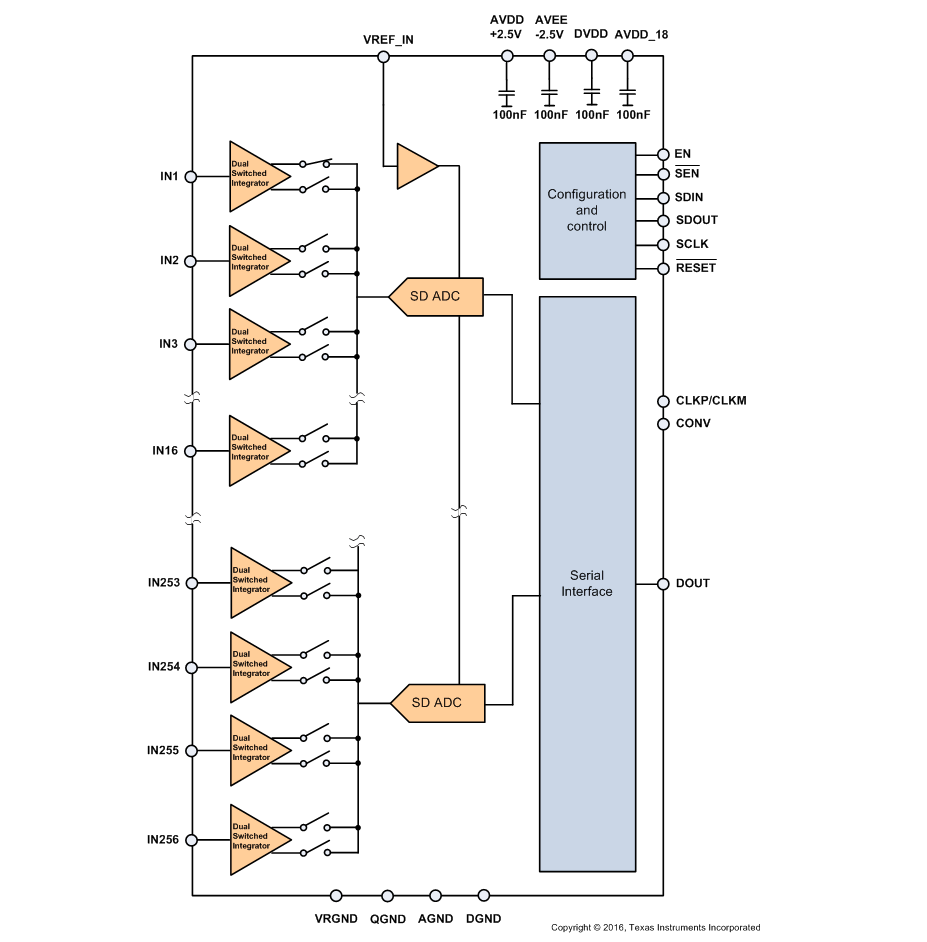

方框图

DDC2256A 是德州仪器推出的单芯片 256 通道电流输入模数转换器（ADC），集成电流 - 电压转换与 24 位 A/D 转换功能，支持多通道同步采样，采用 323 球 NFBGA 封装（16.0 mm×14.0 mm），兼具低功耗、高精度与小尺寸特性，专为多通道低电平电流测量场景设计。

一、核心特性与关键参数

1. 通道与采样性能

• 通道配置：256 个独立输入通道，可直接连接光电二极管等低电平电流输出器件，支持并行同步采样，无电荷损失，保障多通道数据时序一致性。
• 分辨率与精度：24 位分辨率，积分线性度 ±0.025% 读数 ±1 ppm 满量程（所有通道激活时），测量精度高；低噪声设计，适配飞安（fA）至微安（μA）级电流测量。
• 采样速率：积分时间可调范围 58.8 μs 至 100 ms，对应单通道最高采样速率 17 kSPS，可根据测量需求灵活平衡速度与精度。

2. 核心功能

• 输入与量程：电流输入直接测量，无需外部信号调理电路；满量程范围用户可调，适配不同幅值电流信号采集。
• 集成辅助功能：内置温度传感器，便于系统温漂补偿；集成基准缓冲器与封装内旁路电容，减少外部元器件需求，降低 PCB 设计复杂度与占用面积。
• 接口特性：支持 LVDS 与 CMOS 两种串行输出接口选项，单对 LVDS 接口传输所有通道数据，最大程度减少高通道数场景下的噪声耦合。

3. 功耗与可靠性

• 功耗特性：单通道功耗低至 1.7 mW，多通道工作时总功耗可控，适合低功耗系统设计；供电配置包括 ±2.5 V 模拟电源（AVDD/AVEE）、1.8 V 模拟电源（AVDD_18）与 1.8 V 数字电源（DVDD）。
• 工作条件：工作温度范围 0°C 至 70°C；ESD 防护需额外注意，存储或操作时需将引脚短接或置于导电泡沫中，避免 MOS 栅极静电损坏。

二、应用场景

适用于 CT 扫描仪数据采集系统、光电二极管传感器阵列、X 射线探测系统、光纤功率监测、多通道电流 / 电压测量仪器等需要同时处理大量低电平电流信号的场景。

三、封装与订购信息

• 封装规格：323 球无引脚 BGA（NFBGA），引脚间距 0.8 mm，封装高度最大 1.66 mm，适配高密度 PCB 布局。
• 订购型号：量产型号包括 DDC2256AZZF、DDC2256AZZF.A 等，均为 84 个 / JEDEC 托盘包装，RoHS 合规，MSL 等级 3（260°C 峰值回流，168 小时湿敏等级）。

四、设计与使用建议

• 电源设计：严格遵循供电要求，模拟电源与数字电源需独立供电并做好 decoupling，利用内置旁路电容简化设计，降低电源噪声影响。
• 静电防护：器件内置 ESD 保护有限，装配、存储和运输过程中需采取防静电措施，避免栅极损坏。
• 接口选择：根据系统噪声环境与传输需求，选择 LVDS（低噪声、长距离）或 CMOS 接口，优化数据传输可靠性。
