ADC32J22 双通道、12位、50MSPS模数转换器（ADC）技术手册

ADC32J2x 是一款高线性度、超低功耗、双通道、12 位、50 MSPS 至 160MSPS、模数转换器（ADC）系列。这些设备专门设计用于 支持具有大动态范围要求的高输入频率信号。一个时钟 输入分频器为系统时钟架构设计和SYSREF输入提供了更大的灵活性 实现完整的系统同步。这些设备支持JESD204B接口，以减少 接口线的数量，从而实现高系统集成密度。The JESD204B 接口是一个串行接口，其中每个ADC的数据被串行化并仅通过一个输出 差分对。内部锁相环 （PLL） 使输入的 ADC 采样时钟倍增 乘以 20 以派生用于序列化每个通道的 12 位数据的位时钟。这 器件支持接口速度高达 3.2 Gbps 的子类 1。
*附件：adc32j22.pdf

特性

• 双通道
• 12 位分辨率
• 1.8V 单电源
• 灵活的输入时钟缓冲器，具有1、-2、-4分频功能
• SNR = 70.3 dBFS，SFDR = 88 dBc（f 在 = 70兆赫
• 超低功耗：
  • 227 mW/通道，160 MSPS
• 信道隔离度：105 dB
• 内部抖动
• JESD204B串行接口：
  • 子类 0、1、2 兼容，最高可达 3.2 Gbps
  • 每个 ADC 支持一个通道，最高可达 160 MSPS
• 支持多芯片同步
• 引脚对引脚兼容 14 位版本
  （ADC32J4X）
• 封装：VQFN-48（7 mm × 7 mm）

参数

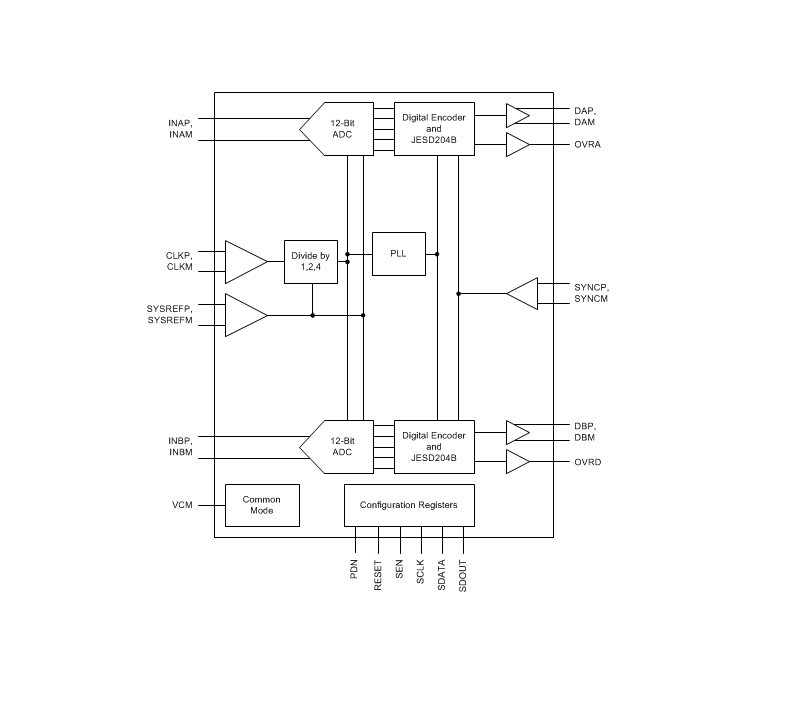

方框图

ADC32J2x 是德州仪器推出的高线性、超低功耗双通道 12 位模数转换器（ADC）系列，涵盖 ADC32J22/23/24/25 四款型号，核心优势为宽采样范围、高动态性能和紧凑封装，适配多场景高速信号采集需求。

核心参数与特性

• 硬件规格 ：12 位分辨率，采样率覆盖 50-160 MSPS（对应不同型号），模拟输入带宽 450 MHz，2 VPP 差分满量程输入。
• 通道与接口 ：双通道设计，支持 JESD204B 串行接口（子类 0/1/2 兼容），单通道 1 lane 配置，最高接口速率 3.2 Gbps，支持多芯片同步。
• 功耗与封装 ：超低功耗设计，每通道功耗低至 227 mW（160 MSPS 时），总功耗 281-560 mW（因型号而异），采用 48 引脚 VQFN 封装（7mm×7mm）。
• 关键性能 ：70 MHz 输入时 SNR 达 69.8-70.3 dBFS、SFDR 85-93 dBc；通道隔离度 105 dB，内置抖动功能优化频谱性能，支持数字增益调节（0-6 dB）。

功能与工作模式

• 数字处理 ：支持正常 / 快速过范围指示（OVR），快速 OVR 仅需 9 个时钟周期响应；内置时钟分频器（1/2/4 分频），适配不同系统时钟架构。
• 功耗控制 ：提供全局断电（功耗 5 mW，唤醒时间 85 μs）和待机模式（功耗 118 mW，唤醒时间 35 μs），支持单通道独立断电。
• JESD204B 接口 ：支持初始通道对齐（ILA）、帧组装配置（LMFS 参数可选），提供时钟、编码、PRBS 三种测试模式，支持数据加扰和 8b/10b 编码。

应用场景

适用于多载波多模蜂窝基站、雷达与智能天线阵列、弹药制导、电机控制反馈、网络 / 矢量分析仪、通信测试设备、无损检测、微波接收器、软件无线电（SDR）、正交与分集无线电接收器等场景。

关键设计要点

• 电源要求 ：单 1.8V 供电（AVDD/DVDD），无固定上电顺序，电源引脚需就近配置 0.1μF 去耦电容。
• 布局建议 ：模拟输入与数字输出反向布线减少串扰，时钟信号与模拟输入垂直布局，数字输出迹线长度匹配，热焊盘需焊接至 PCB 保证散热。
• 配置方式 ：通过 SPI 接口（24 位操作，SCLK 最高 20 MHz）配置寄存器，支持寄存器读写、软件复位和自定义测试模式。
