数据采集卡在集成电路测试中的关键应用与实践

引言

当前集成电路产业正向着高密度集成、高速传输、多模混合、极端环境适配四大方向迭代升级：工业级芯片（如PLC主控芯片）集成实时以太网、模数转换、电源管理等多模块，需耐受-20℃~70℃宽温与强电磁干扰；消费级芯片追求GS/s级数据传输与超低功耗平衡；

汽车电子芯片则对可靠性提出“零故障”严苛要求。芯片功能的复杂化、应用场景的多样化，使得传统分立测试设备在高速信号捕获、多模块同步验证、海量数据处理等方面力不从心。

数据采集卡作为测试系统的“信号感知核心”，凭借高采样率、高同步精度、强环境适配性等优势，成为破解测试痛点、保障芯片质量的核心支撑。

数据采集卡在集成电路测试中的核心价值

01

高速精准的信号捕获：以GS/s级采样率、百MHz级带宽，精准捕捉芯片高速数字信号（如100Mbps PROFINET IRT信号）、微弱模拟信号（如电源纹波）及ns级瞬态噪声，为性能分析提供高质量原始数据；

02

多模块同步验证：支持纳秒级多通道同步采集，实现芯片通信接口、ADC/DAC、电源模块等多组件信号的精准对齐，助力定位跨模块干扰与耦合问题；

03

高效数据处理与分析：搭配TB级高速存储与实时流盘技术（速率≥1GS/s），突破海量测试数据的存储瓶颈，结合在线分析算法大幅缩短测试周期；

04

复杂场景模拟适配：可与精密电源、信号调理模块联动，模拟工业电网干扰、极端温度等实际工况，验证芯片在复杂环境下的稳定性与可靠性。

数据采集卡在集成电路测试中的具体应用场景

高速通信接口测试

针对PXIe、PCIe、USB等高速接口，采用1GS/s以上采样率的高速数据采集卡，捕获高速传输信号的时序特征。

通过分析眼图（眼高≥200mV、眼宽≥4ns）、抖动（总抖动≤15ns）、误码率等核心指标，验证接口通信延迟与抗干扰能力，确保设备间数据传输无丢包，符合行业通信标准。

例如在工业PLC芯片PROFINET IRT接口测试中，采集卡通过帧头触发技术，精准捕获3ms时长的信号数据，为实时通信性能验证提供关键支撑。

模拟/混合信号转换测

在ADC（模数转换）与DAC（数模转换）模块测试中，数据采集卡与精密电流源/电压源协同工作，实现转换精度的全面校验。

对于工业芯片的12位ADC，采集卡以500MS/s采样率捕获4-20mA工业电流环信号的转换结果，计算INL、DNL等参数，保障模拟量误差≤0.5%，满足IEC A级精度要求；针对DAC输出的模拟控制信号，精准测量其输出误差与线性度，确保执行器控制精度达标。

电源管理模块测试

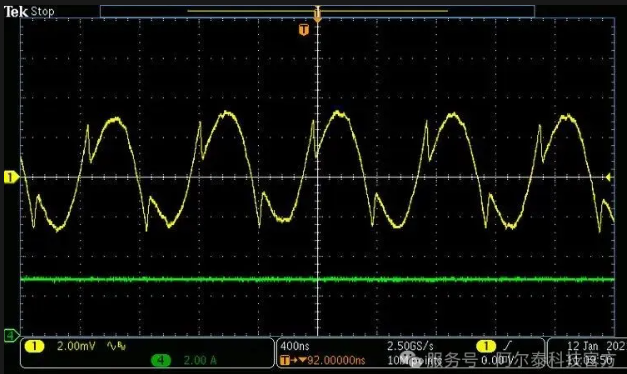

针对芯片内置LDO、DC-DC转换器等电源模块，数据采集卡搭配交流毫伏表、带纹波电源，模拟50Hz工业电网干扰场景

通过采集电源输出的纹波信号、噪声耦合数据，计算PSRR、运放增益等指标，验证模块抗干扰能力，避免电源纹波导致芯片控制指令偏差，保障芯片7×24小时连续稳定运行。

极端环境适应性测试

在汽车电子、工业控制等领域，数据采集卡可在高低温箱、电磁屏蔽室等环境中，持续采集芯片关键信号。

通过分析温度变化（如-40℃~125℃）、电磁干扰对信号完整性、电源稳定性的影响，验证芯片在极端工况下的性能衰减边界，为芯片环境适应性优化提供数据支撑。

数据采集卡选型指南：核心参数匹配原则

采样率与带宽选型

- 高速信号测试：采样率需≥信号最高频率的5-10倍，推荐1GS/s以上高速采集卡，带宽≥300MHz，确保捕获ns级时序偏差；

- 模拟信号测试（如ADC/DAC转换、电源纹波）：采样率≥500MS/s、分辨率≥14bit，平衡精度与速度，避免量化误差影响测试结果。

同步精度选型

- 多模块协同测试（如ADC+电源+通信接口）：选择支持PXIe同步协议的采集卡，同步误差≤8ns，确保跨模块信号精准对齐，溯源干扰耦合路径；

- 单模块独立测试（如单一DAC输出）：同步精度≤100ns即可满足基础验证需求。

通道数与接口适配

- 复杂芯片测试（如多通道ADC芯片）：选择8-16通道采集卡，支持差分输入，适配电流环、电压等多种信号类型；

- 轻量化测试（如单一通信接口验证）：2-4通道采集卡即可，优先选择USB/以太网接口，兼顾便携性与易用性。

专项测试案例：消费电子与汽车电子芯片实践

（一）消费电子芯片：手机射频芯片测试



- 测试需求：验证射频芯片发射端信号功率、频谱纯度，接收端灵敏度与抗干扰能力；

- 采集卡选型：1GS/s 16bit高速采集卡（带宽≥500MHz）、射频专用探头；

- 应用效果：捕获瞬态功率波动（精度±0.1dBm），分析邻道泄漏比（ACLR），满足消费电子射频标准，测试周期缩短30%。

（二）汽车电子芯片：车载MCU测试

- 测试需求：验证MCU在-40℃~125℃宽温下的CAN总线通信稳定性、ADC采集精度（适配车载传感器信号）；

- 采集卡选型：500MS/s 14bit采集卡（宽温版）、CAN总线信号调理模块；

- 应用效果：在高低温循环测试中，持续采集CAN总线信号（传输速率500kbps）与ADC输入信号，验证通信误码率≤10⁻⁶，ADC误差≤1%，满足ISO功能安全标准。
