东科合封氮化镓芯片DK8710BD助力华硕100W快充实现高效输出

前言



  消费者在选购第三方充电器时都倾向于选择一款功率高、发热低、体积小巧便携的充电器，而氮化镓合封芯片凭借高频、高集成、低损耗的特性解决了消费者的痛点。



  华硕旗下a豆品牌推出了一款100W氮化镓充电器，其内部搭载了东科DK8710BD合封氮化镓芯片，分别支持100W和30W输出，还支持45W+45W、65W+30W等输出策略，满足包括米系用户在内的消费群体对高性能、强兼容、小体积产品的需求。





华硕a豆100W氮化镓充电器



  华硕旗下a豆品牌推出了一款100W氮化镓充电器，这款产品拥有鸢尾紫、瑰蜜粉、茉莉绿、云朵白、陨石灰五种高颜值莫兰迪色系可选，机身则采用符合人体工学的精致R角以及容指凹槽处理，设计可谓讲究。正面印有100W字样，表明充电器最大输出功率。



  充电器配置时下主流2C1A接口，分别支持100W和30W输出，还支持45W+45W、65W+30W等输出策略。并且除了兼容UFCS、QC、PD、SCP等快充协议外，还支持小米90W澎湃秒充。

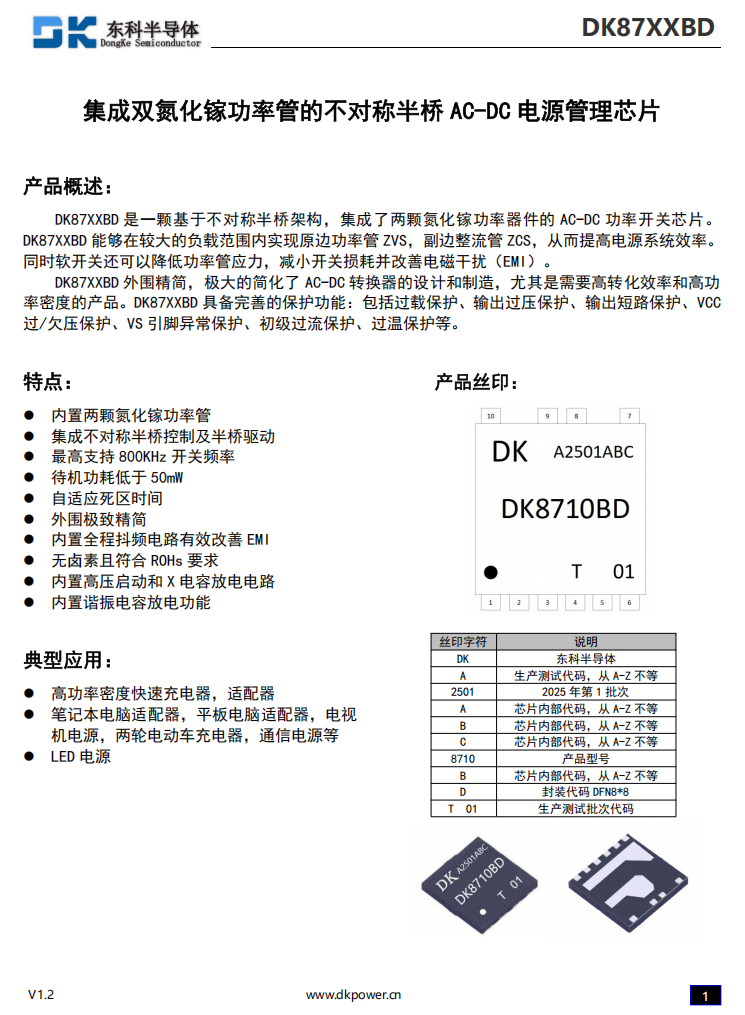

东科半导体DK8710BD

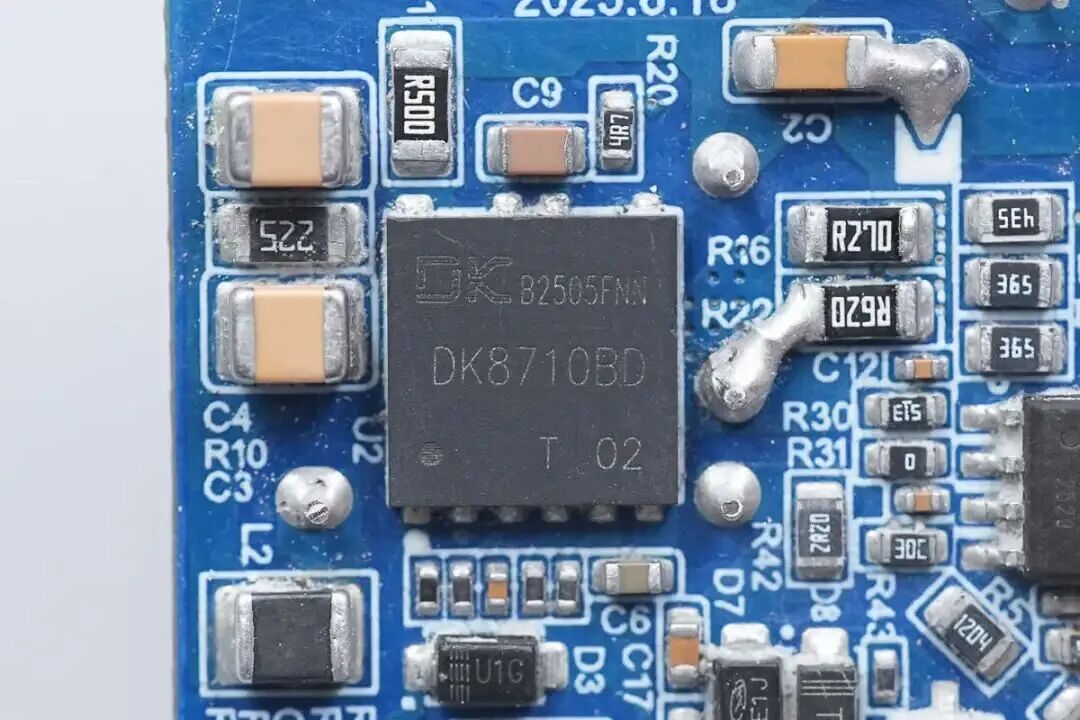

  电源主控芯片来自东科，型号DK8710BD，这是一颗基于不对称半桥架构，集成了两颗氮化镓功率器件的AC-DC功率开关芯片，能够在较大的负载范围内实现原边功率管ZVS，副边整流管ZCS，从而提高电源系统效率。同时软开关还可以降低功率管应力，减小开关损耗并改善电磁干扰（EMI）。



  DK8710BD外围精简，极大的简化了AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。芯片具备完善的保护功能：包括过载保护、输出过压保护、输出短路保护、VCC过/欠压保护、VS 引脚异常保护、初级过流保护、过温保护等。采用DFN8*8封装。



  东科氮化镓合封芯片此前还被联想小新65W氮化镓充电器、佳域45W双C口氮化镓充电器、佳域35W双C口氮化镓充电器、华科生65W 2C1A氮化镓充电器等产品采用，质量获客户一致认可。





总结



  东科半导体（安徽）股份有限公司，成立于2011年5月，主要从事高频高效绿色电源IC和大功率电源IC的设计、生产、制造和销售。是由业界资深专家共同组建，拥有国内、外顶尖人才的技术与产业化队伍。公司成立以来，一直坚持自主创新的核心路线，专注技术研发，形成了多项专利壁垒、电源类自供电技术壁垒、多芯片合封技术壁垒的自我保护机制，建成了集研发、设计、封测、销售为一体的综合科技创新体系，旗下所有产品都拥有完整的自主知识产权。



  东科这款DK8710BD合封氮化镓芯片采用DFN8*8封装，采用AHB高效拓扑设计电源，保证效率提升提升系统可靠性。内部集成了氮化镓功率管控制和驱动电路芯片，外围精简，能有效降低充电器体积，降低开通损耗，提升整机效率，降低发热。此外还可以避免了音频噪声的引入，大幅简化电源设计，降低研发成本。



  这款DK8710BD合封氮化镓芯片可以适用于高功率密度氮化镓快充、笔记本电脑/平板电脑/机顶盒电源适配器、车充、智能插线板等充电设备中。



文章来源：充电头网
