ADS61JB46 产品核心信息总结

该ADS61JB46是一款高性能、低功耗、单通道模数转换器，具有集成JESD204A输出接口。该器件采用 6 毫米× 6 毫米 QFN 封装，具有单通道和双通道输出模式，具有前所未有的紧凑性。输出接口与 JESD204A 标准兼容，并具有附加模式（根据 IEEE 标准 802.3-2002 第 3 部分第 36.2.4.12 条），可与 TI TLK 系列 SERDES 收发器无缝连接。同样令人印象深刻的是片上模拟输入缓冲器，可在采样保持开关之间提供隔离，并提供更高、更一致的输入阻抗。

该器件的额定工作范围为工业温度范围（–40°C 至 +85°C）。
*附件：ads61jb46.pdf

特性

• 输出接口：
  • 单通道和双通道接口
  • 最大数据速率：3.125 Gbps
  • 符合 JEDEC JESD204A规范
  • CML 输出，电流可编程范围为 2 mA 至 32 mA
• 功耗：
  • 双通道模式下 160 MSPS 时为 583 mW
  • 功率随时钟速率而降低
• 输入接口：缓冲模拟输入
• 185 MHz IF 时的 SNR：–72.7 dBFS
• 模拟输入动态范围：2 V聚丙烯
• 参考支持：
  外部和内部（微调）
• 供应：
  • 模拟和数字：1.8 V
  • 输入缓冲器：3.3 V
• 可编程数字增益：0 dB至6 dB
• 输出：直偏移二进制或
  二进制补码
• 封装：6 毫米× 6 毫米 QFN-40

参数

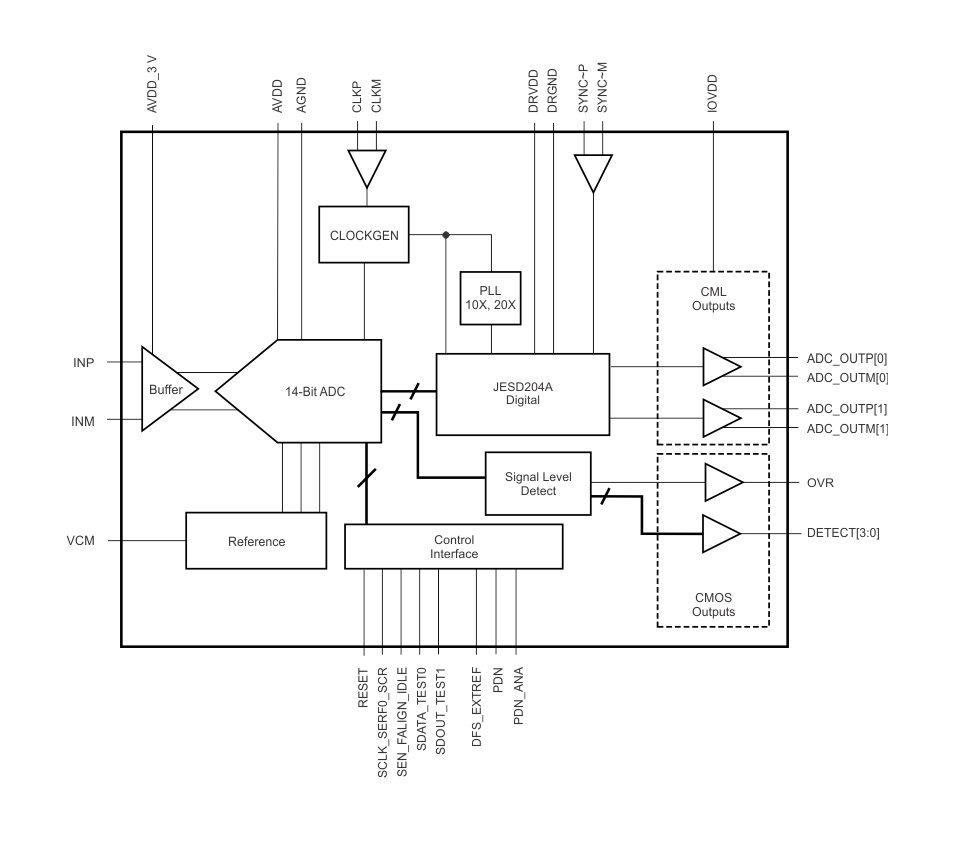

方框图

ADS61JB46 是一款 14 位高性能模数转换器（ADC），集成 JESD204A 串行输出接口与模拟输入缓冲器，支持单 / 双车道输出模式，专为无线基站、测试测量仪器等高速高精度场景设计。

核心参数与性能

• 分辨率与采样率 ：14 位分辨率，双车道模式最高 160 MSPS，单车道模式最高 156.3 MSPS；孔径延迟 560 ps，孔径抖动 125 fs rms，数据延迟 20 个时钟周期。
• 动态性能 ：185 MHz 输入时 SNR 达 72.7 dBFS，SFDR 达 77 dBc；THD 低至 - 79.9 dBc，IMD3-79.9 dBc；支持 0 dB-6 dB 数字增益（0.5 dB 步进），可权衡 SFDR 与 SNR 性能。
• 输入与输出 ：差分输入范围 2 VPP，模拟输入带宽 480 MHz，输入共模电压 1.95 V（内部参考模式）；CML 输出接口最高数据率 3.125 Gbps，支持偏移二进制或二进制补码格式。
• 功耗与工作条件 ：模拟 / 数字电源 1.7 V-1.9 V（典型 1.8 V），输入缓冲器电源 3.0 V-3.6 V（典型 3.3 V）；双车道 160 MSPS 时总功耗 583 mW，支持完全掉电（10 mW）与快速恢复掉电（230 mW）模式，工作温度 - 40°C 至 + 85°C。

封装与引脚

• 采用 6 mm×6 mm 40 引脚 QFN（RHA）封装，含裸露热焊盘（连接数字地，需焊接至 PCB 接地平面优化散热）。
• 关键引脚包括差分模拟输入（INP/INM）、差分时钟输入（CLKP/CLKM）、CML 输出车道（ADC_OUTP0/ADC_OUTM0 至 ADC_OUTP1/ADC_OUTM1）、串行配置接口（SCLK/SDATA/SEN）及同步控制（SYNCP/SYNCM）引脚。

核心功能与特性

• 接口特性 ：兼容 JESD204A 标准，支持单车道（20x 序列化，最高 3.125 Gbps）与双车道（10x 序列化，最高 1.6 Gbps）模式；CML 输出电流可通过寄存器编程（2 mA-32 mA），支持 8B10B 编码与扰码功能。
• 灵活配置 ：支持内部 / 外部参考模式切换；可通过串行（SPI）或并行接口配置增益、输出格式、车道模式等参数；内置信号功率估算功能，支持 1K-16K 样本平均。
• 同步与测试 ：通过 SYNC~ 引脚实现帧同步，支持 K28.5 同步符号传输；提供多种测试模式（伪随机码、固定码等），可通过 DETECT [3:0] 引脚输出低延迟 ADC 码或功率估算值。

典型应用场景

• 无线基站基础设施、高速数据采集系统、测试测量仪器、雷达与通信接收系统。

设计要点

• 电源与去耦 ：AVDD、DRVDD、IOVDD 需就近配置去耦电容，输入缓冲器电源（AVDD_3V）需独立布线，减少噪声耦合。
• 输入与时钟设计 ：模拟输入建议串联 5 Ω 电阻抑制寄生振荡，支持变压器耦合或差分放大器驱动；时钟输入推荐差分驱动（LVPECL/LVDS/ 正弦波），AC 耦合至 0.95 V 共模电压，时钟抖动需严格控制。
• 布局规范 ：模拟地与数字地分离，CML 输出走线需等长匹配（50 Ω 阻抗）；热焊盘需充分覆铜并通过过孔连接接地平面，确保散热。
• 配置要点 ：上电后需通过硬件复位（RESET 引脚）或软件复位（寄存器 00h）初始化；JESD204A 接口需配置帧 / 多帧参数，支持初始车道对齐序列传输。

产品型号与供货

• 在售型号为 ADS61JB46IRHAR（2500 片卷盘）与 ADS61JB46IRHAT（250 片小卷盘），符合 RoHS 标准，MSL 等级 3（260°C 回流焊），工作温度范围 - 40°C 至 + 85°C。
