DAC3151 10位、500MSPS数模转换器(DAC)技术手册

描述

DAC3151、DAC3161和DAC3171 (DAC31x1) 是一系列单通道、500 MSPS 数模转换器 (DAC)。该系列使用带有输入FIFO的10位、
12位或14位宽LVDS数字总线。14位DAC3171还支持DDR 7位LVDS接口模式。FIFO 输入和输出指针可以在多个设备之间同步,以实现精确的信号同步。DAC输出为电流源,端接至GND,一致性范围为–0.5 V至+1 V。DAC31x1 与 DAC31x4、双通道、10 位、12 位和 14 位、500 MSPS 数模转换器引脚兼容。

DAC31x1 采用 VQFN-64 封装,额定适用于整个工业温度范围(–40°C 至 +85°C)。
*附件:dac3151.pdf

特性

  • 单通道
  • 分辨率
    • DAC3151:10 位
    • DAC3161:12 位
    • DAC3171:14 位
  • 最大采样率:500 MSPS
  • 引脚兼容系列
  • 输入接口:
    • 并行LVDS输入
    • 单或双 DDR 数据时钟
    • 内部先进先出
  • 芯片到芯片同步
  • 功耗:375 mW
  • 20 MHz IF下的频谱性能
    • 信 噪 比:
      • DAC3151:62 dBFS
      • DAC3161:72 dBFS
      • DAC3171:76 dBFS
    • SFDR:
      • DAC3151:76 dBc
      • DAC3161:77 dBc
      • DAC3171:78 dBc
  • 当前采购 DAC
  • 一致性范围:–0.5 V 至 +1 V
  • 封装:64 引脚 VQFN(9 mm × 9 mm)

参数

dac

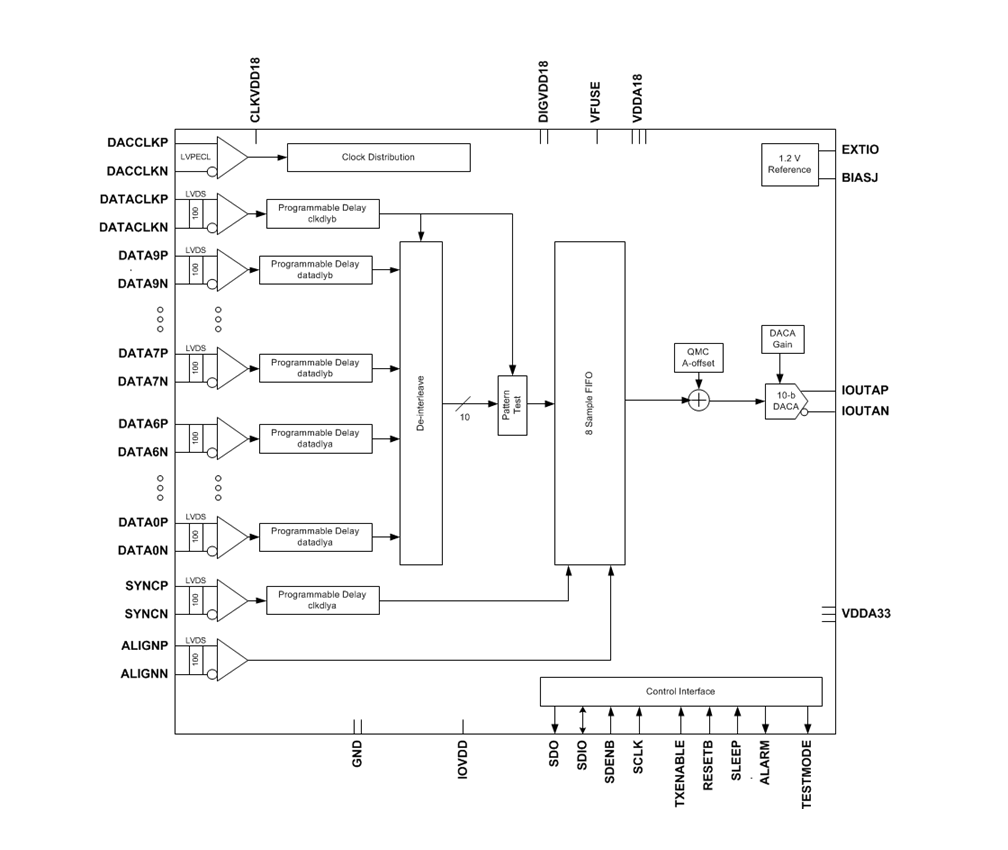

方框图

dac
DAC31x1 系列是单通道高速数模转换器(DAC)家族,涵盖 10 位(DAC3151)、12 位(DAC3161)、14 位(DAC3171)分辨率,最高采样率 500 MSPS,采用 LVDS 输入接口与电流源输出,支持多器件同步,专为无线基础设施、雷达、软件无线电等高频高精度场景设计。

核心参数与性能

  • 分辨率与采样率 :DAC3151(10 位)、DAC3161(12 位)、DAC3171(14 位);最高采样率 500 MSPS,支持单 / 双 DDR 数据时钟,内置 FIFO 缓冲时钟域差异。
  • 动态性能 :20 MHz 中频时,SNR 分别为 62 dBFS(DAC3151)、72 dBFS(DAC3161)、76 dBFS(DAC3171);SFDR 均≥76 dBc,三阶互调失真(IMD3)≥61 dBc,噪声谱密度(NSD)低至 146 dBc/Hz。
  • 输入与输出 :LVDS 输入接口(DAC3171 支持 14 位全宽或 7 位 DDR 模式),数据格式支持偏移二进制或二进制补码;电流源输出,满量程电流 20 mA,输出合规电压范围 - 0.5 V 至 + 1 V,输出电阻 300 kΩ。
  • 功耗与工作条件 :数字 / 时钟电源(DIGVDD18/CLKVDD18)1.71 V-1.89 V,模拟电源(VDDA18)1.71 V-1.89 V、(VDDA33)3.15 V-3.45 V,IO 电源(IOVDD)1.71 V-3.45 V;总功耗 375 mW(典型值),工作温度 - 40°C 至 + 85°C。

封装与引脚

  • 采用 9 mm×9 mm 64 引脚 VQFN(RGC)封装,含裸露热焊盘(需焊接至 PCB 接地平面优化散热)。
  • 关键引脚包括 LVDS 数据输入(DATA [13:0] P/N)、差分时钟输入(DACCLKP/CLKN、DATACLKP/CLKN)、电流输出(IOUTAP/IOUTAN)、串行配置接口(SCLK/SDIO/SDENB/SDO)及同步控制(SYNCP/SYNCN、ALIGNP/ALIGNN)引脚。

核心功能与特性

  • 灵活输入与同步 :支持多数据接口模式(DAC3171 可切换 14 位 / 7 位 DDR),内置可编程延迟调整时序;通过 SYNC/ALIGN 引脚实现多器件精准同步,支持 NORMAL Dual Sync、SYNC ONLY、SIF_SYNC 三种同步模式。
  • 配置与监控 :3/4 引脚 SPI 串行接口配置寄存器,支持输入数据极性反转、外部参考使能等功能;内置报警监控(FIFO 溢出、时钟丢失、数据校验错误等),ALARM 引脚实时反馈异常状态。
  • 低功耗与测试模式 :支持睡眠模式与全掉电模式,睡眠时单通道功耗显著降低;内置 IO 测试模式,可通过寄存器配置测试图案验证输入数据完整性。

典型应用场景

  • 无线基础设施(功率放大器偏置、包络跟踪、发射机)、雷达系统、软件无线电(SDR)、信号与波形发生器、有线电视前端设备。

设计要点

  • 电源与去耦 :模拟电源(VDDA18/VDDA33)和时钟电源(CLKVDD18)对噪声敏感,需独立布线并就近配置去耦电容,数字与模拟电源避免相邻布局。
  • 输入与时钟设计 :LVDS 输入走线需阻抗匹配(85 Ω-135 Ω)、等长布线;时钟推荐 LVPECL 差分驱动,DACCLK 与 DATACLKN 需严格控制抖动,高频率场景建议使用低抖动时钟分配芯片(如 CDCE62005)。
  • 布局规范 :输出端匹配电阻尽量靠近引脚,提供直流接地路径;模拟地与数字地保持完整平面,热焊盘通过过孔连接接地平面,确保散热。
  • 同步与配置 :多器件同步时采用 NORMAL Dual Sync 模式,通过 ALIGN 引脚复位 FIFO 读指针;上电后需 toggles RESETB 引脚(最小 25 ns 低脉冲)初始化寄存器,再使能 TXENABLE 启动数据输出。

产品型号与供货

  • 在售型号包括卷盘装(2000 片 / 卷:DAC3151IRGCR、DAC3161IRGCR、DAC3171IRGCR)与小卷盘装(250 片 / 卷:DAC3151IRGCT、DAC3161IRGCT、DAC3171IRGCT),符合 RoHS 标准,MSL 等级 3(260°C 回流焊,168 小时湿度敏感)。
