ADS8350 双通道 750kSPS 16 位同步采样 SAR 模数转换器 （ADC）技术手册

ADS8350、ADS7850和ADS7250器件属于引脚兼容、双通道、高速、同步采样、模数转换器 （ADC） 系列，支持伪差分模拟输入。所有器件都支持一个简单的串行接口，可以在很宽的电源范围内工作，从而能够与各种主机控制器轻松通信。

所有器件均在扩展的工业温度范围（–40°C 至 125°C）内完全额定，并采用引脚兼容的 WQFN-16（3 mm × 3 mm）封装。
*附件：ads8350.pdf

特性

• 16位、14位和12位引脚兼容系列
• 同时对两个通道进行采样
• 伪差分模拟输入
• 快速通量：750 kSPS
• 优异的直流性能：
  • 线性：
    • ADS8350：
      16 位 NMC DNL，±2.5 LSB，最大 INL
    • ADS7850：
      14 位 NMC DNL，±1.5 LSB，最大 INL
    • ADS7250：
      12 位 NMC DNL，±1 LSB，最大 INL
• 优异的交流性能：
  • ADS8350：85 dB SNR，–96 dB THD
  • ADS7850：81 dB SNR，–90 dB THD
  • ADS7250：73 dB SNR，–88 dB THD
• 简单的串行接口
• 在扩展的工业温度范围内完全指定：–40°C 至 125°C
• 小尺寸：WQFN-16（3 mm × 3 mm）

参数

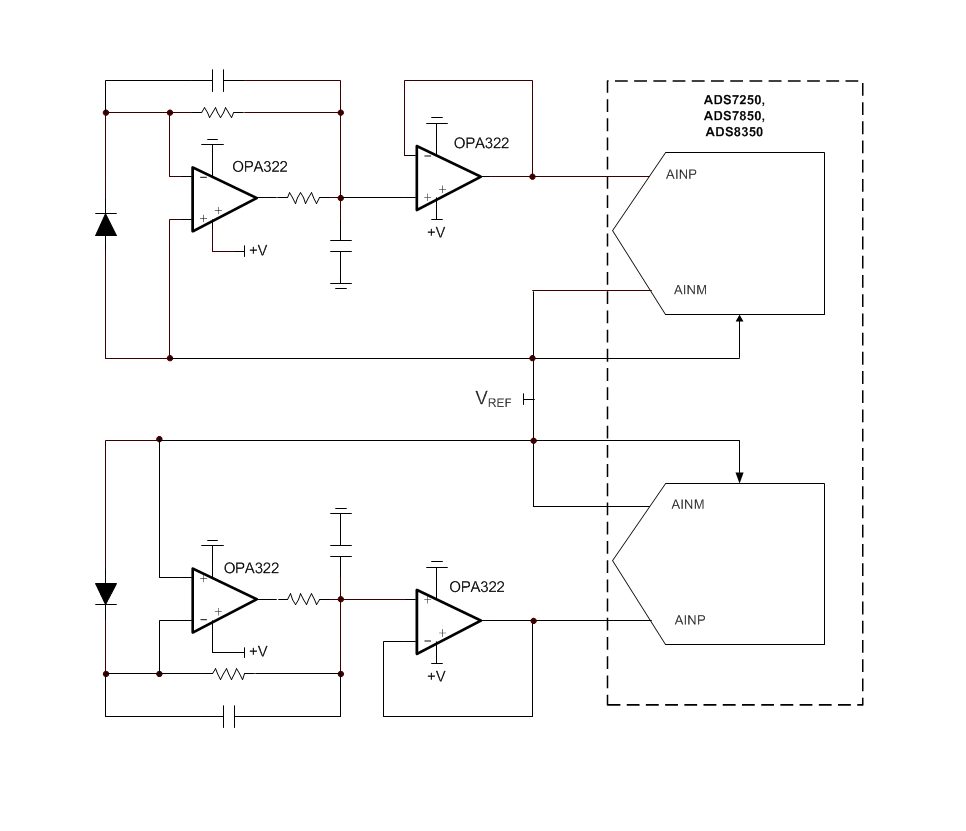

方框图

ADSxx50 系列是引脚兼容的双通道同步采样模数转换器（ADC）家族，包含 16 位（ADS8350）、14 位（ADS7850）与 12 位（ADS7250）分辨率型号，最高采样率 750 kSPS，支持伪差分输入与简易 SPI 接口，具备高线性度、低噪声特性，专为电机控制、电力质量监测、工业自动化等工业场景设计。

核心参数与性能

• 分辨率与采样率 ：ADS8350（16 位）、ADS7850（14 位）、ADS7250（12 位）；最高采样率 750 kSPS，时钟频率最高 24 MHz，双通道同步采样，孔径延迟匹配 40 ps。
• 动态性能 ：ADS8350 在 20 kHz 输入时，SNR 典型值 85 dBFS，THD 典型值 - 96 dBc；ADS7850 SNR 典型值 81 dBFS，THD 典型值 - 90 dBc；ADS7250 SNR 典型值 73 dBFS，THD 典型值 - 88 dBc；三者满功率带宽均为 25 MHz（-3 dB）。
• 输入与输出 ：伪差分输入，满量程范围为 2× 参考电压（默认 VREF=2.5 V 时，FSR=5 V）；输入共模电压 1.9 V，输入泄漏电流 1.5 nA；SPI 兼容串行接口，双路数据输出（SDO-A/SDO-B），数据格式为二进制补码。
• 功耗与工作条件 ：模拟电源（AVDD）4.5 V-5.5 V，数字电源（DVDD）1.65 V-5.5 V；动态功耗典型值 40 mW，静态功耗典型值 25 mW；工作温度 - 40°C 至 125°C。

封装与引脚

• 采用 3 mm×3 mm 16 引脚 WQFN（RTE）封装，裸露热焊盘需连接至 PCB 接地平面优化散热。
• 关键引脚包括伪差分模拟输入（AINP-A/AINM-A、AINP-B/AINM-B）、参考电压输入（REFIN-A/REFIN-B）、SPI 接口（SCLK/CS/SDO-A/SDO-B）及电源引脚（AVDD/DVDD）。

核心功能与特性

• 同步采样与伪差分输入 ：双通道同步采样，支持伪差分信号输入，输入阻抗高，可有效抑制共模噪声，CMRR 典型值 74 dB（DC 至 20 kHz）。
• 灵活参考配置 ：双通道独立参考电压输入（REFIN-A/REFIN-B），参考电压范围 2.25 V 至 AVDD/2，需外接 10 μF 去耦电容稳定工作。
• 串行接口与数据传输 ：SPI 兼容接口，支持帧中止与短周期模式，数据输出位数随分辨率匹配（16/14/12 位），SCLK 下降沿触发数据有效。
• 高稳定性 ：积分非线性（INL）最大分别为 ±2.5 LSB（ADS8350）、±1.5 LSB（ADS7850）、±1 LSB（ADS7250）；增益误差温漂 1 ppm/°C，失调误差温漂 1 μV/°C，长期稳定性优异。

典型应用场景

• 电机控制（SinCos 编码器位置测量）、光网络（EDFA 增益控制环路）、保护继电器、电力质量监测、三相电力控制、可编程逻辑控制器（PLC）、工业自动化系统。

设计要点

• 电源与去耦 ：AVDD 与 DVDD 需独立供电，就近配置 10 μF 陶瓷去耦电容，参考电压引脚（REFIN-A/REFIN-B）需单独外接 10 μF 去耦电容，减少电源噪声影响。
• 输入与参考设计 ：模拟输入需配置 RC 抗混叠滤波器（电容≥400 pF，电阻≤22 Ω），推荐使用 COG/NPO 型电容保证稳定性；参考源选用低噪声低漂移型号（如 REF5025），必要时添加缓冲放大器。
• 布局规范 ：PCB 划分模拟区与数字区，模拟信号路径远离数字电路；参考电压引脚与去耦电容之间避免过孔，热焊盘充分覆铜接地；SPI 信号线尽量短，减少串扰。
• 配置要点 ：通过 SPI 接口读取双路转换数据，支持帧中止功能，可灵活调整数据传输长度；需保证参考电压满足 AVDD≥2×VREF，避免输入信号饱和。

产品型号与供货

• 在售型号包括大卷盘装（3000 片 / 卷：如 ADS8350IRTER）和小卷盘装（250 片 / 卷：如 ADS8350IRTET），均符合 RoHS 标准，MSL 等级 2（260°C 回流焊，1 年湿度敏感）。
