LMP90080-Q1 产品核心信息总结

描述

LMP90080-Q1 是一款高度集成、多通道、低功耗的 16 位传感器 AFE。这 器件采用精密的 16 位 Σ Δ 模数转换器 (ADC),具有低噪声 可编程增益放大器和全差分高阻抗模拟输入多路复用器。一个 真正的连续背景校准功能允许在所有增益和输出数据下进行校准 速率而不中断信号路径。本质上是背景校准功能 消除温度和时间变化的增益和失调误差,提供测量精度 在不牺牲速度和功耗的情况下。
*附件:lmp90080-q1.pdf

LMP90080-Q1 的另一个特点是连续背景传感器诊断,允许 检测开路和短路情况以及超出范围的信号,无需用户 干预,从而提高系统可靠性。

两组独立的外部基准电压引脚允许多倍比例 测量。此外,在 LMP90080-Q1 用于激励外部传感器,例如电阻式温度检测器和电桥传感器。 此外,还提供了七个GPIO引脚,用于连接外部LED和开关,以简化 跨隔离栅进行控制。

总的来说,这些功能使 LMP90080-Q1 成为完整的模拟前端 低功耗、精密传感器应用,例如温度、压力、应变片和 工业过程控制。确保 LMP90080-Q1 在 -40°C 的扩展温度范围内 温度降至 +150°C,采用 28 引脚封装,带裸焊盘。

特性

  • 16位低功耗Σ-Δ ADC
  • 在所有
    增益下实现真正的连续背景校准
  • 使用期望
    值编程进行就地系统校准
  • 低噪声可编程增益 (1x – 128x)
  • 连续背景开路/短路和超出
    范围传感器诊断
  • 8 个输出数据速率 (ODR),具有单周期
    建立功能
  • 2 个匹配的激励电流源,范围为 100
    μA 至 1000 μA
  • 4-DIFF / 7-SE 输入
  • 2-DIFF / 4-SE 输入
  • 7 个通用输入/输出引脚
  • 斩波稳定缓冲器,实现低失调
  • SPI 4/3线,带CRC数据链路错误检测
  • ODR ≤13.42 SPS 时为 50 Hz 至 60 Hz 线路抑制
  • 每个通道的独立增益和ODR选择
  • 由 WEBENCH 传感器 AFE 设计器支持
  • 自动通道音序器

主要技术参数

  • ENOB/NFR:高达 16/16 位
  • 失调误差(典型值):8.4 nV
  • 增益误差(典型值):7 ppm
  • 总噪声:<10 μV-rms
  • 积分非线性度 (INL Max):±1 LSB
  • 输出数据速率 (ODR):1.6775 – 214.65 SPS
  • 模拟电压,V 一个 :+4.75V 至 +5.5 V
  • 工作温度范围:-40 至 +150°C
  • 封装:28 引脚裸露焊盘

参数

模数转换器

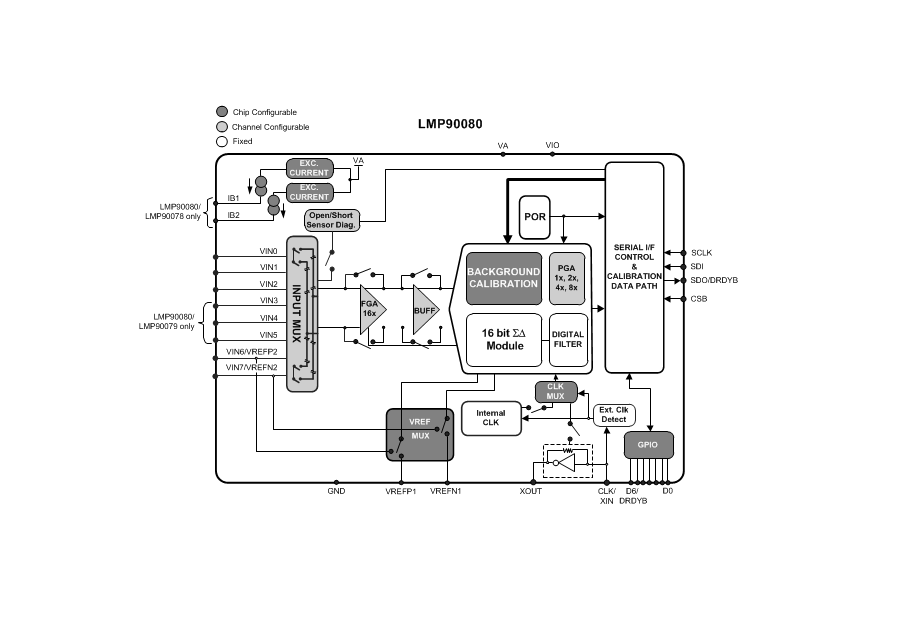

方框图

模数转换器
LMP90080-Q1 是一款高集成度多通道 16 位传感器模拟前端(AFE),具备连续背景校准、可编程增益与灵活输入配置特性,内置激励电流源与传感器诊断功能,专为工业温度 / 压力变送器、应变片接口、工业过程控制等高精度低功耗场景设计。

核心参数与性能

  • 分辨率与采样率 :16 位 Sigma-Delta ADC,有效位数(ENOB)达 16 位;支持 8 种输出数据率(ODR),范围 1.6775 SPS-214.65 SPS,ODR≤13.42 SPS 时可抑制 50 Hz/60 Hz 工频干扰。
  • 增益与噪声 :可编程增益 1x-128x(含 16x 固定增益放大器 + 1x/2x/4x/8x 可编程增益放大器);总噪声 < 10 μV-rms,失调误差典型值 8.4 nV,增益误差典型值 7 ppm。
  • 输入与激励 :支持 4 路差分 / 7 路单端输入,输入阻抗 15.4 MΩ;内置 2 路匹配激励电流源(100 μA-1000 μA,步长 100 μA),适配 RTD、桥式传感器等。
  • 功耗与工作条件 :模拟电源(VA)4.75 V-5.5 V,数字电源(VIO)2.7 V-5.5 V;工作电流典型值 464 μA(13.42 SPS),掉电模式功耗低至 4.6 μA;工作温度 - 40°C 至 150°C。

封装与引脚

  • 采用 28 引脚 HTSSOP(PWP)封装,裸露热焊盘需连接至 PCB 接地平面优化散热。
  • 关键引脚包括模拟输入(VIN0-VIN7)、参考电压输入(VREFP1/VREFN1、VREFP2/VREFN2)、激励电流输出(IB1/IB2)、SPI 接口(SCLK/SDI/SDO/CSB)、GPIO 引脚(D0-D6)及数据就绪引脚(DRDYB)。

核心功能与特性

  • 背景校准与系统校准 :支持全增益下连续背景校准,自动补偿温漂与时间漂移导致的失调 / 增益误差;内置系统校准功能,可通过预期值编程实现原位校准,支持偏移与增益系数独立配置。
  • 传感器诊断 :连续背景检测传感器开路、短路及超量程状态,内置 10 μA 烧毁电流源,通过 SHORT_THLD_FLAG、RAILS_FLAG 等标志位反馈故障状态。
  • 灵活输入与通道配置 :输入多路选择器支持任意引脚组合为差分 / 单端输入,通道独立配置增益与 ODR;支持 4 种通道扫描模式(单通道连续、多通道单次 / 连续扫描、带烧毁电流的多通道连续扫描)。
  • 通信与校验 :SPI 3/4 线接口,支持 CRC 数据链路差错检测,最高 SCLK 频率 10 MHz;DRDYB 引脚指示数据就绪,可复用至 GPIO 或独立输出。

典型应用场景

  • 温度 / 压力变送器、电阻式温度检测器(RTD)接口、热电偶冷端补偿(CJC)、应变片信号采集、工业过程控制、可编程逻辑控制器(PLC)模拟输入模块。

设计要点

  • 电源与去耦 :VA 与 VIO 建议独立供电,就近配置 0.1 μF 陶瓷去耦电容 + 1 μF 钽电容,参考电压引脚需额外并联 10 μF 钽电容,减少电源噪声耦合。
  • 输入与激励设计 :模拟输入线需短且远离数字电路,高增益(≥16x)时需注意输入电压范围(GND+0.4 V 至 VA-1.5 V);激励电流源外接传感器时,需匹配引线电阻以保证精度。
  • 布局规范 :PCB 划分模拟区与数字区,模拟地与数字地单点连接;热焊盘充分覆铜并通过过孔接地,SPI 信号线与模拟输入路径保持隔离。
  • 校准与配置 :默认启用背景校准模式(BgcalMode2),兼顾精度与响应速度;多通道扫描时推荐使用 ScanMode2/ScanMode3,避免校准与采样冲突;通过 CHx_INPUTCN 寄存器配置输入引脚组合,CHx_CONFIG 寄存器设置通道增益与 ODR。

产品型号与供货

  • 在售型号包括管装(48 片 / 管:LMP90080QMH/NOPB)、小卷盘装(250 片 / 卷:LMP90080QMHE/NOPB)和大卷盘装(2500 片 / 卷:LMP90080QMHX/NOPB),均符合 RoHS 标准,MSL 等级 3(260°C 回流焊,168 小时湿度敏感)。
