DAC8562-Q1 系列产品核心信息总结

DAC756x-Q1、DAC816x-Q1 和 DAC856x-Q1 （DACxx6x-Q1） 器件是低功耗、电压输出、双通道、12位、14位和16位数模转换器（DAC）、 分别。 这些器件包括一个 2.5V、4ppm/°C 内部基准电压源，可提供满量程2.5 V 或 5 V 的输出电压范围。内部基准电压源的初始精度为 ±5 mV，并且在 V 精炼 /V转折针。
*附件：dac8562-q1.pdf

这些器件是单调的，提供出色的线性度并最大限度地减少不需要的代码到代码瞬态电压（毛刺）。它们使用多功能三线串行接口，该接口以高达 50 MHz 的时钟速率运行。该接口与标准兼容SPI™、QSPI™、Microwire 和数字信号处理器 （DSP） 接口。DACxx62-Q1 器件集成了一个上电复位电路，该电路确保 DAC 输出上电并保持在零刻度，直到有效代码写入设备，而 DACxx63-Q1 器件同样在中等量程上电。这些器件包含一个掉电功能，可在 550 V 时将电流消耗降低至通常为 5 nA。低功耗功耗、内部基准电压源和小占地面积使这些设备成为便携式、电池供电设备的理想选择。

DACxx62-Q1 器件可直接插入，并与该系列中的每个器件功能兼容系列，DACxx63-Q1 器件也是如此。整个系列均采用 10 引脚 VSSOP-10 （DGS） 包。

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 125°C
    环境工作温度范围
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C4B
• 相对精度：
  • DAC756x（12 位）：0.3 LSB INL
  • DAC816x（14 位）：1 LSB INL
  • DAC856x（16 位）：4 LSB INL
• 毛刺脉冲：0.1 nV-s
• 双向基准电压源：输入或2.5V输出
  • 默认禁用输出
  • ±5 mV初始精度（最大值）
  • 4 ppm/°C 温度漂移 （典型值）
  • 10 ppm/°C 温度漂移（最大值）
  • 20 mA 灌电流和源极能力
• 上电复位至零量程或中量程
• 低功耗：4 mW（典型值，5V AV DD ，包括内部参考电流）
• 宽电源范围：2.7 V 至 5.5 V
• 50 MHz SPI，具有施密特触发输入
• LDAC 和 CLR 函数
• 具有轨到轨作的输出缓冲器
• 封装：VSSOP-10

参数

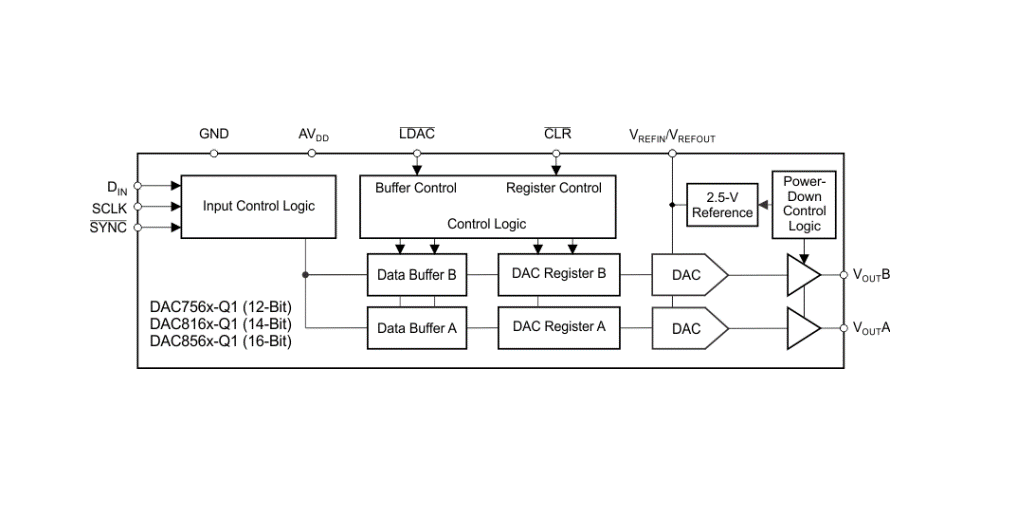

方框图

DAC8562-Q1 系列（含 12 位 DAC756x-Q1、14 位 DAC816x-Q1、16 位 DAC856x-Q1）是面向汽车应用的双通道低功耗电压输出数模转换器（DAC），内置 2.5V 高精度参考源，支持宽电源范围与高速 SPI 接口，具备 rail-to-rail 输出缓冲，适用于便携式仪器、PLC 模拟输出模块、闭环伺服控制等场景。

核心参数与性能

• 分辨率与线性度 ：分辨率分 12/14/16 位，均无丢失码；积分非线性（INL）最大值分别为 0.75 LSB、3 LSB、12 LSB，差分非线性（DNL）最大值分别为 0.25 LSB、0.5 LSB、1 LSB，保证单调性。
• 参考源特性 ：内置 2.5V 参考源，初始精度 ±5 mV，典型温漂 4 ppm/°C（最大 10 ppm/°C），支持双向输出，可源极 / 灌极 20 mA 电流，默认禁用。
• 输出与动态性能 ：输出电压范围 0V 至 AVDD，缓冲器支持 rail-to-rail 操作；满量程建立时间典型值 14 μs，码间跳变毛刺脉冲 0.1 nV・s，输出噪声密度 90 nV/√Hz（1 kHz 处）。
• 功耗与工作条件 ：电源电压 2.7V-5.5V，典型功耗 4 mW（5V 供电，含参考源）；掉电模式功耗低至 0.55 μA；工作温度 -40°C 至 125°C，符合 AEC-Q100 车规标准。

封装与引脚

• 采用 10 引脚 VSSOP（DGS）封装，尺寸 3.0 mm×3.0 mm，引脚间距紧凑。
• 关键引脚包括模拟电源（AVDD）、地（GND）、双路模拟输出（VOUTA/VOUTB）、参考源引脚（VREFIN/VREFOUT）、SPI 接口（SYNC/SCLK/DIN）及控制引脚（LDAC/CLR）。

核心功能与特性

• 灵活复位与上电状态 ：DACxx62-Q1 上电复位至零标度，DACxx63-Q1 复位至中值标度；CLR 引脚支持异步清零，复位后输出对应零标度或中值标度。
• 增益与参考源配置 ：默认增益 1（外部参考）或 2（内部参考），支持软件独立配置双通道增益；参考源可软件启用 / 禁用，禁用时可使用外部参考。
• 低功耗与掉电模式 ：支持通道独立掉电，掉电模式可选 1 kΩ/100 kΩ 接地或高阻态，双通道均掉电时参考源自动禁用。
• SPI 接口与同步更新 ：支持 50 MHz 高速 SPI 接口，兼容 SPI/QSPI/Microwire 标准；LDAC 引脚支持异步同步更新，可实现多通道同时输出切换。

典型应用场景

• 便携式仪器、PLC 模拟输出模块、电压控制振荡器调谐、数据采集系统、可编程增益 / 偏移调整、汽车电子控制系统。

设计要点

• 电源与去耦 ：AVDD 建议就近配置 0.1 μF 陶瓷电容 + 1 μF 钽电容去耦，参考源引脚（VREFIN/VREFOUT）需并联 150 nF 以上电容滤噪。
• 输入与输出设计 ：模拟输入路径远离数字电路，输出负载建议≥2 kΩ，容性负载≤3 nF；启用内部参考源时，需确保参考源引脚有足够驱动能力。
• 布局规范 ：PCB 划分模拟区与数字区，单点接地；AVDD 与数字电源分开布线，通过铁氧体磁珠隔离；SPI 信号线尽量短，减少串扰。
• 配置要点 ：通过 24 位 SPI 指令配置通道数据、增益、掉电模式等；同步更新时，LDAC 引脚需拉低或通过寄存器配置同步模式；上电后需通过指令启用内部参考源方可使用。

产品型号与供货

• 在售型号包括 DAC8562SQDGSRQ1（16 位）、DAC8162SQDGSRQ1（14 位）、DAC7562SQDGSRQ1（12 位）等，均为 2500 片 / 大卷带装，符合 RoHS 标准，MSL 等级 2（260°C 回流焊，1 年湿度敏感）。
