DAC3174 产品核心信息总结

描述

该DAC3174是一款双通道、14位、500MSPS、数模转换器(DAC)。这 DAC3174使用14位低压差分信号(LVDS)数字总线,具有一个或两个 独立的双数据速率 (DDR) 数据时钟,可灵活地提供来自不同数据的数据 每个通道中的来源。

输入先进先出模块 (FIFO) 允许独立的数据和采样时钟。先进先出 输入和输出指针可以在多个设备之间同步,以获得精确的信号 同步。
*附件:dac3174.pdf

DAC输出为电流源,端接至GND,一致性范围为–0.5 V 至 +1 V。

该DAC3174与双通道、500 MSPS、12 位 DAC3164 和 10 位引脚兼容 DAC3154,以及单通道、500 MSPS、14 位DAC3171、12 位 DAC3161 和 10 位 DAC3151。

该器件采用 64 引脚 VQFN PowerPAD™ 包。额定工作范围为–40°C至+85°C。

特性

  • 双通道
  • 14 位分辨率
  • 最大采样率:500 MSPS
  • 引脚兼容双通道DAC3154、DAC3164和单通道DAC3151、DAC3161和DAC3171
  • 输入接口:
    • 14 个 LVDS 输入
    • 单 14 位接口或双 7 位接口
    • 单或双 DDR 数据时钟
    • 内部先进先出
  • 芯片到芯片同步
  • 功耗:460 mW
  • 20 MHz 时的频谱性能,如果:
    • 信噪比:76 dBFS
    • SFDR:78 dBc
  • 电流源DAC
  • 一致性范围:–0.5 V 至 +1 V
  • 封装:64引脚VQFN(9 mm × 9 mm)

参数
dac

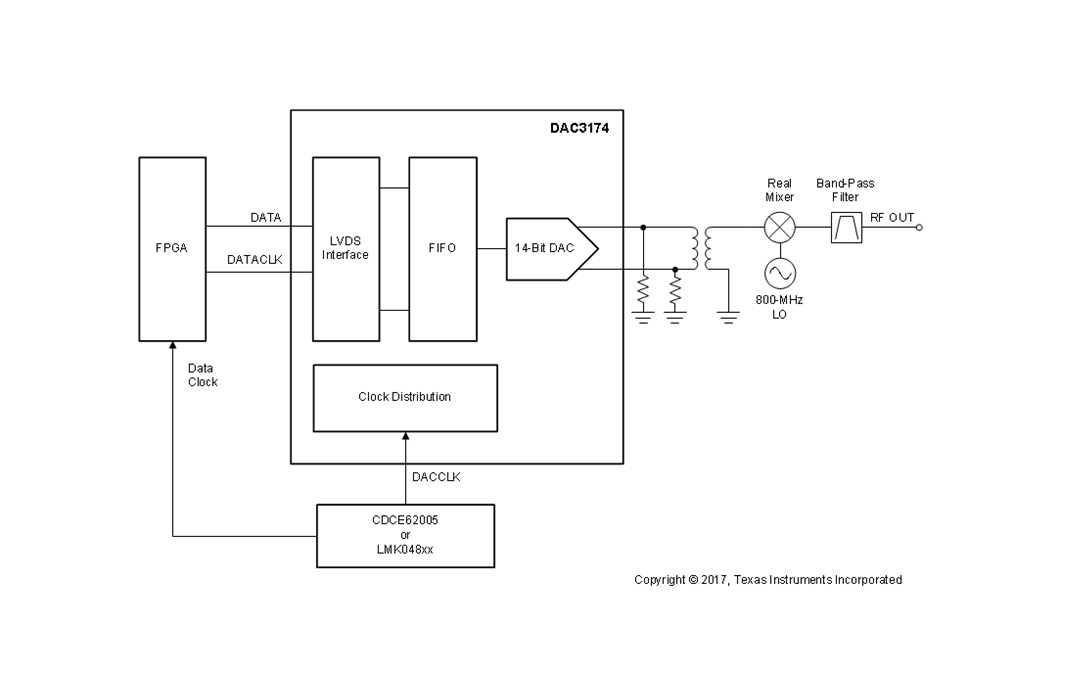

方框图

dac

DAC3174 是一款双通道 14 位 500 MSPS 数模转换器(DAC),具备灵活 LVDS 输入接口、内置 FIFO 与芯片间同步功能,以电流输出形式提供高光谱性能,适用于多载波蜂窝基础设施基站、雷达、信号情报、软件无线电及测试测量仪器等场景。

核心参数与性能

  • 分辨率与线性度 :14 位分辨率,微分非线性(DNL)±1 LSB,积分非线性(INL)±2 LSB,保证无丢失码。
  • 采样率与输出特性 :最高采样率 500 MSPS,电流输出满量程 20 mA,输出 compliance 范围 -0.5 V 至 +1 V;输出建立时间 11 ns(0.1% 精度),上升 / 下降时间 200 ps。
  • 光谱性能 :20 MHz 中频时,信噪比(SNR)76 dBFS,无杂散动态范围(SFDR)78 dBc;三阶互调失真(IMD3)84 dBc,噪声谱密度(NSD)157 dBc/Hz。
  • 功耗与工作条件 :总功耗典型值 460 mW(500 MSPS 时);电源电压涵盖 1.8 V(模拟 / 数字 / 时钟)与 3.3 V(模拟 / IO);工作温度 -40°C 至 85°C。

封装与引脚

  • 采用 9 mm×9 mm 64 引脚 VQFN(RGC)封装,底部带热焊盘用于优化散热。
  • 关键引脚包括 LVDS 数据输入(DATA [13:0] P/N)、差分数据时钟(DATACLKP/N)、DAC 核心时钟(DACCLKP/N)、双路电流输出(IOUTAP/IOUTAN、IOUTBP/IOUTBN)、SPI 配置接口(SCLK/SDIO/SDENB/SDO)及电源与复位引脚。

核心功能与特性

  • 灵活输入接口 :支持单总线 14 位 DDR 模式或双总线 7 位 DDR 模式,LVDS 接口内置 100 Ω 终端电阻,数据格式支持偏移二进制或二进制补码。
  • FIFO 与同步功能 :内置 FIFO 用于吸收数据时钟与 DAC 时钟的时序差异,支持 SYNC/ALIGN 引脚同步多芯片,实现精准信号同步。
  • 高可靠性设计 :集成告警监测功能,可检测 FIFO 指针碰撞、时钟丢失、零检测等故障;支持睡眠模式与掉电模式,掉电功耗低至 10 mW。
  • 配置与校准 :通过 3 线或 4 线 SPI 接口配置工作模式,支持输出偏移校准、输入延迟调节,可启用外部参考源优化性能。

典型应用场景

  • 多载波多模式蜂窝基础设施基站、雷达系统、信号情报设备、软件无线电(SDR)、测试测量仪器、有线头端设备。

设计要点

  • 电源与去耦 :模拟电源(VDDA18/VDDA33)与数字电源(DIGVDD18/IOVDD)需独立供电,就近配置 0.1 μF 陶瓷去耦电容,敏感电源需远离数字噪声源。
  • 时钟与接口设计 :DAC 核心时钟(DACCLK)采用 LVPECL 差分输入,需低抖动时钟源(如 CDCE62005、LMK048xx);LVDS 数据线需按阻抗控制、等长差分布线,避免 ground 平面分割。
  • 布局规范 :DAC 输出端接地面电阻需紧邻输出引脚,提供直流接地路径;热焊盘通过多个过孔连接至接地平面,优化散热;模拟区与数字区严格分离,减少串扰。
  • 同步与校准 :多芯片同步时,通过 ALIGN 引脚复位 FIFO 读指针,SYNC 引脚复位写指针;上电后需通过 RESETB 引脚复位,确保寄存器初始化至默认值。

产品型号与供货

  • 在售型号为 DAC3174IRGCR(2000 片 / 大卷带)与 DAC3174IRGCT(250 片 / 小卷带),均符合 RoHS 标准,MSL 等级 3(260°C 回流焊,168 小时湿度敏感)。
