ADS4449 产品核心信息总结

描述

该ADS4449是一款高线性度、四通道、14位、250MSPS、模数转换器(ADC)。该器件专为低功耗和高无杂散动态范围 (SFDR) 而设计,在较大的输入频率范围内具有低噪声性能和出色的 SFDR。
*附件:ads4449.pdf

特性

  • 四通道
  • 14 位分辨率
  • 最大采样数据速率:250 MSPS
  • 功耗:
    • 每通道 365 mW
  • 170 MHz IF(典型值)下的频谱性能:
    • 信噪比:69 dBFS
    • SFDR:86 dBc
  • DDR LVDS 数字输出接口
  • 内部抖动
  • 封装:144 端子 NFBGA(10.00 mm × 10.00 mm)

参数
SFDR

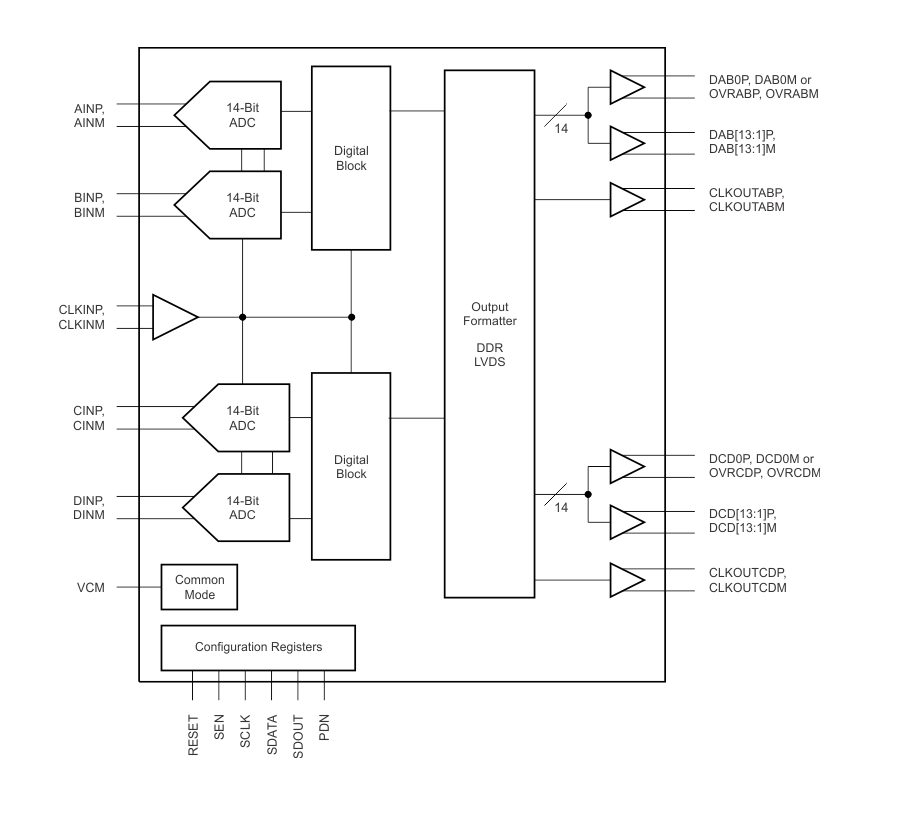

方框图

SFDR
ADS4449 是一款四通道 14 位 250 MSPS 模数转换器(ADC),采用 DDR LVDS 数字输出接口,具备低功耗、高线性度及内置抖动功能,以优异的频谱性能适用于多载波蜂窝基础设施基站、雷达、智能天线阵列及通信测试设备等高速信号采集场景。

核心参数与性能

  • 分辨率与线性度 :14 位分辨率,微分非线性(DNL)±0.5 LSB,积分非线性(INL)±1.5 LSB(典型值),无丢失码。
  • 采样率与输入特性 :最高采样率 250 MSPS,支持 10-250 MSPS 可调;模拟输入带宽 500 MHz,差分输入范围 2 VPP,共模电压 1.15 V。
  • 动态性能 :170 MHz 输入时,信噪比(SNR)69 dBFS,无杂散动态范围(SFDR)86 dBc,总谐波失真(THD)83 dBc;串扰抑制 90 dB,三阶互调失真(IMD3)97 dBc(双音输入)。
  • 功耗与工作条件 :单通道功耗 365 mW,总功耗典型值 1.47 W(250 MSPS);模拟电源 1.9 V/3.3 V,数字电源 1.8 V;工作温度 -40°C 至 85°C。

封装与引脚

  • 采用 10 mm×10 mm 144 引脚 NFBGA(ZCR)封装,引脚包含四组差分模拟输入(AINP/AINM、BINP/BINM 等)、差分时钟输入(CLKINP/CLKINM)、DDR LVDS 输出对及配置控制引脚。
  • 关键引脚功能:VCM 提供 1.15 V 共模电压,PDN 控制掉电模式,RESET 用于硬件复位,SEN/SCLK/SDATA/SDOUT 构成 SPI 配置接口。

核心功能与特性

  • 灵活输出接口 :DDR LVDS 输出,支持 13 位带过范围指示(OVR)或 14 位纯数据模式,输出差分阻抗 100 Ω,数据格式为二进制补码。
  • 增益与性能优化 :0-6 dB 可编程增益(0.5 dB 步进),可权衡 SFDR 与 SNR;支持高频模式(>125 MHz 输入)、高 SNR 模式(典型提升 1 dB)及低采样率模式(<200 MSPS)。
  • 低功耗与掉电模式 :支持全局掉电(功耗 6-52 mW)、单通道掉电及待机模式(唤醒时间 10 μs),适配不同功耗需求。
  • 配置与校准 :通过 SPI 接口配置工作模式,支持过范围阈值编程、输出时钟延迟调节、偏移校正及测试模式(全 0 / 全 1 / 翻转 / 斜坡 / 自定义图案)。

典型应用场景

  • 多载波 GSM / 多模式蜂窝基础设施基站、雷达系统、智能天线阵列、无线基础设施有源天线、通信测试设备。

设计要点

  • 电源与去耦 :模拟电源(AVDD/AVDD33)与数字电源(DRVDD)需独立供电,就近配置 0.1 μF 陶瓷去耦电容,电源路径远离数字噪声源。
  • 输入与时钟设计 :模拟输入建议采用差分驱动,串联 5-15 Ω 电阻抑制寄生振荡;时钟输入支持 LVPECL/LVDS/CMOS 电平,推荐差分驱动以降低共模噪声,需选用低抖动时钟源。
  • 布局规范 :PCB 划分模拟区与数字区,单点接地;LVDS 信号线按 100 Ω 阻抗控制、等长差分布线;模拟输入与数字输出远离,避免串扰;热焊盘充分接地以优化散热。
  • 配置要点 :上电后需通过 RESET 引脚复位初始化寄存器;SPI 接口最高 20 MHz 时钟,可配置增益、掉电模式、输出时钟延迟及高 SNR / 高频模式。

产品型号与供货

  • 在售型号为 ADS4449IZCR(184 片 / JEDEC 托盘)与 ADS4449IZCRR(1000 片 / 大卷带),均符合 RoHS 标准,MSL 等级 3(260°C 回流焊,168 小时湿度敏感)。
