‌Vishay IHLE-4040DDEW系列大电流电感器技术解析与应用指南

Vishay/Dale IHLE4040DDEW大电流电感器具有集成电场屏蔽和经过改进的屏蔽设计，与标准IHLE电感器相比，辐射电场最多可减少20dB。该电感器具有更高的工作电压和一致的EMI性能。IHLE4040DDEW系列可屏蔽外部噪声，将串扰和磁场漏电流降低6dB。Vishay/Dale IHLE4040DDEW大电流电感器符合RoHS指令和AEC-Q200标准，非常适用于各种汽车应用。典型应用包括汽车域控制单元（DCU）、传输/发动机控制、直流/直流转换器、噪声抑制和LED照明驱动器。

数据手册；*附件：Vishay ， Dale IHLE4040DDEW大电流电感器数据手册.pdf

特性

• 与标准IHLE相比，改进了屏蔽设计
• 高工作电压和隔离电压额定值
• 一致的EMI性能，标记极性
• 将辐射电场降低高达20dB
• 将串扰和磁场漏电流降低6dB
• 屏蔽电感器免受外部噪声影响
• 提高安装稳定性
• 集成电场屏蔽，无需单独屏蔽
• 无卤、无铅、符合RoHS指令
• 符合 AEC-Q200

尺寸（mm）

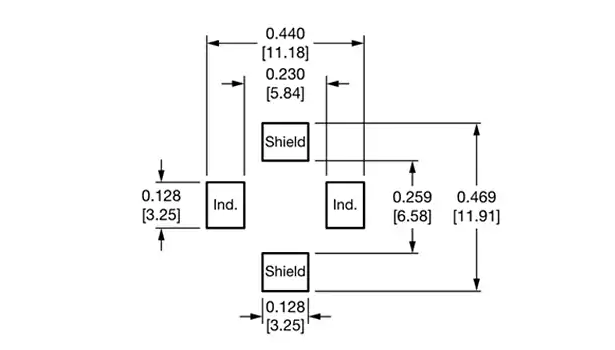

推荐的 PCB 布线

Vishay IHLE-4040DDEW系列大电流电感器技术解析与应用指南‌

---

‌一、产品概述与核心特性‌

Vishay Dale推出的‌IHLE-4040DDEW-5A‌系列大电流电感器，专为高可靠性应用设计，集成了‌E场屏蔽技术‌，具备以下突破性特性：

• ‌高温耐受‌：工作温度范围达‌**-55°C至+155°C**‌，适用于严苛环境。
• ‌强化屏蔽设计‌：相比标准IHLE系列，进一步减少‌ 辐射E场（最高20 dB） ‌ 和‌ 磁泄漏（降低6 dB） ‌，有效抑制邻近元件串扰。
• ‌高电气性能‌：额定工作电压‌75 V‌，隔离电压‌100 V‌，满足高压场景需求。
• ‌四端子结构‌：提升安装稳定性，适用于‌50G抗振动应用‌。
• ‌极性标记‌：通过标记优化EMI性能，确保绕组一致性。
• ‌合规认证‌：通过‌AEC-Q200‌汽车级质量标准，适用于车载电子系统。

---

‌二、关键技术参数解析‌

‌ 1. 电气规格表（部分型号示例） ‌

型号	电感值 (μH)	DCR典型值 (mΩ)	饱和电流 (A)	热额定电流 (A)
IHLE4040DDEWR47M5A	0.47	1.55	28 (20%跌落)	32
IHLE4040DDEW4R7M5A	4.7	14.3	8.1 (20%跌落)	10
IHLE4040DDEW680M5A	68	240	3.5 (20%跌落)	2.6

‌核心参数说明‌：

• ‌电感公差‌：全系列兼容‌ ±20% ‌ 容差（测试条件：100 kHz/0.25 V/0 A）。
• ‌饱和电流‌：定义为电感值下降‌ 20%或30% ‌ 时的直流电流，直接影响功率处理能力。
• ‌ 自谐振频率 (SRF) ‌：覆盖‌3.5 MHz至32 MHz‌，需避开SRF区间以避免性能恶化。

‌2. 屏蔽设计与接地要求‌

• ‌E场屏蔽层‌需直接连接到地，方可实现‌最大20 dB的辐射抑制‌。
• 专利屏蔽构造无需外接独立屏蔽部件，简化PCB布局。

---

‌三、应用场景与设计指导‌

‌1. 典型应用领域‌

• ‌汽车电子‌：域控制器（DCU）、变速箱/引擎控制单元。
• ‌电源转换‌：车载信息娱乐系统、导航系统、制动系统的DC/DC转换器。
• ‌噪声抑制‌：电机、雨刷、音频设备及电源的电磁干扰过滤。
• ‌LED驱动‌：支持高效率恒流驱动拓扑。

‌2. 安装与布局建议‌

• ‌极性标记对齐‌：确保PCB布局中电感极性标记与电路正压端一致，以优化EMI性能。
• ‌焊盘设计‌：推荐焊盘尺寸为‌11.18 mm × 5.84 mm‌，屏蔽焊盘间距‌3.25 mm‌。
• ‌热管理‌：需通过PCB铜厚、散热孔和气流设计控制温升，保证部件温度≤155°C。

---

‌四、性能曲线深度分析‌

‌1. 电感vs直流电流曲线‌

• 所有型号均展示‌电感值随电流增加而下降‌的趋势，例如4.7 μH型号在8 A电流时电感跌落约20%。
• ‌ 温升曲线 (ΔT) ‌：在热额定电流下，器件温升典型值为‌40°C‌。

‌2. 品质因数Q vs频率曲线‌

• Q值峰值通常出现在‌1 MHz至10 MHz‌区间，例如10 μH型号在3 MHz附近Q值达峰值（约80），随后因趋肤效应下降。

---

‌五、设计风险与规避策略‌

1. ‌饱和电流误选‌：若实际电流超过饱和值，会导致电感骤降，需根据‌20%或30%跌落标准‌预留余量。
2. ‌屏蔽未接地‌：导致辐射抑制效果丧失，需在layout阶段明确屏蔽层接地路径。
3. ‌高频谐振点忽略‌：在SRF附近工作时可能引发振荡，建议操作频率‌ 低于SRF的70% ‌。
