LM10011 产品核心信息总结

该LM10011是一种精密的数字可编程设备，用于控制输出 DC/DC 转换器的电压。该LM10011输出与 6 位或 4 位成比例的直流电流 输入单词。通过将IDAC_OUT引脚连接到稳压器的反馈节点，稳压器 输出电压可以调整到用户设置的所需范围和分辨率。作为输入词 倒计时，输出电压根据反馈电阻的值调整得更高 转换器。

启动时来自IDAC_OUT引脚的电流可通过外部电阻器进行编程，以 覆盖 0 至 56.4 μA 的范围，分辨率为 4 位。MODE 引脚允许对 设备通过 4 位并行 VID 接口或通过由上层和 较低的 3 位 VID 代码。该LM10011专门设计用于对德克萨斯州的各种内容进行编程 仪器用于 VID（电压识别）应用的 DC/DC 转换器。
*附件：lm10011.pdf

特性

• 1.0% 输出电流精度（0°C 至 100°C）
• 1.25%输出电流精度（–40°C至125°C）
• 输入电压范围：2.97 V 至 5.5 V
• 引脚可选VID格式（6位或4位）
• 16 种可选启动电流
• 精确启用以支持自定义 UVLO
• SON-10 3 mm × 3 mm 封装，0.5 mm 间距
• 与LM10010兼容的占地面积

参数

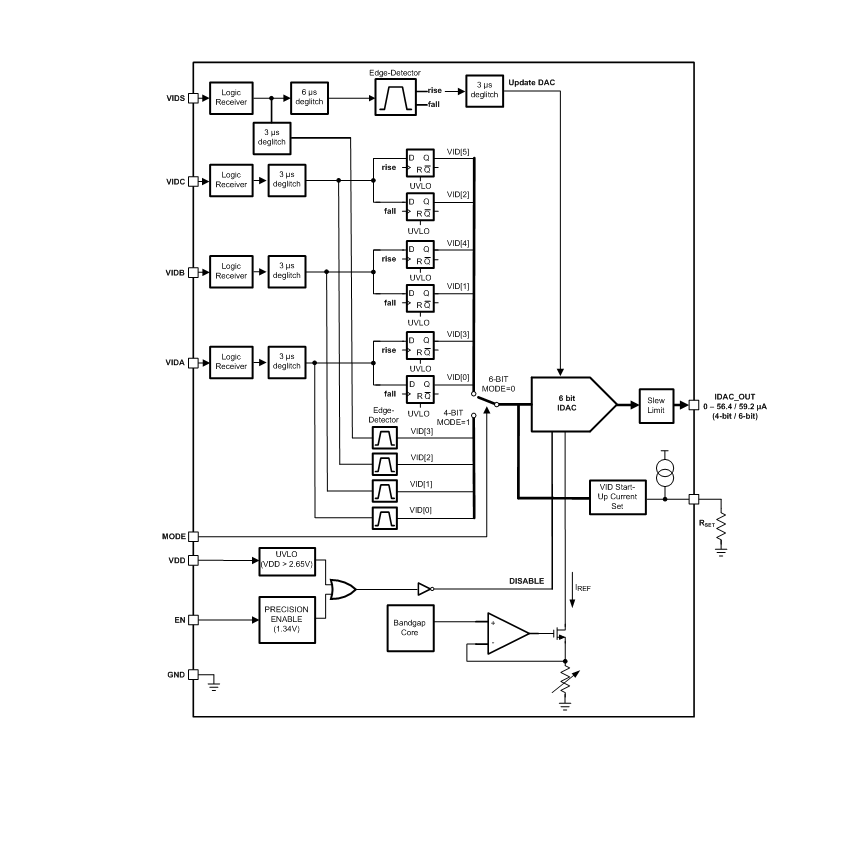

方框图

LM10011 是一款可编程电流数模转换器（DAC），支持 6 位 / 4 位 VID 接口，可精准控制负载点稳压器输出电压，具备可编程启动电流与低功耗特性，适用于宽带通信、笔记本电源、便携式仪器等需电压识别的场景。

核心参数与性能

• 分辨率与精度 ：6 位模式下 64 级调节，步长 940 nA；4 位模式下 16 级调节，步长 3.76 µA。全温范围（-40°C 至 125°C）电流精度 ±1.25%，0°C 至 100°C 精度 ±1.0%。
• 电流与电压特性 ：6 位模式满量程电流 59.2 µA，4 位模式 56.4 µA；输入电压范围 2.97 V 至 5.5 V，使能阈值 1.34 V（带 100 mV 滞回）。
• 启动与功耗 ：支持 16 种可编程启动电流（0.06 µA 至 56.4 µA），通过外部电阻配置；静态电流典型值 260 µA，关断模式仅 45 µA。
• 线性度 ：积分非线性（INL）±1 LSB，微分非线性（DNL）±0.25 LSB，偏移电流典型值 60 nA。

封装与引脚

• 采用 3 mm×3 mm 10 引脚 WSON（DSC）封装，引脚包含电源（VDD）、地（GND）、电流输出（IDAC_OUT）、VID 控制引脚及模式选择（MODE）引脚。
• 关键引脚功能：MODE 引脚选择 6 位 / 4 位模式，SET 引脚外接电阻配置启动电流，EN 引脚控制器件使能，VIDA/VIDB/VIDC/VIDS 为数字控制接口。

核心功能与特性

• 双工作模式 ：MODE 引脚接 GND 选择 6 位模式（通过 VIDS 选通高低 3 位），接 VDD 选择 4 位并行模式，适配不同分辨率需求。
• 可编程启动电流 ：SET 引脚外接电阻可配置 16 种启动电流，满足稳压器不同启动电压需求，掉电或 UVLO 后恢复至启动电流。
• 低功耗与保护 ：内置欠压锁定（UVLO），阈值 2.65 V（带 200 mV 滞回）；关断模式功耗低，支持精准使能控制。
• 噪声抑制 ：VID 输入带 3.6 µs 去抖滤波，输出电流摆率限制，减少电压波动。

典型应用场景

• 宽带 / 网络 / 无线通信设备、笔记本电源解决方案、便携式仪器、电池供电设备、需 6 位 / 4 位 VID 接口的数字负载供电。

设计要点

• 电源与去耦 ：VDD 引脚就近配置 1 nF 去耦电容，减少电源纹波影响；电源路径远离数字噪声源，保证供电稳定性。
• 布局规范 ：器件需靠近稳压器反馈节点，缩短 IDAC_OUT 至 FB 引脚的走线；模拟地与数字地单点连接，避免串扰。
• 启动电流配置 ：根据所需启动电压，通过公式计算目标电流，选择对应阻值的 SET 电阻（参考器件手册表 2）。
• 模式与 VID 配置 ：根据分辨率需求选择工作模式，6 位模式需通过 VIDS 分两次锁存高低位数据，4 位模式支持并行数据输入。

产品型号与供货

• 在售型号为 LM10011SD/NOPB（1000 片 / 小卷带）与 LM10011SDX/NOPB（4500 片 / 大卷带），均符合 RoHS 标准，MSL 等级 1（260°C 回流焊无湿度限制），工作温度 -40°C 至 125°C。
