中科亿海微信息采集处理板在电力设备中的应用



在电力设备系统中，通常通过信息采集处理板来获取电力设备系统的重要参数信息，保证电力设备系统的安全稳定运行。中科亿海微研制的信息采集处理板采用双FPGA+DSP架构，硬件采用兼容性设计，多个信息采集处理板卡之间采用单模光纤方式进行通信，可以实现三相电压电流信号的采集和信号处理，满足电力设备系统的应用需要。双FPGA处理选用中科亿海微的EQ6HL130和EQ6HL9型FPGA。本方案具有接口丰富可扩展、信号处理性能高、全链路延时低、高可靠高可用的特点。

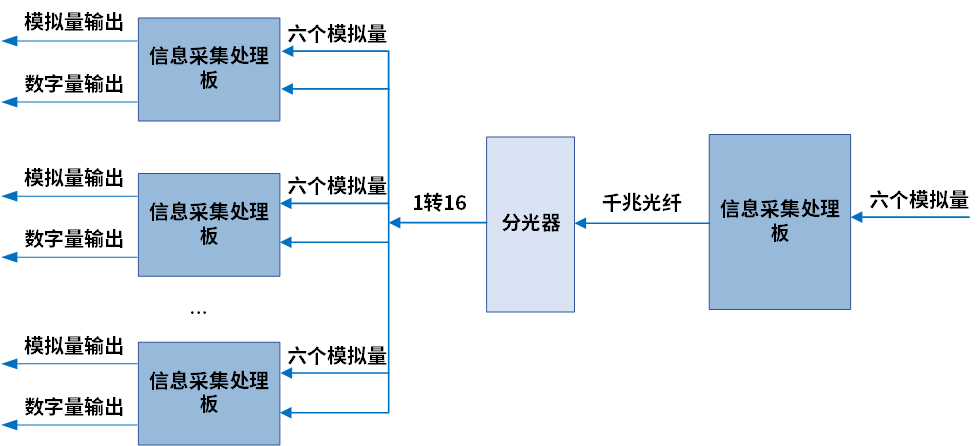

图 系统框图



基于FPGA+DSP异构架构，主FPGA负责对外接口，DSP负责核心处理算法，从FPGA进行整板自检和监控管理，功能划分清晰；

对外接口丰富，具有六路ADC采样电路、八路DAC模数转换电路、八路数字信号输出、多路光纤接口和USB-C调试接口等；

全链路低延时，采用高性能DSP实现数据处理算法，处理延时可达us级，配合FPGA的高速数据并行处理能力，全链路延时在us级；

高可靠性，采用从FPGA对整板以及主FPGA和DSP进行监控，具备故障上报，异常保护等功能。
