ADS54T01 12 位 750-Msps 模数转换器技术规格与应用总结

该ADS54T01是一款高线性度、单通道、12位、750 Msps模数转换器（ADC），可简化宽带宽接收器的前端滤波器设计。模拟输入缓冲器将片内跟踪保持的内部开关与干扰信号源隔离开来，并提供高阻抗输入。

输出数据有两种输出模式可供选择——数据可以抽取2，也可以以突发模式输出数据。突发模式输出专为DPD反馈应用而设计，在这些应用中，高分辨率输出数据可在短时间内获得。该ADC专为高SFDR而设计，在较大的输入频率范围内具有低噪声性能和出色的无杂散动态范围。该器件采用196引脚NFBGA封装，额定工作范围为整个工业温度范围（–40°C至85°C）。
*附件：ads54t01.pdf

特性

• 单通道
• 12 位分辨率
• 最大时钟速率：750 Msps
• 低摆幅满量程输入：1.0 Vpp
• 具有高阻抗输入的模拟输入缓冲器
• 输入带宽 （3 dB）：> 1.2 GHz
• 数据输出接口：DDR LVDS
• 196引脚NFBGA封装（12 mm×12 mm）
• 功耗：1.2 W
• f 时的性能 在 = 230 MHz 中频
  • 信噪比：60.7 dBFS
  • SFDR：73 dBc
• f 时的性能 在 = 700 MHz 中频
  • 信噪比：58.6 dBFS
  • SFDR：64 dBc
• 接收模式：使用低通或高通滤波器的 2 倍抽取
• 反馈模式：全带宽 DPD 反馈的突发模式输出

参数

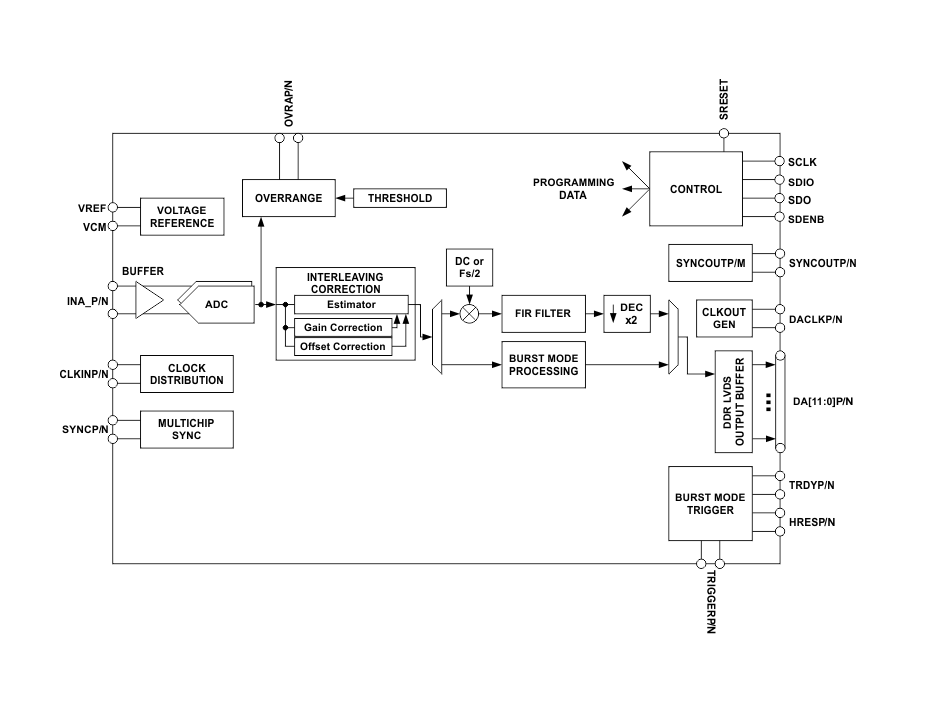

方框图

一、产品概述

ADS54T01 是德州仪器（TI）推出的高线性度单通道 12 位模数转换器（ADC），最高采样率达 750 Msps，核心优势为宽输入带宽、低噪声及灵活的工作模式，适用于电信、无线基础设施、功率放大器线性化等高速信号采集场景。文档版本为 SLAS918B，最初发布于 2012 年 12 月，2022 年 4 月修订，器件采用 196 引脚 NFBGA 封装（12 mm×12 mm），工作温度范围 - 40°C 至 85°C。

二、核心参数与性能特性

1. 基础规格

• 分辨率与采样率 ：12 位分辨率，采样率范围 40 Msps-750 Msps，无丢失码；输入带宽（3 dB）＞1.2 GHz，支持宽频率范围信号采集。
• 线性度与动态性能 ：微分非线性（DNL）典型值 ±0.9 LSB，积分非线性（INL）典型值 ±1.5 LSB；230 MHz 输入时，SNR 达 60.7 dBFS，SFDR 达 73 dBc；700 MHz 输入时，SNR 达 58.6 dBFS，SFDR 达 64 dBc，动态性能优异。
• 输入特性 ：差分输入满量程电压 1.0 Vpp（默认），输入共模电压 1.9 V，输入阻抗高，适配 50 Ω 射频应用匹配需求。

2. 供电与功耗

• 供电范围 ：需多组电源供电，AVDD33 为 3.3 V，AVDDC、AVDD18、DVDD、DVDDLVDS、IOVDD 为 1.8 V，无电源上电顺序要求。
• 功耗表现 ：典型总功耗 1.2 W（自动校正开启、抽取滤波器关闭）；支持多种低功耗模式，深度睡眠模式功耗低至 350 mW（自动校正关闭），待机模式功耗仅 7 mW。

3. 封装与环境适应性

• 封装类型 ：196 引脚 NFBGA 封装，尺寸 12.00 mm×12.00 mm，散热性能优异，结到环境热阻（θJA）37.6 °C/W。
• 可靠性 ：ESD 防护电压 ±2000 V（人体模型 HBM）；结温最高 150°C，长期工作推荐结温不超过 105°C。

4. 接口特性

• 数据输出 ：采用 DDR LVDS 接口，12 位数据输出（DA [11:0] P/N），配套差分输出时钟（DACLKP/N），数据有效窗口时序稳定。
• 控制接口 ：支持 3 线或 4 线 SPI 串行接口，用于寄存器配置、模式选择及状态读取，SCLK 最高频率 20 MHz。

三、工作模式与功能原理

1. 核心架构

基于双交织 ADC 架构，单通道由两个交织工作的 ADC 组成（各工作于 1/2 采样率，相位相差 180°），内置交织校正逻辑，可补偿增益和偏移失配；模拟输入缓冲器提供高阻抗输入，隔离内部采样开关噪声，简化前端滤波器设计。

2. 主要工作模式

• 反馈模式（突发模式） ：支持 12 位高分辨率输出（2¹⁰-2²⁵个采样点）与 7 位 / 11 位低分辨率输出交替工作，适配 DPD 反馈应用；提供手动触发和自动触发两种方式，触发后高分辨率数据延迟 1-2 个 DACLK 周期输出。
• 接收模式（抽取滤波） ：支持 2 倍抽取，可配置低通或高通滤波器，通带纹波 0.1 dB，阻带衰减约 40 dB，有效降低输出数据率至 375 Msps。
• 低功耗模式 ：包含完全关断、待机、深度睡眠、轻度睡眠四种模式，唤醒时间从 2 µs（轻度睡眠）到 2.5 ms（完全关断）不等，平衡功耗与响应速度。

3. 关键功能细节

• 自动校正 ：支持增益和偏移自动校正，开启后偏移误差可降至 ±1 mV，显著提升线性度；校正功能可通过 SPI 寄存器启用 / 禁用。
• 过范围指示 ：OVRAP/N 引脚提供快速过范围告警，触发阈值可编程（默认 0.56 dBFS 以下），延迟仅 12 个时钟周期。
• 多器件同步 ：通过 SYNCP/N 引脚实现多 ADC 同步，SYNCOUTP/N 输出同步信号，可对齐多通道数据，简化多器件组网应用。

四、应用场景与设计建议

1. 典型应用领域

• 电信设备、无线基础设施（5G/4G 基站）、功率放大器（PA）线性化、高速数据采集系统等。

2. 设计关键要点

• 电源设计 ：各电源引脚需就近并联去耦电容，降低电源噪声；建议使用低噪声线性稳压器，确保模拟电源与数字电源隔离，避免串扰。
• 时钟与输入设计 ：时钟输入支持差分正弦波、LVPECL、LVDS 信号，建议使用高质量时钟源并靠近器件放置终端电阻，减少抖动；模拟输入需采用差分驱动，AC 耦合时需匹配共模电压（1.9 V）。
• 布线与散热 ：PCB 需划分独立模拟区与数字区，高速信号线控制阻抗；器件结温需控制在 105°C 以下，必要时增加散热措施。
