简单认识eSchema电路设计工具



eSchema电路设计工具作为一款面向专业IC设计者的综合解决方案，通过集成原理图设计、电气规则检查（ERC）及SPICE网表生成功能，构建了从概念验证到仿真分析的高效闭环，为复杂芯片设计提供了可靠的技术支撑。



在集成电路（IC）设计领域，原理图设计作为逻辑验证与物理实现的关键环节，其效率与准确性直接影响芯片开发的周期与质量。随着设计复杂度的指数级增长，传统工具在多场景适配、错误检测及仿真协同等方面的局限性日益凸显。

eSchema电路设计工具作为一款面向专业IC设计者的综合解决方案，通过集成原理图设计、电气规则检查（ERC）及SPICE网表生成功能，构建了从概念验证到仿真分析的高效闭环，为复杂芯片设计提供了可靠的技术支撑。

电路原理图设计

ERC电气规则检查

生辰SPICE网表

01全规模原理图设计：从简单模块到系统级集成

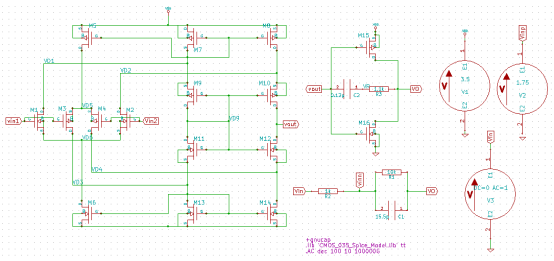

eSchema突破传统工具对设计规模的限制，支持从单个晶体管级电路到百万门级系统级原理图的绘制。其核心优势体现在：

多层级设计架构：通过分层设计功能，设计者可灵活组织复杂电路，将系统拆解为功能模块，实现模块化复用与跨层级验证。

标准化符号库与自定义扩展：内置符合IEEE标准的元件符号库，覆盖模拟、数字及混合信号设计需求；同时支持用户自定义符号与参数化模型，适配特殊工艺或专有IP的快速部署。

高性能渲染与交互：采用优化的图形渲染引擎，即使面对超大规模设计（如10万级元件），仍能保持流畅的缩放、拖拽与连线操作，显著提升设计效率。

02智能电气规则检查（ERC）：从被动纠错到主动防御

电气规则检查是确保设计合规性的核心环节。eSchema通过以下技术实现错误检测的智能化升级：

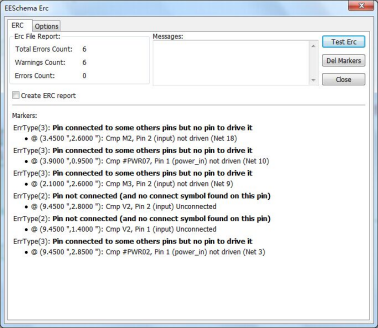

实时动态检查：在设计过程中即时分析连接关系、电源/地完整性、信号完整性等关键规则，避免错误累积至后期阶段。例如，可自动识别未连接的引脚、短路或悬空节点，并生成可视化标记。

可配置规则引擎：支持用户根据工艺节点（如7nm、5nm）或设计规范（如ESD、Latch-up防护）自定义检查规则，满足不同场景的差异化需求。例如，在高压电路设计中，可强制检查绝缘距离与耐压参数。

跨层级一致性验证：针对分层设计，eSchema可自动比对模块接口与顶层连接的电气属性，确保信号定义、电压域及方向的一致性，减少因层级间信息断层导致的返工。

03仿真网表生成：从原理图到仿真环境的无缝衔接

仿真分析是验证设计功能的关键步骤。eSchema通过以下创新实现网表生成的自动化与智能化：

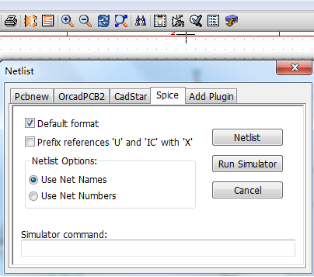

SPICE网表直出：支持将原理图直接转换为HSPICE、Spectre等主流仿真器兼容的网表格式，省略手动编写网表的繁琐过程，降低人为错误风险。

仿真控制语句集成：允许设计者在原理图上直接添加仿真控制指令（如.TRAN、.AC分析参数），工具可自动解析并嵌入网表，避免因指令遗漏或格式错误导致的仿真失败。例如，在模拟电路设计中，可快速设置噪声分析或蒙特卡洛仿真参数。

多工艺模型支持：内置丰富的工艺模型库（如TSMC、SMIC等代工厂标准模型），并支持用户导入自定义模型，确保网表与实际工艺的精准匹配，提升仿真结果的可靠性。

04技术价值与行业应用

eSchema通过功能整合与技术创新，为IC设计者提供了显著的价值提升：

缩短设计周期：原理图绘制、ERC检查与网表生成的全流程自动化，使设计迭代速度提升30%以上；

降低设计风险：实时错误检测与仿真前置验证，减少流片失败概率，节省数百万至千万级的研发成本；

提升设计质量：支持复杂设计规则与多工艺适配，满足高端芯片（如AI加速器、5G基带）的高可靠性需求。

目前，eSchema已广泛应用于通信、汽车电子、消费电子等领域，成为多家头部IC设计企业的核心工具链组成部分。其开放架构亦支持与EDA生态中的版图设计、寄生参数提取等工具无缝对接，构建完整的芯片设计闭环。

05结语

在摩尔定律持续演进的背景下，IC设计工具的智能化与集成化已成为行业趋势。eSchema凭借其全规模设计能力、智能ERC检查及仿真协同优势，为设计者提供了高效、精准的技术平台。未来，随着AI辅助设计、3D集成等技术的融合，eSchema将持续迭代，推动芯片设计向更高性能与更低功耗的方向迈进。
