DAC101C081Q 10位微型功率挖掘模拟转换器技术手册

描述

DAC101C081设备是10位单通道的电压输出数字转模拟 从2.7V到5.5V电源工作的转换器(DAC)。输出放大器允许 轨道对轨道输出摆幅,稳定时间为6微秒。DAC101C081使用电源电压 作为参考,以提供最宽的动态输出范围,通常消耗132微安电流, 工作电压为5.0伏。它提供6引脚SOT和WSON封装,并提供三种地址 选项(可选择引脚)。

作为替代方案,DAC101C085提供九个I。^2^C™ 寻址选项与用途 一个外部参考。它的性能和稳定时间和DAC101C081一样,是 提供8引联VSSOP版本。
*附件:dac101c081q.pdf

DAC101C081和DAC101C085都用两线,我^2^C兼容 串行接口支持所有三种速度模式,包括高速模式(3.4 MHz)。一 外部地址选择引脚允许每根2线最多支持三个DAC101C081或九个DAC101C085设备 总线。有兼容针脚的替代方案DAC101C081提供额外地址 选项。

DAC101C081和DAC101C085各自有一个16位寄存器,用于控制 的模式 作、断电状态和输出电压。开机复位电路确保 DAC输出电压可至零伏。关机功能将功耗降至低于 一微瓦。其低功耗和小巧封装使这些DAC成为 用于电池驱动设备。每个DAC都能在扩展的工业温度范围内工作 范围为–40°C至+125°C。

DAC101C081和DAC101C085各自属于一系列针脚兼容的DAC,这些DAC还包括 提供12位和8位分辨率。关于12位DAC,请参见DAC121C081和 DAC121C085。

特性

  • 确保单调性达到10位
  • 低功率作:3.3 V 时最大 156 μA
  • 扩展电源范围(2.7 V至5.5 V)
  • 我^2^兼容C的2线接口,支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)模式
  • 轨对轨电压输出
  • 非常小的包装
  • DAC101C081Q获得AEC Q100一级认证
    ,并采用汽车级流制造
  • 分辨率:10位元
  • 内层:±2 LSB(最高)
  • DNL:+0.3/–0.2 LSB(最高)
  • 设定时间:6微秒(最大)
  • 零代码错误:+10 mV(最大值)
  • 全量度误差:–0.7 %FS(最大)
  • 供电功率(正常):380微瓦(3伏)/ 730微瓦
    (5伏)典型值
  • 供电功率(断电):0.5微瓦(3伏)/ 0.9微
    瓦(5伏)典型值
    参数
    dac

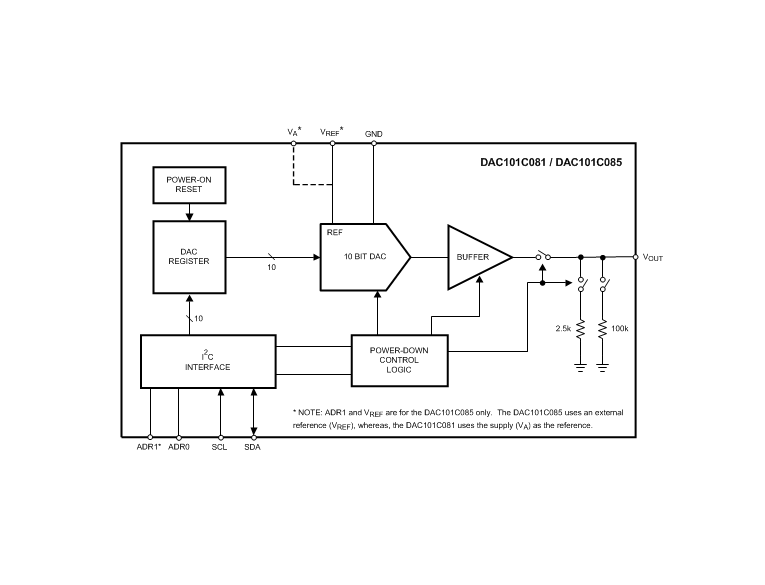

    方框图

dac

一、产品概述

DAC101C08xx 系列是德州仪器(TI)推出的微功耗、高集成度数模转换器(DAC),包含 DAC101C081(单电源参考)、DAC101C081Q(汽车级)、DAC101C085(外部参考)三款核心型号,核心优势为超低功耗、小封装与 I²C 兼容接口,专为工业过程控制、便携式仪器、数字增益 / 偏移调节、可编程电压 / 电流源等场景设计。器件采用 10 位分辨率电阻串架构,支持轨到轨电压输出,文档版本为 SNVS801B,发布于 2012 年 4 月,2016 年 1 月修订,提供 SOT-6、WSON-6、VSSOP-8 三种小尺寸封装,工作温度范围 - 40°C 至 125°C。

二、核心参数与性能特性

1. 基础规格

  • DAC 性能 :10 位分辨率,确保单调;INL±2 LSB,DNL+0.3/-0.2 LSB;零码误差最大 + 10 mV,满量程误差最大 - 0.7% FS;增益误差最大 - 0.7% FS,增益温度系数 - 0.7~-1 ppm FSR/°C。
  • 输出特性 :轨到轨电压输出,输出范围 0 V 至 V_A(DAC101C081)或 0 V 至 V_REF(DAC101C085);输出摆率 1 V/µs,建立时间最大 6 µs;支持最大 1500 pF 负载电容,直流输出阻抗 7.5 Ω;短路输出电流 ±52~±75 mA(依供电电压)。
  • 接口特性 :I²C 兼容双线接口,支持标准模式(100 kHz)、快速模式(400 kHz)、高速模式(3.4 MHz);DAC101C081 支持 3 种地址配置,DAC101C085 支持 9 种地址配置,支持广播地址同步更新。

2. 供电与功耗

  • 供电范围 :模拟电源(V_A)2.7 V-5.5 V,DAC101C085 额外支持 1 V-V_A 范围的外部参考电压(V_REF)。
  • 功耗表现 :正常模式功耗典型值 380 µW(3 V)、730 µW(5 V);掉电模式功耗低至 0.5 µW(3 V)、0.9 µW(5 V);唤醒时间最快 0.5 µs(5 V),适配电池供电便携式设备。

3. 封装与环境适应性

  • 封装类型 :提供 SOT-6(1.6mm×2.9mm)、WSON-6(2.2mm×2.5mm)、VSSOP-8(3.0mm×3.0mm)三种小封装,结到环境热阻 190-250 °C/W,满足高密度 PCB 布局需求。
  • 可靠性 :ESD 防护(HBM ±2500~±5000 V、CDM ±1000 V);DAC101C081Q 符合 AEC-Q100 Grade 1 汽车级标准;存储温度范围 - 65°C 至 150°C,最大结温 150°C,适配工业与汽车场景。

4. 关键功能特性

  • 低功耗专用功能 :支持三种掉电模式(高阻、2.5 kΩ 接地、100 kΩ 接地),掉电时保存 DAC 寄存器内容;上电复位输出 0 V,确保启动安全性。
  • 系统集成特性 :I²C 接口支持多器件级联,广播地址实现多 DAC 同步更新;DAC101C085 支持外部参考,适配高精度应用;数字输入兼容 5.5 V 逻辑,无需电平转换。

三、工作模式与功能原理

1. 核心架构

采用 “16 位 DAC 寄存器→10 位电阻串 DAC→轨到轨输出缓冲” 架构,DAC 寄存器包含 2 位掉电控制位与 12 位数据位(高 10 位有效);DAC101C081 以电源 V_A 为参考,DAC101C085 通过 V_REF 引脚接入外部参考,输出电压公式为 V_OUT = V_REF × (D/1024)(D 为 0-1023 的数字输入码)。

2. 主要工作模式

模式核心配置关键参数适用场景
正常工作模式10 位数字输入,全功耗运行建立时间 6 µs,输出轨到轨常规电压 / 电流输出
掉电模式高阻 / 2.5 kΩ/100 kΩ 接地可选功耗低至 0.5 µW,保存寄存器内容低功耗待机场景
同步更新模式广播地址触发多器件同时更新支持总线内所有 DAC 同步输出多通道协同控制

3. 关键功能细节

  • 地址配置 :通过 ADR0(DAC101C081)或 ADR0/ADR1(DAC101C085)引脚设置,支持悬空、接地、接 V_A 三种状态组合,实现多器件共享 I²C 总线。
  • I²C 通信 :写操作需传输 16 位数据(2 位控制 + 14 位数据,高 10 位有效),读操作可回读寄存器内容;高速模式需先发送 Hs 主码启动。
  • 参考选择 :DAC101C081 直接使用电源作为参考,简化设计;DAC101C085 支持外部低噪声参考,提升输出精度。

四、应用场景与设计建议

1. 典型应用领域

  • 工业过程控制、便携式测试仪器、传感器信号校准(增益 / 偏移调节)、可编程电压源 / 电流源、汽车电子系统、电池供电设备。

2. 设计关键要点

  • 电源设计 :V_A 引脚需就近并联 0.1 µF 陶瓷电容与 4.7 µF 钽电容滤波;DAC101C081 的 V_A 需低噪声,推荐使用 LM4132/LM4050 参考源或 LP3985 低噪声 LDO。
  • 参考设计 :DAC101C085 的 V_REF 需单独滤波,避免噪声耦合;外部参考电压范围 1 V-V_A,需保证参考源输出阻抗低、稳定性高。
  • 布线与防护 :PCB 需区分模拟区与数字区,单点接地;I²C 总线 SCL/SDA 引脚需串联 51 Ω 电阻(可选)抑制尖峰,外部上拉电阻取值 2 kΩ-10 kΩ(依总线速度)。
  • 配置优化 :低功耗场景优先选择掉电模式,通过 I²C 命令快速唤醒;多通道应用使用广播地址同步更新,减少通信延迟;需要双极性输出时,可通过运放搭建电平转换电路(如 ±5 V 输出)。
