ADC08DL502 8 位双路 500 MSPS 低功耗模数转换器技术规格与应用总结

该ADC08DL502是一款双通道、低功耗、高性能CMOS模数转换器。 该ADC08DL502以高达 500 MSPS 的采样率将信号数字化至 8 位分辨率。消费 该器件在 1.2 V 单电源的解复用模式下以 500 MSPS 的典型功率为 1.9 W，因此 确保在整个工作温度范围内没有缺失代码。独特的折叠和 插补架构、全差分比较器设计、创新设计 内部采样保持放大器和校准方案可实现所有 超出奈奎斯特的动态参数，产生 7.5 的有效位数 （ENOB），125 MHz 输入信号和 500 MHz 采样率，同时提供 10^−18^法典 错误率 （CER）
*附件：adc08dl502.pdf

该转换器在掉电模式下通常消耗 3.3 mW，并提供 无铅 144 引脚 LQFP，可在改进的工业 （-40°C ≤ T 一个 ≤ +70°C）温度范围。

特性

• 单路+1.9V ±0.1V工作电压
• 占空比校正采样时钟

主要技术参数

• 分辨率：8位
• 最大转换率：500 MSPS
• 代码错误率：10 ^−18^ （典型值）
• ENOB @ 125 MHz 输入：7.5 位（典型值）
• DNL：±0.15 LSB（典型值）
• 功耗
  • 在 1：2 解复用器输出下运行：1.25W（典型值）
  • 掉电模式：3.3 mW（典型值）

参数

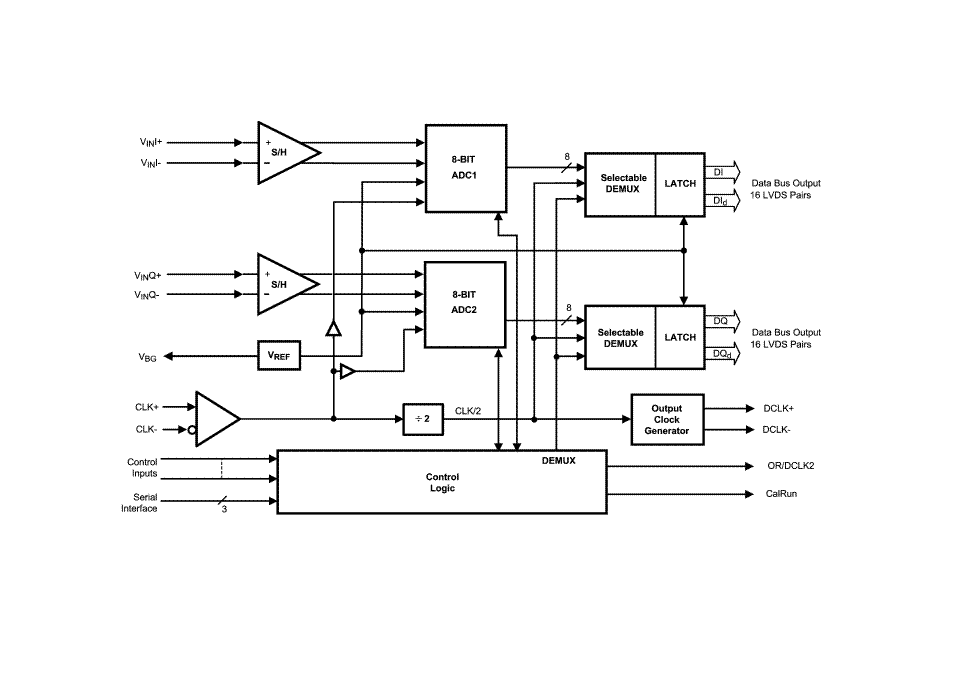

方框图

一、产品概述

ADC08DL502 是德州仪器（TI）推出的高速、低功耗双路模数转换器（ADC），核心优势为 500 MSPS 超高采样率、双路同步采样与优异的动态性能，专为卫星调制解调器、数字示波器、直接射频下变频通信系统、测试仪器等高速信号采集场景设计。器件采用 8 位分辨率折叠插值架构，集成校准功能与 LVDS 输出接口，文档版本为 SNAS582B，发布于 2012 年 3 月，2013 年 3 月修订，采用 144 引脚 LQFP 封装，工作温度范围 - 40°C 至 70°C。

二、核心参数与性能特性

1. 基础规格

• ADC 性能 ：8 位分辨率，无丢失码；INL±0.3 LSB（典型）、±0.9 LSB（最大），DNL±0.15 LSB（典型）、±0.75 LSB（最大）；零偏误差 - 0.45 LSB（典型），满量程误差 ±25 mV（最大）；码错误率（C.E.R.）典型值 10⁻¹⁸。
• 动态性能 ：125 MHz 输入时 ENOB 达 7.5 位、SNR 47.8 dB、SFDR 58.5 dB；248 MHz 输入时 ENOB 7.6 位、SNR 48.5 dB、SFDR 59.1 dB；全功率带宽 2 GHz，增益平坦度 ±0.8 dB（直流至 248 MHz）；三阶互调失真（IMD3）71.4 dBFS，总谐波失真（THD）-54.2 dB。
• 接口特性 ：双路差分模拟输入（VINI±、VINQ±），支持交流 / 直流耦合；32 路 LVDS 数据输出（4 组 8 位总线），输出格式为偏移二进制；支持 1:2 解复用模式（降低输出数据率）与 DDR/SDR 时钟模式；串行接口（SCLK/SDATA/SCS）用于扩展控制模式。

2. 供电与功耗

• 供电范围 ：模拟电源（VA）与数字驱动电源（VDR）均为 1.8 V-2.0 V，标称 1.9 V 单电源供电。
• 功耗表现 ：1:2 解复用模式下典型功耗 1.25 W，掉电模式仅 3.3 mW；模拟电源电流典型值 494 mA，数字驱动电源电流典型值 168 mA，适配高速低功耗场景。

3. 封装与环境适应性

• 封装类型 ：144 引脚 LQFP 封装，结到环境热阻 43.6 °C/W，结到壳热阻 12.5 °C/W，封装尺寸适配中等规模 PCB 布局。
• 可靠性 ：ESD 防护（HBM 2500 V、MM 250 V、CDM 1000 V）；存储温度范围 - 65°C 至 150°C，最大结温 145°C，满足工业级可靠性要求。

4. 关键功能特性

• 高速专用功能 ：双路同步采样，支持多器件同步（通过 DCLK_RST 信号）；内置校准电路，可上电自动校准或手动触发校准，校准后优化 INL、DNL 与增益误差；输入时钟占空比校正（20%-80% 容错），降低时钟源要求。
• 系统集成特性 ：支持测试模式输出，便于系统调试；扩展控制模式下可通过寄存器调整输入满量程范围（560 mVPP-840 mVPP）与通道偏移（±45 mV）；Out Of Range（OR）信号指示输入超量程。

三、工作模式与功能原理

1. 核心架构

采用 “差分采样保持电路→折叠插值 ADC→校准电路→解复用器→LVDS 输出缓冲” 架构，双路独立 ADC 支持同步采样；内置 1.26 V 带隙基准源（VBG），提供稳定参考；通过校准 trim 输入差分终端电阻与器件参数，确保高动态性能。

2. 主要工作模式

模式	核心配置	关键参数	适用场景
正常采样模式	500 MSPS 采样率，双路同步工作	1:2 解复用输出，数据率 250 MSPS / 总线	高速双路信号采集
非解复用模式	采样率≤500 MSPS，单路输出总线	DDR 模式，数据率与采样率一致	高速单路信号采集
掉电模式	PD 引脚高电平，器件整体断电	功耗 3.3 mW，输出高阻	低功耗待机场景
单通道模式	PDQ 引脚高电平，仅 “Q” 通道断电	“I” 通道正常工作，保留双路架构	单路信号采集，节省功耗

3. 关键功能细节

• 校准功能 ：上电自动校准或通过 CAL 引脚手动触发，校准周期典型值 1.4×10⁶时钟周期，校准期间优化线性度与动态性能；支持电阻微调禁用（RTD），确保 DCLK 持续输出。
• 时钟与同步 ：差分时钟输入（CLK±），支持 200 MHz-500 MHz 采样率；DCLK 输出用于数据锁存，支持 0°/90° 相位调整；多器件可通过 DCLK_RST 信号同步，确保多通道一致性。
• 扩展控制 ：通过串行接口访问 9 个寄存器，可配置输入满量程、通道偏移、采样时钟相位、LVDS 输出幅度等参数，适配复杂系统需求。

四、应用场景与设计建议

1. 典型应用领域

• 卫星通信（调制解调器）、数字示波器、射频下变频系统、高速数据采集卡、测试测量仪器、雷达信号处理。

2. 设计关键要点

• 电源设计 ：VA 与 VDR 引脚需分别供电，每路电源就近并联 0.1 μF 陶瓷电容与 33 μF 钽电容滤波；电源间建议串联铁氧体磁珠隔离，避免数字噪声耦合至模拟部分。
• 输入与接地 ：模拟输入采用差分驱动，交流耦合时 VCMO 引脚接地，直流耦合时输入共模电压需匹配 VCMO 输出（1.26 V 典型值）；PCB 采用单点接地平面，模拟区与数字区严格分区，避免高频噪声耦合。
• 时钟设计 ：时钟输入需交流耦合，差分阻抗匹配 100 Ω；时钟源需低抖动（建议 rms 抖动≤0.4 ps），避免动态性能退化；长距离时钟线需做阻抗匹配与屏蔽。
• 布线与防护 ：LVDS 输出线采用 100 Ω 差分阻抗匹配，减少反射；模拟输入线远离数字信号线与时钟线，避免串扰；未使用的模拟通道交流耦合时接交流地，直流耦合时接 VCMO。
