‌DAC1282/DAC1282A 数字模拟转换器技术文档总结

描述

该DAC1282是一种全集成的数模转换器(DAC),提供低失真、数字合成电压输出,适合地震设备测试。该DAC1282在小巧且低功耗的环境中实现了极高的性能。结合高性能ADS1281和ADS1282模数转换器(ADC),这些设备构建了一个满足地震数据采集设备的严格要求的测量系统。

该DAC1282集成了数字信号发生器、数模转换器和输出放大器,提供正弦波、直流和脉冲输出电压。
*附件:dac1282.pdf

输出频率可编程,范围为0.5 Hz到250 Hz,振幅可通过模拟和数字控制进行调整。模拟增益可调为6 dB步进,数字增益以0.5 dB步进调节。模拟增益设置与ADS1282一致,用于高分辨率测试所有增益。

DAC1282还提供脉冲输出。脉冲幅度由用户编程,然后由引脚选择以实现精确时序。通过应用外部比特流模式可以生成自定义输出信号。

信号开关可用于将DAC输出连接到传感器,进行THD和脉冲测试。开关时序由引脚和命令控制。

SYNC引脚将DAC输出与模数转换器(ADC)采样间隔同步。断电输入会使设备失效,将功耗降至微瓦数。

特性

  • 单芯片测试信号发生器
  • 缓冲电压输出
  • 高性能:
    • THD:–125 dB(G = 1/1 到 1/8)
    • 信噪比:120 dB(413 Hz BW,G = 1/1)
  • 模拟与数字增益控制
  • 输出频率:0.488 Hz 至 250 Hz
  • 正弦、脉冲和直流模式
  • 数字数据输入模式
  • 低导通信号开关
  • 同步输入
  • 关机模式
  • 模拟电源:5 V 或 ±2.5 V
  • 数字电源:1.8 V 至 3.3 V
  • 功率:38毫瓦
  • 包装:TSSOP-24
  • 工作范围:–50°C至+125°C

参数
电压输出

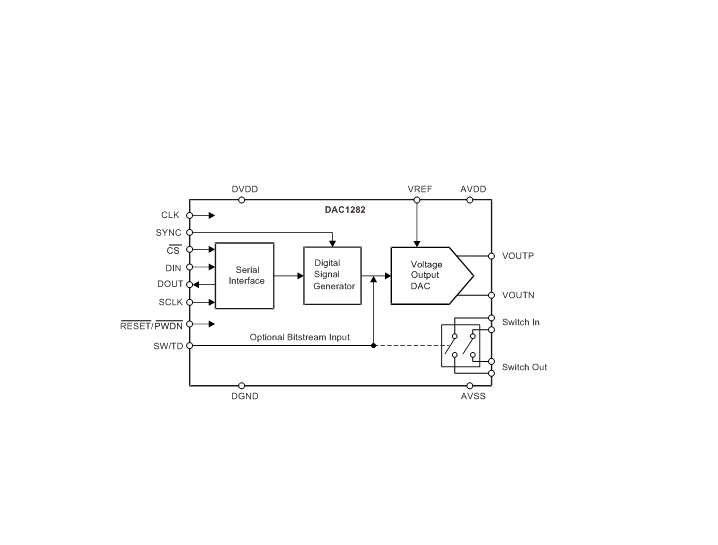

方框图

电压输出

一、产品概述
DAC1282/DAC1282A是德州仪器(TI)推出的低失真数字模拟转换器,专为地震设备测试而设计。该器件是一款完全集成的DAC,提供数字合成的电压输出,在小型封装中实现高性能和低功耗。

二、核心特性

  • 单芯片测试信号发生器
  • 缓冲电压输出
  • 高性能指标‌:
    • 总谐波失真(THD):-125 dB(增益=1/1至1/8)
    • 信噪比(SNR):120 dB(413 Hz带宽,增益=1/1)
  • 模拟和数字增益控制
  • 输出频率‌:0.488 Hz至250 Hz
  • 工作模式‌:正弦波、脉冲和直流模式
  • 数字数据输入模式
  • 低导通电阻信号开关
  • 同步输入
  • 掉电模式
  • 电源规格‌:
    • 模拟电源:5V或±2.5V
    • 数字电源:1.8V至3.3V
  • 功耗‌:38 mW
  • 封装‌:TSSOP-24
  • 工作温度范围‌:-50°C至+125°C

三、应用领域

  • 能源勘探
  • 地震监测系统
  • 高精度仪器仪表

四、技术规格详解

4.1 电气特性

  • 绝对最大额定值‌:
    • AVDD至AVSS:-0.3V至+5.5V
    • AVSS至DGND:-2.8V至+0.3V
    • DVDD至DGND:-0.3V至+3.6V

4.2 模拟输出特性

  • 满量程输出电压‌:±VREF/2 × 增益
  • 输出共模电压‌:-0.1V
  • 差分输出阻抗‌:1.6Ω
  • 输出电流限制‌:±60mA

4.3 直流性能

  • 增益误差‌:±0.1%(典型值)
  • 增益匹配‌:±0.05%(相对于增益=1/1)
  • 增益漂移‌:2 ppm/°C

4.4 交流性能

  • 总谐波失真‌:
    • 增益=1/1:-125 dB
    • 增益=1/2,1/4,1/8:-125 dB

4.5 信噪比

  • 增益=1/1:120 dB
  • 增益=1/2:119 dB
  • 增益=1/4:117 dB

五、工作模式

5.1 正弦波模式

  • 内部信号发生器产生正弦波输出
  • 频率范围:0.4883 Hz至250 Hz
  • 幅度由模拟增益和数字增益共同控制

5.2 直流模式

  • 提供24位可用分辨率的直流输出
  • 输出电平由模拟增益和24位直流寄存器决定

5.3 脉冲模式

  • 使用快速响应5位脉冲DAC
  • 31个预设直流电平,近似3dB/步进

5.4 数字数据模式

  • 可应用自定义数字数据模式生成任意输出波形

六、功能模块

6.1 数字信号发生器

  • 产生正弦波信号
  • 可通过M[3:0]、N[7:0]和FREQ寄存器位编程输出频率

七、封装与引脚

  • 封装类型‌:24引脚TSSOP
  • 关键引脚功能‌:
    • VOUTP/VOUTN:正/负电压输出
    • CAPP/CAPN:外部电容连接
    • VREF:参考电压输入
    • SWINP/SWINN:开关正/负输入
  • 电源引脚‌:AVDD、AVSS、DVDD

八、典型应用电路

  • 支持直接连接或通过缓冲器/PGA连接
  • 外部参考电压:5V(推荐)

九、串行接口

  • SPI兼容接口(CS、SCLK、DIN、DOUT)
  • 16位数据字格式(4位通道地址+12位转换结果)

十、可靠性特征

  • 符合汽车电子标准
  • ESD保护:HBM 2kV,MM 200V,CDM 500-750V
  • 闩锁测试通过JESD78标准

该器件特别适用于需要高精度、低失真且工作环境要求严格的地震数据采集设备和工业控制应用场景。
