DAC3482 16 位高速双路数字模拟转换器（DAC）产品总结

该DAC3482是一款极低功耗、高动态范围、双通道、16位数模转换器（DAC），采样率高达1.25GSPS。

该设备包含简化复杂发射架构设计的功能：2倍至16倍数字插值滤波器，具有超过90dB的阻带衰减，简化了数据接口和重建滤波器。复杂的混频器允许灵活的载流子布置。高性能的低抖动时钟倍增器简化了设备的时钟，同时对动态范围影响不大。数字正交调制器校正（QMC）实现了直接上变频应用中信道间增益、偏移、相位和群延迟的完整IQ补偿。
*附件：dac3482.pdf

数字数据通过带有片上终端的灵活LVDS数据总线输入设备。数据可以是字宽或字节宽输入。该设备包含先进先出（FIFO）、数据模式检查器和奇偶校验，以简化输入接口作。该接口还支持多设备的完整同步。

该器件可在整个工业温度范围内工作，范围为-40°C至85°C，提供小型88针9 x 9毫米WQFN-MR封装或196针12 x12毫米NFBGA封装。

低功耗、小尺寸、卓越的串扰、高动态范围以及DAC3482的功能使其成为当今通信系统的理想选择。

特性

• 极低功率：900毫瓦，1.25GSPS，正常工作条件
• 多DAC同步
• 可选的2倍、4倍、8倍、16倍插值滤镜
  • 停止带衰减>90dBc
• 灵活的片上复杂混合
  • 带32位NCO的精细混音器
  • 节能粗搅拌器：N×Fs/8 ±
• 高性能、低抖动时钟的PLL倍增
• 数字I和Q校正
  • 增益、相位、偏移和群延迟校正
• 数字逆sinc滤波器
• 灵活的LVDS输入数据总线
  • 字或字节宽接口
  • 8 样本输入 FIFO
  • 数据模式检查器
  • 奇 偶 校验
• 温度传感器
• 差分可扩展输出：10mA至30mA
• 多种封装选项：88针9 x 9mm WQFN-MR和196球12mm x 12mm

参数

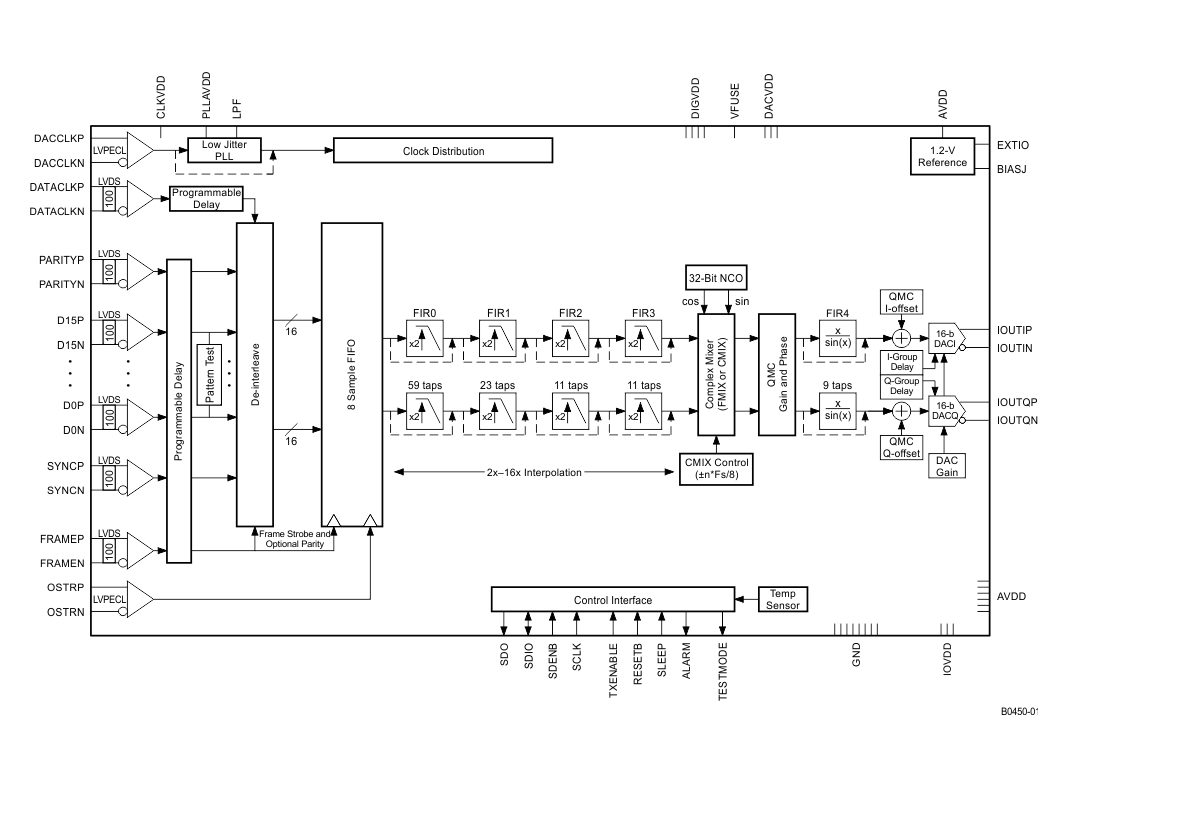

方框图

一、产品概述

DAC3482 是德州仪器（TI）推出的低功耗、高动态范围双路 16 位 DAC，最高采样率达 1.25GSPS，集成丰富数字信号处理功能，专为蜂窝基站、分集发射、宽带通信等高速通信场景设计。该器件支持多 DAC 同步、灵活的插值滤波与复杂混频，采用 LVDS 高速输入接口，工作温度覆盖工业级（-40°C 至 85°C），提供 88 引脚 WQFN-MR（9mm×9mm）和 196 球 NFBGA（12mm×12mm）两种封装，兼顾小型化与高性能需求。

二、核心技术参数

1. 基础性能指标

• 分辨率与精度 ：16 位分辨率，微分非线性（DNL）±2 LSB，积分非线性（INL）±4 LSB，确保全码范围单调性；
• 采样与带宽 ：最高 DAC 采样率 1.25GSPS（PLL 旁路模式），支持 2x/4x/8x/16x 插值滤波，阻带衰减＞90dBc；
• 功耗表现 ：1.25GSPS 模式下典型功耗 900mW，掉电模式低至 95mW，支持多档功耗配置；
• 电源与输出 ：供电电压涵盖 1.2V（核心）与 3.3V（模拟 / IO），差分输出电流可调节（10mA~30mA），输出阻抗 300kΩ。

2. 动态与信号性能

• 动态范围 ：1.25GSPS、20MHz 输出时无杂散动态范围（SFDR）典型值 82dBc，三阶交调失真（IMD3）77.5dBc；
• 噪声特性 ：1kHz 时噪声谱密度 160dBc/Hz，0.1Hz~10Hz 集成噪声低，支持数字逆 sinc 滤波优化频率响应；
• 混频能力 ：内置 32 位 NCO 精细混频器与节能粗混频器（±n×Fs/8），支持灵活载波放置；
• 同步性能 ：支持多器件精准同步，时钟抖动低，PLL 锁定范围 3.3GHz~4.0GHz。

三、关键功能特性

1. 数字信号处理功能

• 插值与滤波 ：2x~16x 可编程插值滤波器，搭配 9 抽头逆 sinc 滤波器，降低后端模拟滤波压力；
• ** quadrature 调制校正（QMC）**：支持 I/Q 通道增益、相位、偏移及群延迟校正，消除调制失真；
• 复杂混频 ：精细混频器支持任意频率偏移，粗混频器降低功耗，两种模式按需切换；
• 数据校正 ：内置温度传感器、数据模式检查器与奇偶校验功能，提升系统可靠性。

2. 接口与同步功能

• 高速输入接口 ：16 位 LVDS 总线，支持字节 / 字宽模式，内置 8 样本 FIFO 缓冲，数据速率最高 625MSPS（字宽模式）；
• 时钟与同步 ：低抖动 PLL 时钟倍频器，支持 PLL 旁路 / 使能两种模式，OSTR/SYNC 引脚实现多器件相位对齐；
• 串行控制 ：3 线 / 4 线 SPI 兼容接口，支持寄存器读写，内置报警监控功能（FIFO 碰撞、时钟丢失等）。

3. 灵活配置特性

• 输出调节 ：差分输出电流 10mA~30mA 可调，通过 BIASJ 引脚外接电阻设定满量程电流；
• 功耗模式 ：支持正常、掉电等多档功耗配置，掉电模式下各电源轨电流显著降低；
• 参考源 ：内置 1.2V 基准源（可禁用），支持外部参考输入，EXTIO 引脚兼具参考输入 / 输出功能。

四、应用与设计要点

1. 典型应用场景

• 蜂窝基站（2G/3G/4G/LTE-Advanced）发射链路；
• 宽带通信系统、电压控制振荡器（VCO）调谐；
• 分集发射、多天线同步系统；
• 高精度高速测试测量仪器。

2. 硬件设计建议

• 电源与去耦 ：1.2V 核心电源（DACVDD/DIGVDD/CLKVDD）与 3.3V 模拟 / IO 电源（AVDD/IOVDD/PLLAVDD）需独立供电，就近放置 0.1μF+1μF 去耦电容，模拟地与数字地单点连接；
• 时钟设计 ：PLL 模式需外接环路滤波器，建议使用低抖动时钟源（如 LMK0480x 系列），DACCLK 与 OSTR 信号需严格控制相位差；
• 布局规范 ：LVDS 信号线采用阻抗控制差分布线，模拟输出与数字信号线分开布局，暴露热焊盘焊接至地平面，减少散热压力；
• 负载驱动 ：输出端建议通过 RF 变压器匹配 50Ω 负载，支持 1:1 或 4:1 阻抗比配置，避免超出输出合规电压范围（-0.5V~0.6V）。

3. 接口与编程

• 数据接口 ：LVDS 输入支持 DDR 模式，字节 / 字宽模式可通过寄存器配置，未使用引脚需接固定电平或悬空；
• 寄存器配置 ：通过 SPI 接口配置插值率、混频参数、QMC 校正系数等，支持软件复位与多模块同步；
• 同步配置 ：多 DAC 同步需启用双同步源模式，通过 OSTR（PLL 禁用）或 SYNC（PLL 启用）信号实现相位对齐。

五、产品优势与选型适配

• 优势：16 位高分辨率搭配 1.25GSPS 高速采样，集成丰富数字信号处理功能，多器件同步能力强，功耗与性能均衡；
• 适配场景：适用于对动态范围、采样速率要求严苛的高速通信系统，尤其适合基站发射链路、宽带信号生成等场景，可直接替换同系列兼容器件，兼容性强。
