搞不定示波器SPI解码？这几步就行！



SPI 总线是为芯片间的数据通信而设计的，因此，在大多数情况下，由于传输数据的不同使得信号并非周期性信号。这就要求在对该总线进行测试时，要能准确地触发到数据帧的“头”，并将其“稳定”显示在仪器上，便于观察和分析。

这一期主要给大家演示一下SPI解码。



演示过程


首先打开触发菜单，将它的触发改为总线触发。

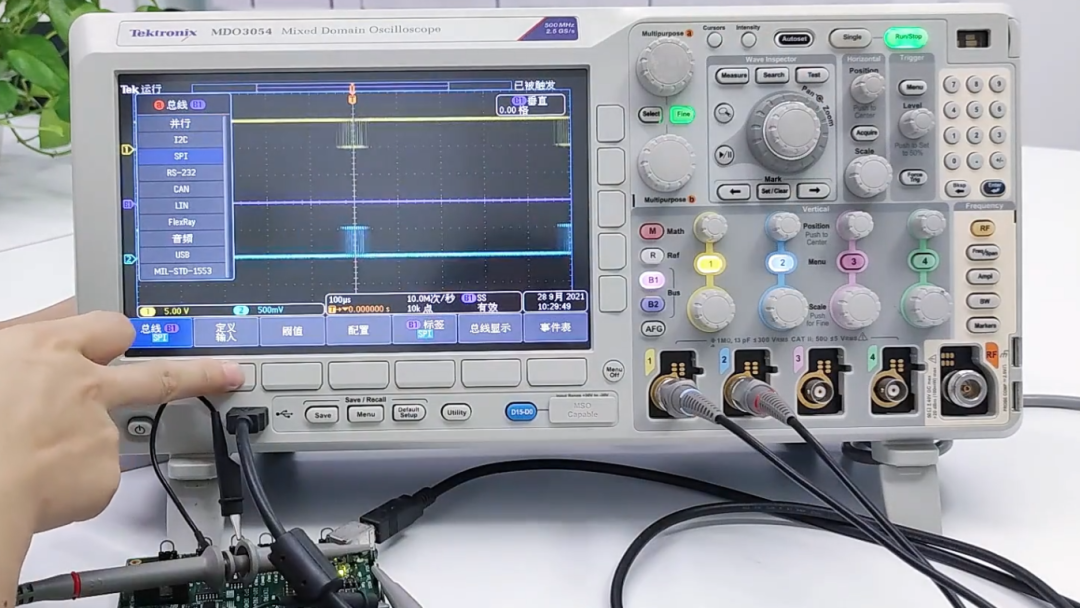

转到主线设置菜单，打开总线，选择总线为SPI。

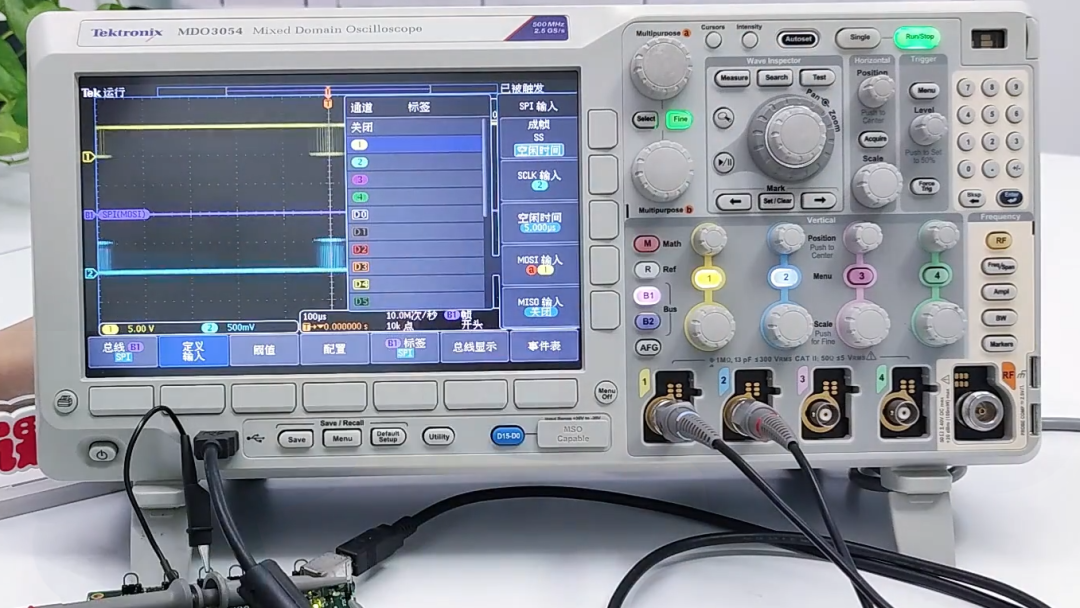

定义它的输入，首先选择空闲时间。时钟输入连接的是通道2，所以选择通道2；MOSI输入连接的是通道1，所以选择为通道1。这个要根据你怎么连接的来选择。

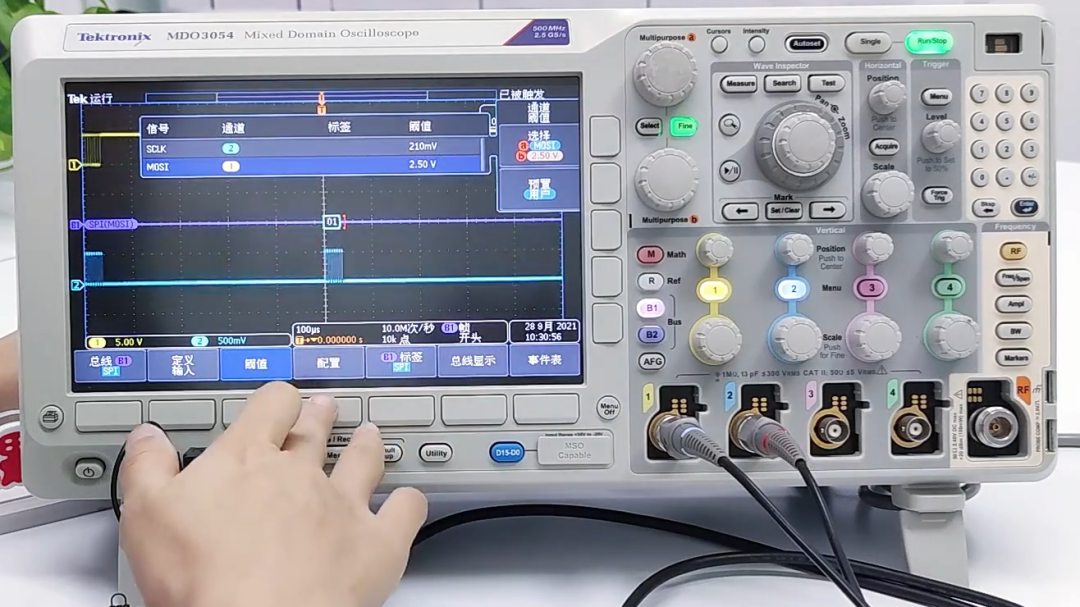

这个阈值还是跟I2C的方式一样，选择时域电平的一半。通道2是500mV，我们选择为250mV ；通道1是5V，我们选择为2.5V。

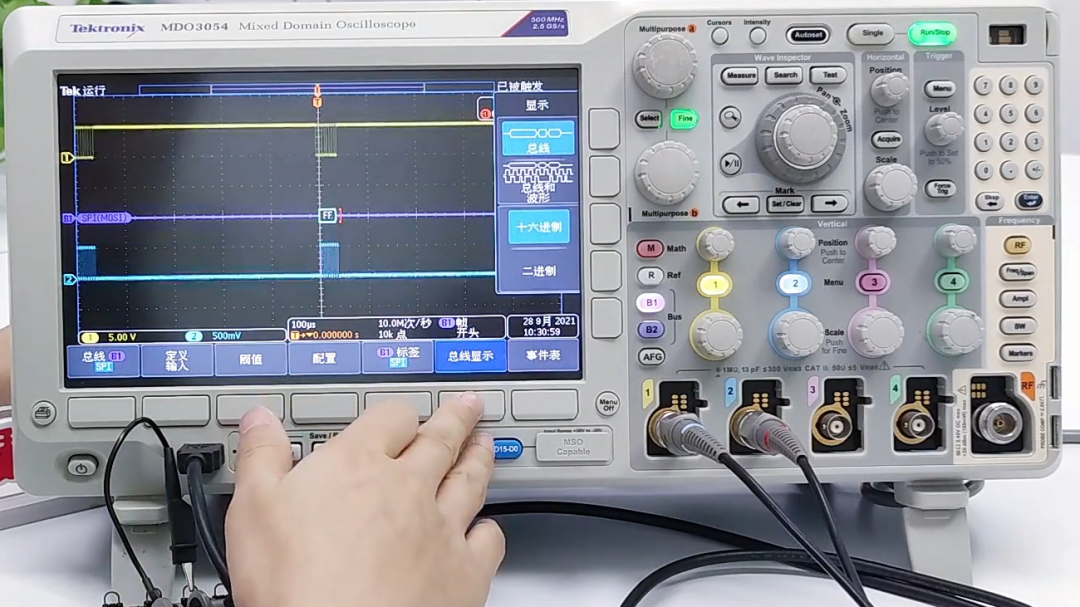

总线显示依旧为16进制，现在可以看到解码出来了。

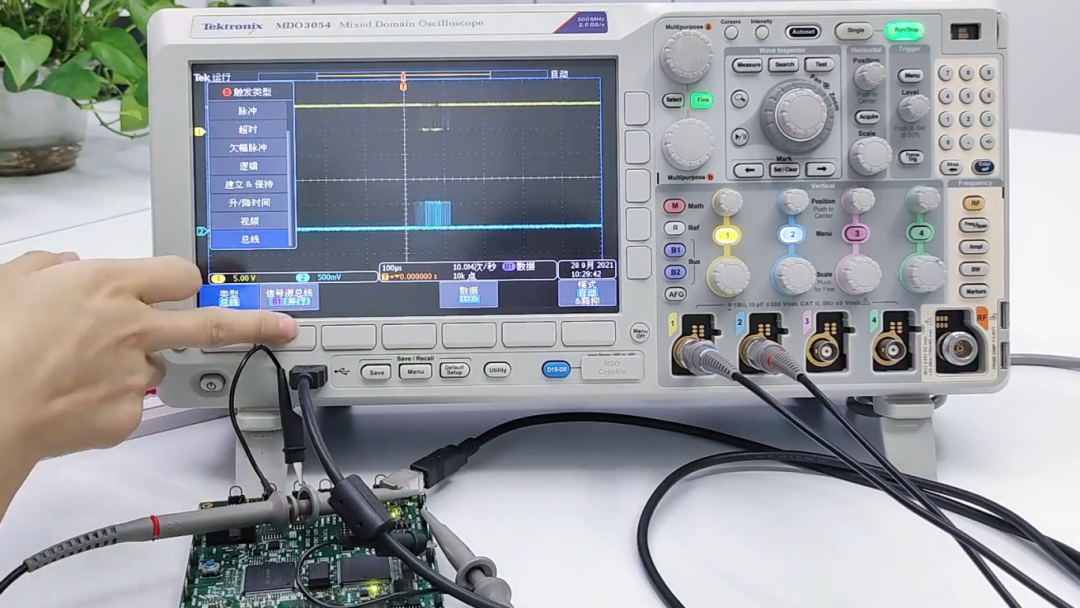

但它触发很不稳定，可以点击触发菜单，选择为MOSI触发打开。

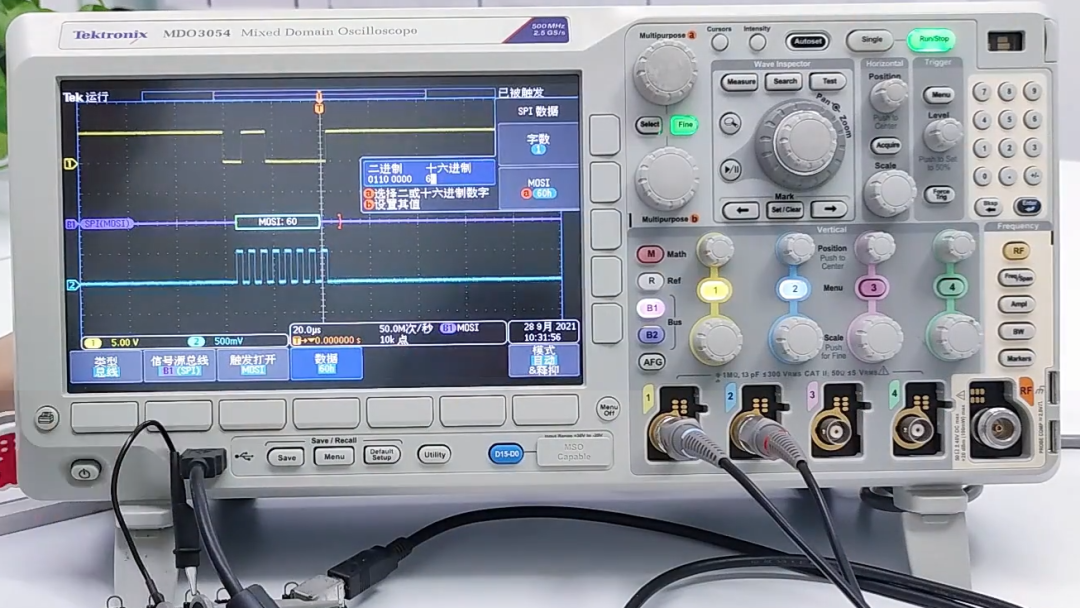

选择其中一个数据进行触发：先使用单次Single，选择一个数据来触发，调成60，然后打开。

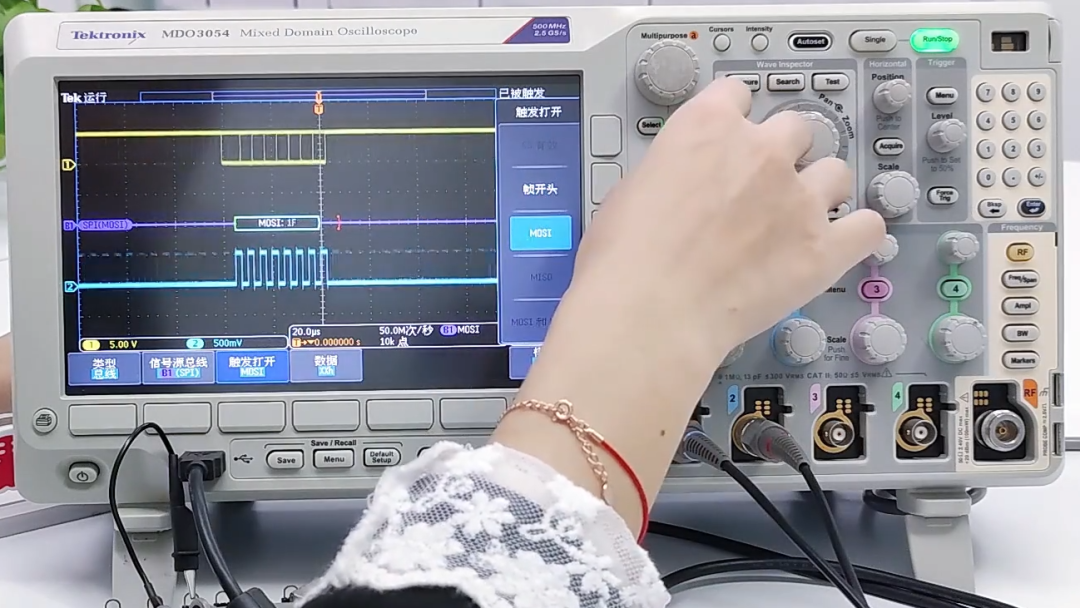

这个时候可以看到波形在屏幕上稳定触发。

这就是SPI的解码，如果小伙伴们还有疑问，欢迎留言探讨！
